신차 개발, 레이싱, 자율 주행 시스템 등 차량이 도로에서 어떻게 움직이는지 이해하려면 이동 방향을 정확하게 파악해야 합니다. 여기서 결정적인 역할을 하는 두 가지 각도는 슬립 앵글과 슬립 앵글(휠)입니다. 이 두 가지 각도는 차량의 역학에 대한 심층적인 통찰력을 제공하고 핸들링, 안전성, 성능을 크게 향상시키는 데 도움이 됩니다.
슬립 앵글(자동차)이란?

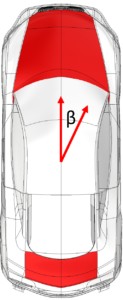

슬립 앵글 β(자동차)
슬립 앵글은 차량의 무게 중심이 움직이는 방향과 차량의 세로축 사이의 각도를 나타냅니다. 간단히 말해서, 차량이 얼마나 “떠다니는지”, 즉 세로축에 수직으로 표류하는지 나타냅니다. 이 각도는 갑작스러운 회피 움직임이나 미끄러운 표면에서의 주행과 같은 동적 기동과 특히 관련이 있습니다.
중력 중심을 직접 측정하는 것이 불가능한 경우가 많기 때문에, 차량의 다른 지점에서 슬립 앵글을 측정하고, 회전율과 속도 같은 알려진 이동 변수를 사용하여 중력 중심으로 다시 계산할 수 있습니다.
슬립 앵글(휠)이란?
휠의 슬립 앵글
슬립 앵글은 스티어링 각도와 휠의 이동 방향 사이의 각도입니다.
슬립 앵글은 차량이 코너링을 할 때마다 타이어에서 발생합니다. 이것은 휠의 실제 이동 방향과 그 정렬(조향 각도) 사이의 각도를 나타냅니다. 이 편차는 타이어 접촉 패치의 탄성 변형에 의해 발생하며, 타이어가 형성할 수 있는 측면 안내력과 밀접하게 관련되어 있습니다.
센서가 바퀴에 직접 장착되어 있다면, 이 각도를 정확하게 측정할 수 있습니다. 실제로, 슬립 앵글은 차량 동역학 시스템의 개발에 필수적입니다. 예를 들면 다음과 같습니다.
- ESP / ABS / TCS
- 차선이탈 경고 시스템과 차선이탈 경고 시스템
- 자율주행 차량
- 레이싱 최적화
슬립 앵글의 측정 방법
관성 시스템을 이용한 간접 측정
널리 사용되는 방법 중 하나는 가속도 및 각속도 센서와 GPS를 결합하는 관성 시스템을 사용하는 것입니다. 이 시스템은 통합 센서 신호를 기반으로 차량의 움직임을 기록합니다. 슬립 앵글은 직접 측정되는 것이 아니라 움직임 데이터로부터 계산됩니다. 이 시스템의 장점은 측정되는 변수가 많다는 것입니다. 그러나 분명한 한계도 있습니다.
- 역동적인 주행 시에만 신뢰할 수 있음: 플로트 앵글의 계산에는 충분한 가속이 필요하므로, 천천히 주행할 때는 측정이 신뢰할 수 없거나 불가능합니다.
- 높은 전력 소비: 시스템은 일반적으로 최대 30W를 필요로 하기 때문에 에너지 효율성이 떨어집니다.
- 높은 무게: 플랫폼의 무게가 최대 3.5kg에 달하기 때문에 특정 어플리케이션에 통합하기가 더 어렵습니다.
- 휠에 장착하는 것은 종종 비실용적: 시스템은 일반적으로 차량 내부에 설치되기 때문에 휠에 장착하여 슬립 앵글을 감지하는 것은 구현하기 어렵습니다.
광학 센서를 통한 직접 측정
반면에, 광학 측정은 이미지 처리 또는 공간 주파수 방법을 사용하여 도로의 움직임을 직접 감지하는 방식을 기반으로 합니다. 도로 표면은 시각적으로 기록되고 이미지별로 분석됩니다. 구조적 포인트의 변화는 움직임의 속도와 방향, 그리고 슬립과 슬립 앵글을 정확하게 계산할 수 있게 해줍니다. 이 방법은 비접촉식이며, 미끄러짐이 없고, 차량 속도에 관계없이 정확한 결과를 제공합니다.
그리고, 광학 방식만이 플로트 각도를 직접 측정합니다. 센서릭 솔루션의 OMS 7은 모델 계산이나 외부 지원 신호를 거치지 않고도 0.1° 이상의 탁월한 정확도를 달성합니다.
센서릭 솔루션의 OMS 7이 이상적인 센서인 이유

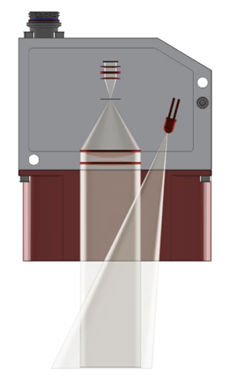

센서릭 솔루션의 OMS 7 광학 센서는 검증된 공간 주파수 방식을 기반으로 차량의 움직임을 측정하기 위해 특별히 개발되었습니다. 이 제품의 디자인과 특성은 까다로운 측정 작업에 이상적인 선택입니다.
- 최대 1kHz의 업데이트 속도로 직접적인 비접촉 측정 - 매우 역동적인 운전 조작에 이상적입니다.
- 높은 정확도: 0.2%보다 우수한 속도, 최대 0.1°의 정밀도를 가진 플로팅 각도
- 차량에 범용 장착 또는 바퀴에 직접 장착(콜릿, 자석 또는 흡착 홀더 사용)
- 터널, 도시 지역 또는 GPS 수신이 불량한 지역에서도 신뢰성 보장
- 빠른 작동 준비: 초기화 필요 없음
- 견고하고 컴팩트: 경주 및 현장 시험에 이상적
- 에너지 효율적: 전력 소비량 25W 미만, 통합 UPS로 저전압으로부터 보호
특히 흥미로운 점은 OMS 7이 아스팔트에서 콘크리트, 자갈에 이르기까지 모든 노면에서 작동하며, 다른 시스템이 한계를 오래 전에 넘은 곳에서도 정확한 값을 제공한다는 점입니다.
결론
슬립과 슬립 앵글을 정확하게 그리고 신뢰성 있게 측정할 수 있는 제품으로, 센서릭 솔루션의 OMS 7을 선택하는 것이 좋습니다. 직접 측정 원리, 높은 동적 성능, 쉬운 취급성 덕분에, 이 제품은 운전의 동적 성능을 타협하지 않는 모든 분들에게 실용성과 기술적 정확성의 완벽한 조합을 제공합니다.
메르세데스-벤츠가 OMS 7을 선택한 이유?
OMS 7 자세히 알아보기 →
