텔레메트리(Telemetry)란?
액세스 불가능한 소스의 데이터나 원격 측정이 필요한 데이터를 모니터링 및 분석하기 위해
다른 위치에 있는 IT 시스템으로 데이터를 자동으로 기록하고 전송하는 것입니다.
텔레메트리와 같은 원격 측정의 이점은 측정하고자 하는 물체나 환경에서
물리적으로 멀리 떨어져 있는 상태에서도 테스트를 할 수 있다는 것인데요,
특히 회전체의 물리량 측정과 같은 까다로운 측정에서 요긴하게 사용할 수 있겠죠?

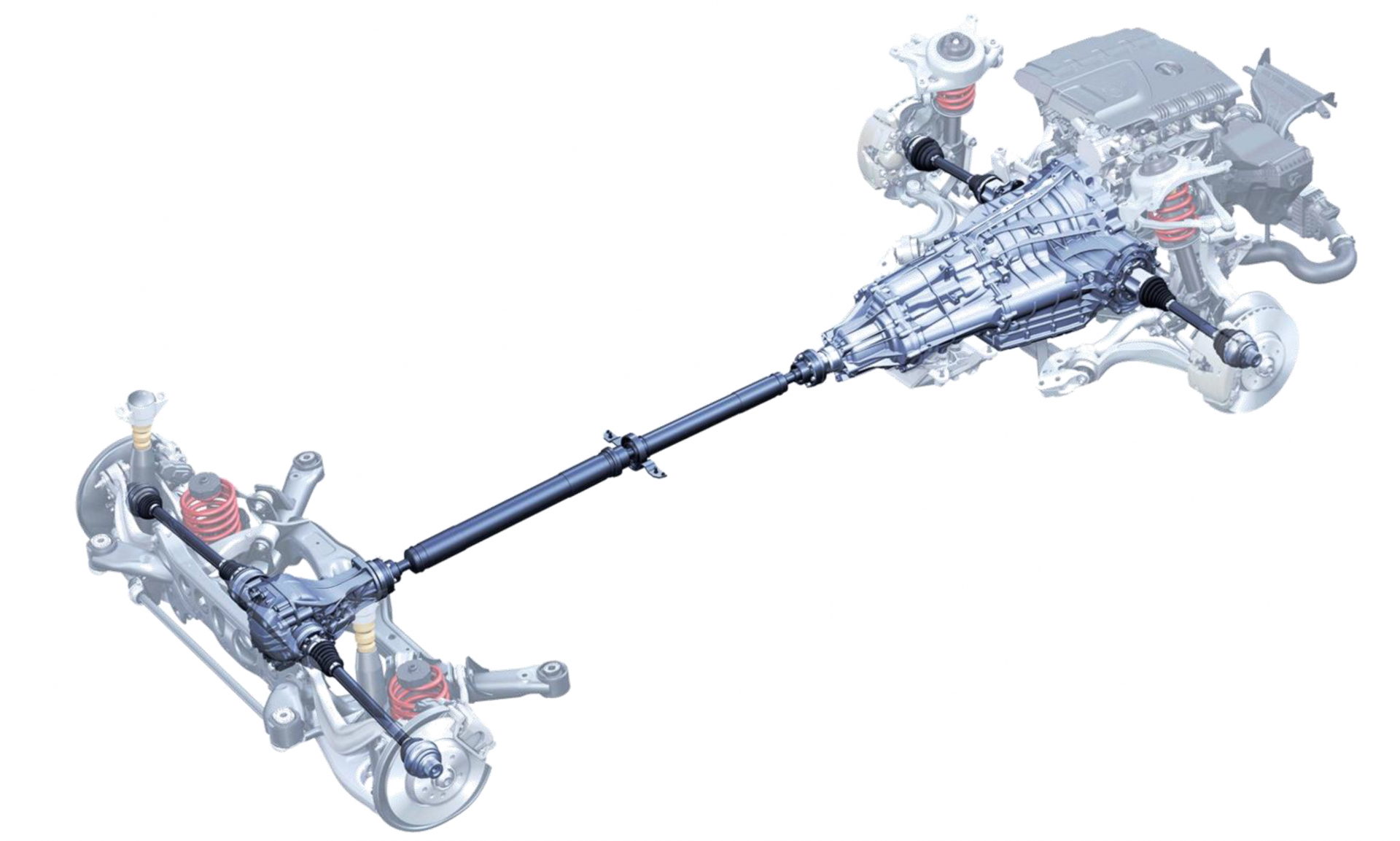

전기자동차 테스트에서 회전하는 구동축과 기계 구성 요소의 물리량 측정은
최신 드라이브 개발에서 아주 중요한 요소라고 할 수 있습니다.
AXON의 원격 측정 시스템은 이러한 회전 어플리케이션을 위해 특별히 개발되었는데요,
그렇다면, 이제 솔루션을 자세히 한번 알아봅시다!

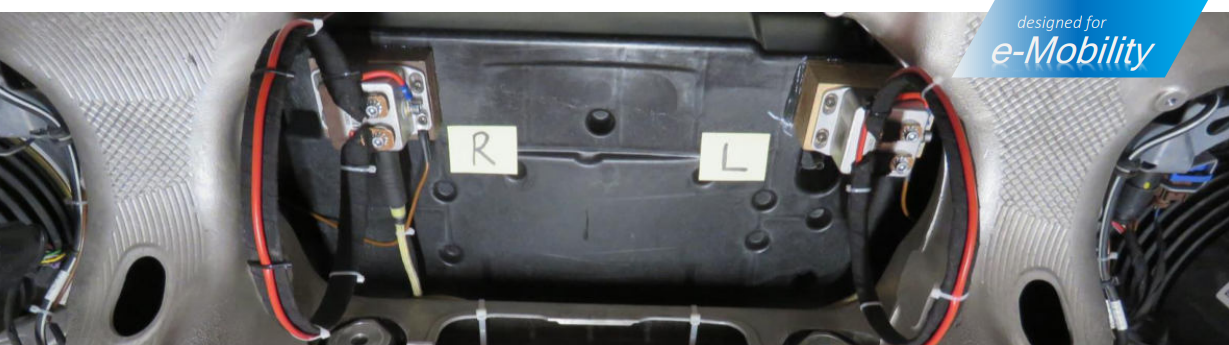

1. e-Mobility 어플리케이션 텔레메트리 시스템
AXON 텔레메트리 시스템은
전기자동차 원격측정 시스템 운영을 위한 전문 솔루션을 제공합니다.
특히 새로운 e-드라이브와 차량 개발 초기에는 전기 모터가 원격측정 시스템의
비접촉식 데이터 전송을 방해할 수 있는 강력한 전자기적 간섭을 발생시킬 수 있습니다.
드라이브 트레인(예: 드라이브샤프트 토크 측정)에 측정값이 직접 기록될 경우
그 영향은 극심할 수 있습니다.

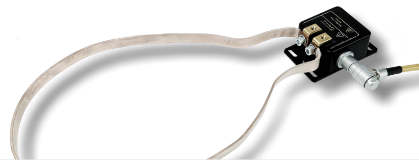

옵션 E가 있는 J1 스테이터에는 수신된 신호의 효과적인 간섭 억제가 장착되어 있으며
수신 안테나에서 직접 간섭을 억제합니다.
AXON제품의 다양한 안테나 솔루션을 통해 거의 모든 상황에 맞게 링 스테이터를 유연하게 사용할 수 있습니다.

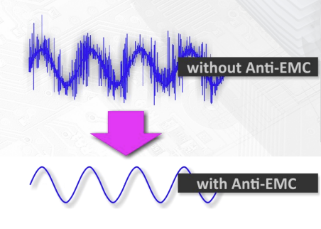

아래 보시는 것과 같이 전자기적 간섭을 제거하여 데이터 품질을 높일 수 있습니다.
< e-모빌리티를 위한 특수 어플리케이션 >
- eDrive 응용 프로그램의 토크 측정
- 전기 구동으로 벤치 측정 테스트
- 전기 모터의 온도 측정
- 플라이휠 브레이크 동력계에 사용
- 수신 안테나의 강력한 EMC 간섭 영역 직접 억제
- 전기 자동차 또는 주파수 변환기가 있는 테스트 벤치에서 사용하기에 적합
- 전기 모터 내부에서도 신뢰할 수 있는 측정 데이터 전송(예:마그네틱 팩의 온도측정)
- 견고한 오일 및 방수 기능 : 옵션) AXON APT (adaptive protection technology)
*옵션 기능으로 요구사양에 따른 커스터마이징 제공
2. 온도 측정을 위한 디지털 다채널 원격 측정 시스템 ( 최대 12채널 측정)

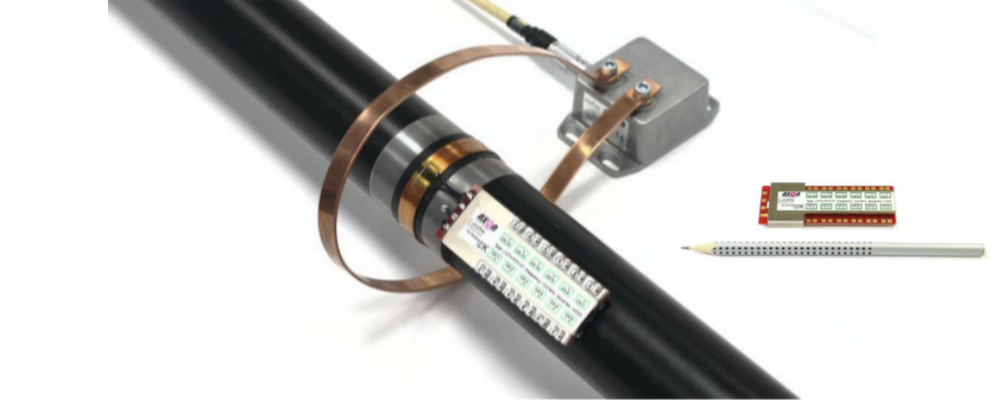

J12TH 원격 측정 시스템은
비접촉식 회전 환경에서 열전대 12개의 신호를 전송하여
최대 1,250°C의 온도 측정을 가능하게 합니다.
미니어처 로터 유닛을 사용하면
높은 주변 온도에서도 회전축, 브레이크, 클러치 등을 정밀하게 측정할 수 있습니다.
최신 유도 전력 전송기술로 텔레메트리 시스템은 공급 전압과 수신 품질과 같은
추가 정보를 지속적으로 제공하여 효율적인 측정을 할 수 있습니다.
열전대는 소형 나사 단자와 납땜 패드를 통해 연결할 수 있습니다.
3. 브레이크 디스크 온도 측정 솔루션
- 최대 12개 채널의 열전대 신호 데이터 취득
- 선형성의 아날로그 전압 출력 (0 to 10V)
- 미니어처 로터는 강력하고 콤팩트한 센서 신호 증폭기로 공간 절약형 설치
- 연속 작동 시 최대 140°C의 작동 온도

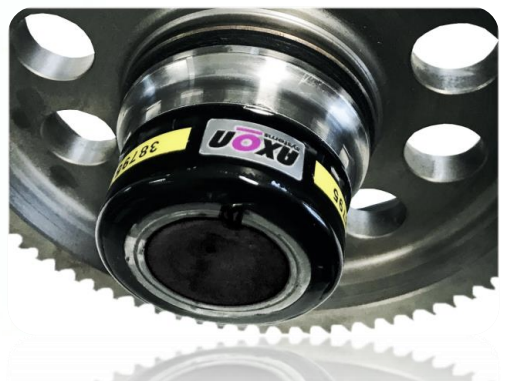

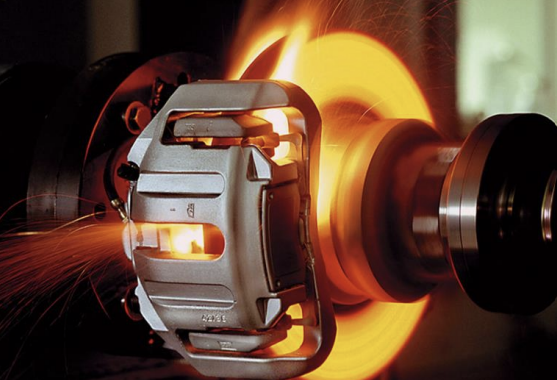

브레이크 디스크의 온도 측정, 특히 플라이휠 브레이크 동력계에 대한
원격 측정 시스템은 매우 특별한 조건을 필요로 합니다.
긴 작동 시간과 불리한 환경 조건에도 불구하고 장밀한 측정 결과를 제공하며
유지보수가 전혀 필요 없는 시스템이 필요합니다.
높은 주변 온도, 마모로 인한 먼지 및 테스트 벤치의 전기 드라이브는
높은 EMC 부하로 인해 신뢰할 수 있는 데이터 전송이 어려운 경우가 많습니다.
안정적인 데이터 연결이 보장되어야 하며,
특히 브레이크 디스크 온도를 사용하여 테스트 시퀀스를 조절하고
잘못된 데이터가 브레이크에 막대한 손상을 줄 수 있는 경우 더욱 그렇습니다.
이러한 용도로
AXON은 열전대용 최대 12개의 측정 채널과
최대 1,250°C의 측정 범위를 갖춘 광범위한 적합한 원격 측정 시스템을 제공합니다.
최신 원격 측정 시스템 J4TH 및 J12TH는 확장된 측정 범위 뿐만 아니라
비접촉 유도 동력 전송 기능도 갖추고 있습니다.
이렇게 하면 작동 중에 로터 유닛의 공급 전압이 최적의 값으로 연속적으로 조절됩니다.
시스템의 전력 소비는 지속적으로 최적화되며.
로터 공급 전압과 수신된 RF 데이터(RSSI)의 품질을
모두 지속적으로 모니터링할 수 있으므로 안정적인 작동이 보장됩니다.

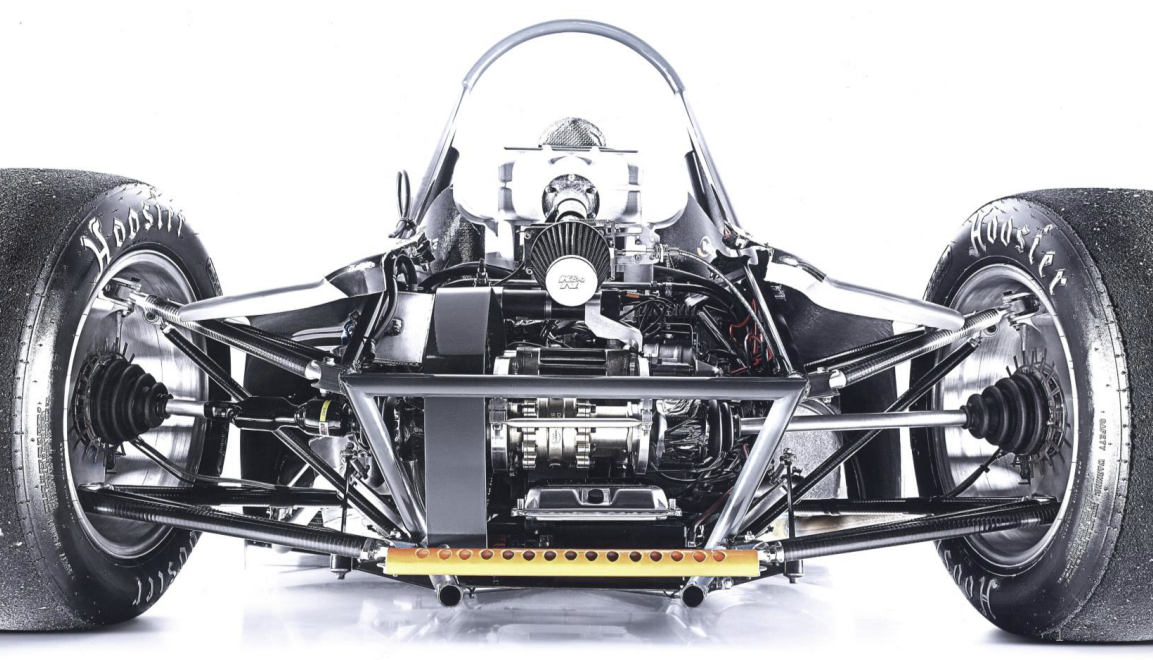

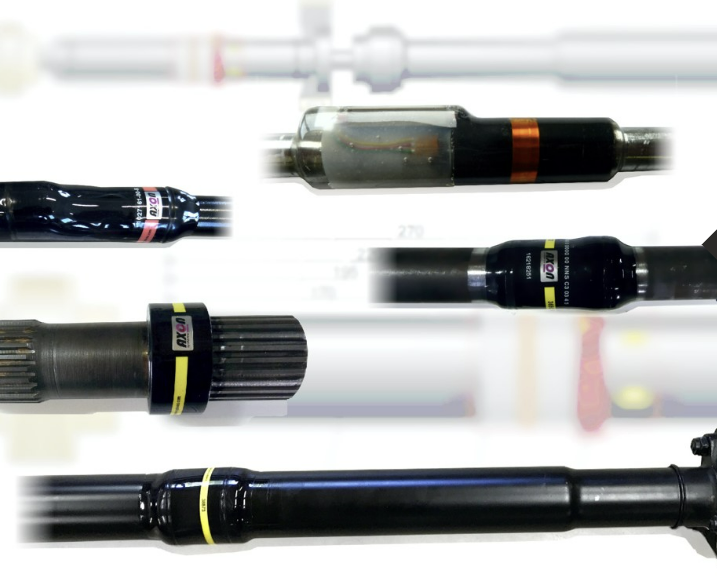

< 동력전달장치(Drivetrain)의 텔레메트리 측정시스템 >
➤신뢰성있는 측정 결과를 보장하는 원격 측정 시스템
- 토크, 힘 및 온도 데이터의 정확한 측정
- 비접촉 및 마모 없는 텔레메트리 방식
- 지능형 제어를 통해 신뢰할 수 있는 유도전력 전달
- 연속 작동 시에도 작동 온도가 매우 높아 안정적으로 사용
- 쉬운 설치와 데이터 신뢰성 보장 시스템
- CE 인증 제품
AXON 원격 측정 시스템의 장점을 한번 더 정리하여 살펴보자면,
1. RF 데이터 전송과 함께 유도 전원 공급 장치는 비접촉 및 마모 없이 작동
2. 작동 중에는 다양한 파라미터가 지속적으로 모니터링되고 조정
3. 다양한 자동 백그라운드 프로세스는 측정 시스템의 안정적이고 신뢰할 수 있는 작동을 보장
4.AXON 원격측정 시스템은 엔진, 테스트 벤치 또는 차량의 까다로운 환경,
특히 가혹한 환경 조건(온도, 먼지, 오일 등)에서도 정확한 측정 결과 제공
5. 테스트가 자동차 구동축, 풍력 터빈의 기어박스 또는 테스트 벤치에서 수행되는지 여부에 관계없이
AXON 원격 측정 시스템은 신뢰할 수 있는 측정 결과를 위한 고품질 솔루션을 제공하고
최신 드라이브 개발에 효율적인 테스트를 제공
