어플리케이션  -  차량 -  퓨즈 박스에서의 개별 소비자의 전류 측정


퓨즈 박스에서의 개별 소비자의 전류 측정







퓨즈 박스에서 개별 소비자 및 개별 회로의 전류 측정




[ 제품 페이지 ]


제품

■ FK2/ ATO FUSE PROBE

■ MULTI-8 (formerly KLARI-FUSE 3)




측정 수행

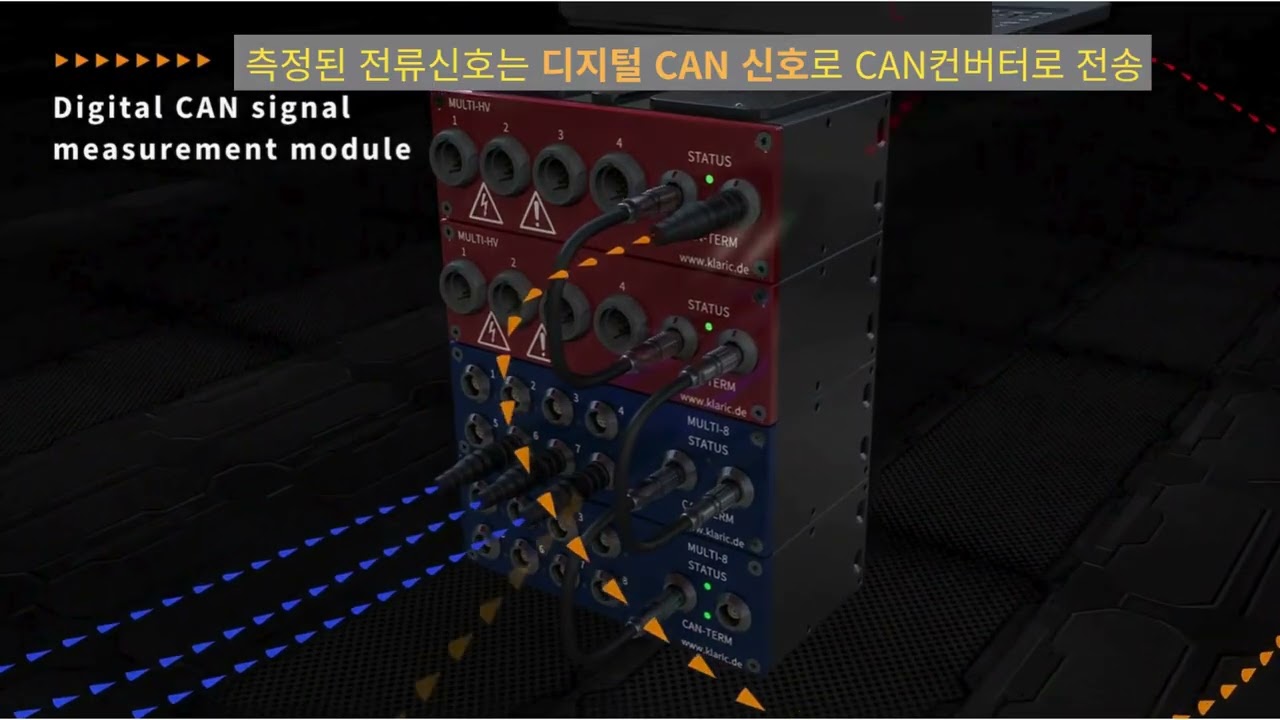

시험 차량에서 개별 소비자나 회로를 분석하기 위해 자동차 제조업체, 개발 서비스 제공업체 및 공급업체는 종종 8개의 병렬 독립 입력을 가진 밀리볼트미터인 MULTI-8 측정 모듈을 사용합니다. 모든 입력에는 전류, 전압 및 온도 측정을 위한 다양한 프로브를 연결할 수 있습니다. 이러한 프로브는 측정 모듈에 의해 자동으로 식별됩니다. 측정 값을 계산할 때 가능한 한 높은 정확도를 달성하기 위해, 각 샘플의 교정 값이 측정 모듈로 전송되어 계산에 사용됩니다. 측정 데이터는 CAN 및/또는 이더넷을 통해 전송되며, 채널당 최대 8kHz를 출력할 수 있습니다. 다양한 구성 옵션을 통해 데이터 볼륨의 감소 및 측정 값의 평균화와 같은 작업 모드를 사용할 수 있습니다.

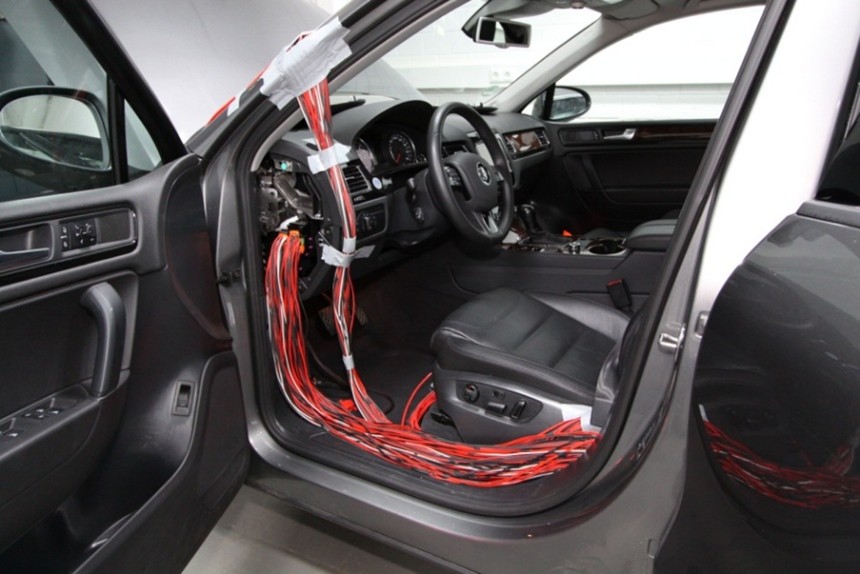

이 모듈들은 차량 내부에 설치되어 있으며, 예를 들어 차량 퓨즈 박스를 통해 회로에 직접 연결됩니다.



매우 고가의 시험 차량을 가능한 단락으로부터 보호하기 위해, 측정 회로는 원래 차량 퓨즈로 보호됩니다. 별도의 하우징에 측정 션트를 배치하여 열 효과로 인한 측정 값 왜곡을 방지합니다. 이 측정 기술은 또한 원래 배선 하니스가 사용된 보드 구조에서 전체 전기/전자 시스템을 재현한 실험실 차량의 측정에도 사용됩니다.




평가

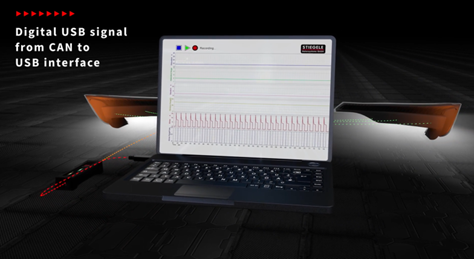

측정된 전류 및 전압 값과 함께, 상업적으로 이용 가능한 측정 데이터 소프트웨어를 사용하여 평가되는 다른 여러 측정 데이터가 자주 기록됩니다. CAN 버스와 독립적으로 자체 타임스탬프를 가진 측정 값의 전송은 시간적으로 측정 값을 할당하고 다른 측정 데이터와 상관 관계를 맺을 수 있게 합니다.


이 고해상도 측정 기술 덕분에 매우 넓은 범위에 걸쳐 전기적 양을 정밀하게 측정할 수 있어 작은 전력 소비자도 식별할 수 있습니다. 최고급 차량에는 최대 180개의 제어 장치가 있어 상당한 최적화 잠재력이 있습니다.
