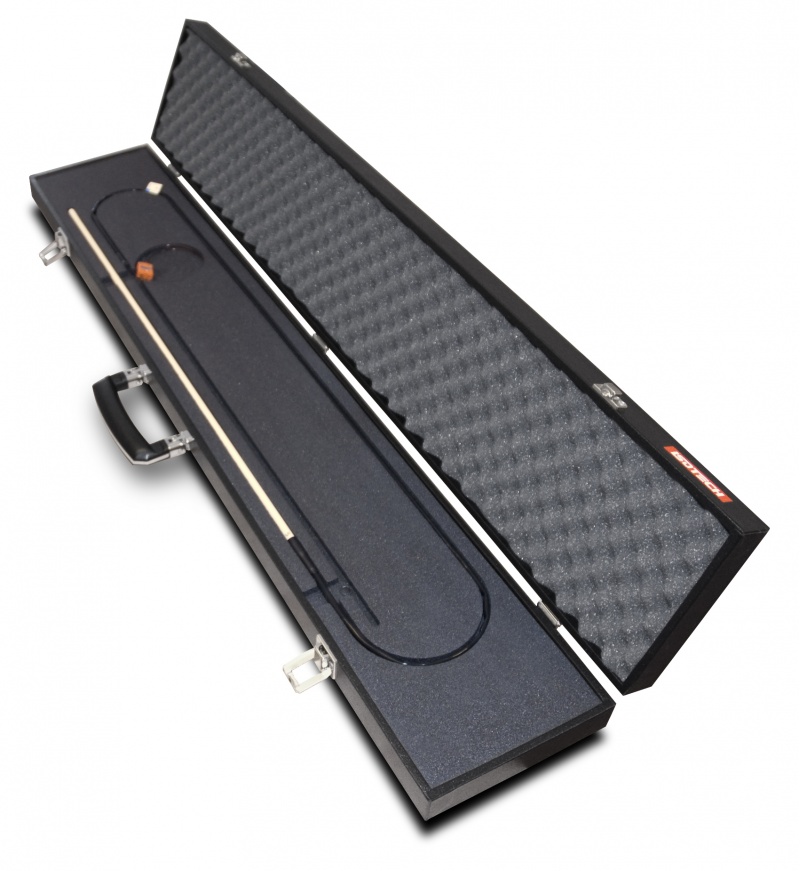

Standard Thermocouple Model 1600 (NCJ)

1600 / Platinum Rhodium / Thermocouple Standard Platinum

▣ 특징

[ 온도범위 ]

Thermocouple Standards의 등온선 범위는 수년간 개발의 결과물로 R, S타입으로 제공되고 있으며, 0℃에서 1600℃의 온도범위를 커버합니다.

[ 구조 ]

측정 어셈블리는 7mm x 300mm 또는 600mm의 99.7% 가스가 새지 않는 (gas tight) recrystallized alumina sheath를 포함하며, 내부는 thermocouple을 고정하는 2.5mm 직경의 트윈 보어 튜브가 있습니다.

일부 교정 실험실 및 응용 분야에서는 미세 보어 튜브가 필요하기 때문에 내부의 2.5mm 어셈블리는 제거 가능합니다.

[ 연결방법 ]

피복의 귀금속 thermocouple 와이어는 측정 피복을 0℃ 기준 시스템에서 참조하기에 적합한 4.5mm x 250mm stainless steel sheath의 기준 피복에 연결합니다.

2개의 thermo electrically free multistrand copper wires (taflon coated)는 thermocouple을 전압 측정 장치에 연결합니다.

[ 이점 ]

Thermocouple material은 고온 오는 측정 접점에서 저온, 또는 기준 접점으로 연속적입니다.

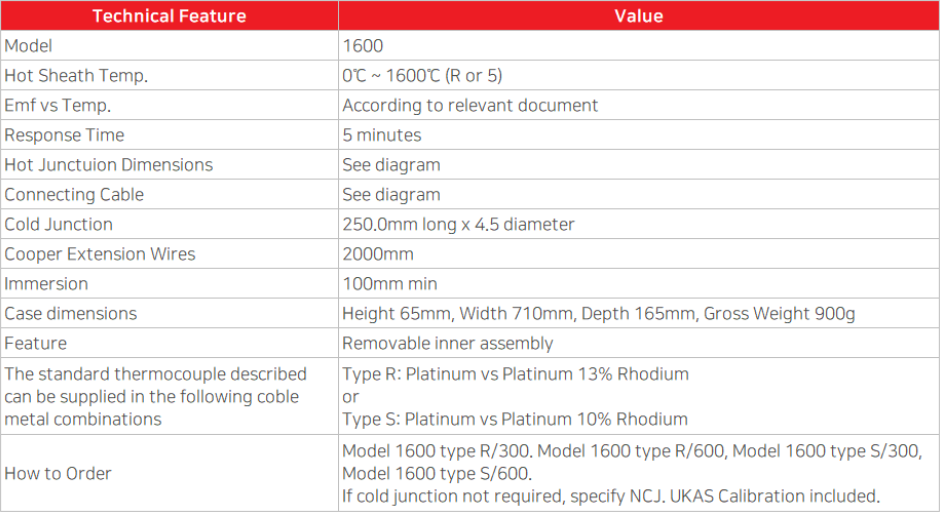

▣ 사양
