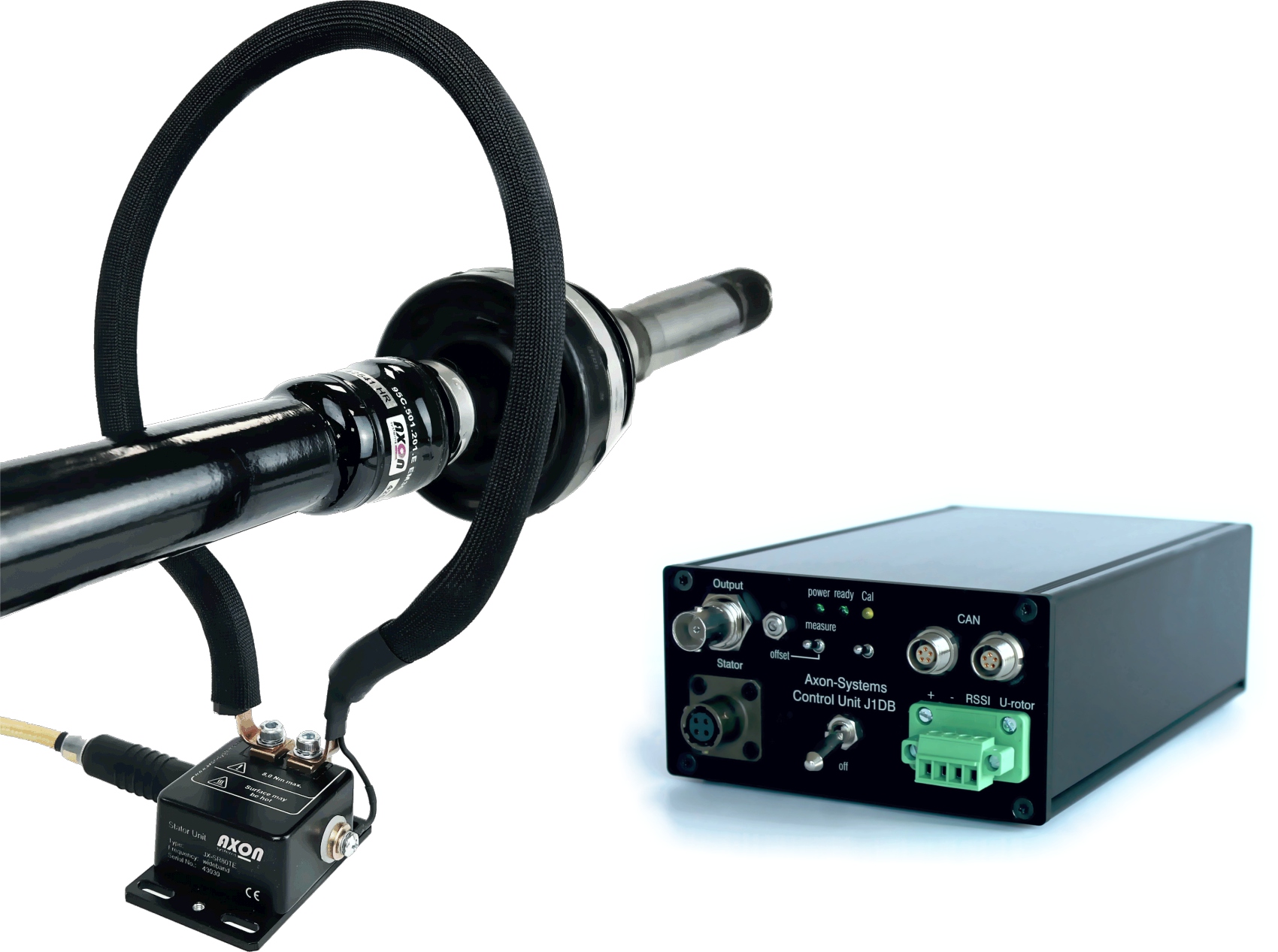

AXON (J1DB)

비접촉식 디지털 스트레인 게이지 텔레메트리 시스템

▣ 제품 소개 영상

▣ 특징

 AXON J1DB는 회전하는 부품의 토크, 힘, 변형을 정밀하게 측정하기 위한 최첨단 비접촉식 디지털 텔레메트리 시스템입니다.

이 시스템은 유도형 전원 공급과 디지털 전송 방식을 통해 마모가 없는 설계를 구현했으며, 최대 +140°C의 고온과 심한 진동 등 가혹한 환경에서도 높은 신뢰성을 유지합니다.

16비트 고해상도 데이터를 바탕으로 ±0.2% FS의 정밀한 측정값을 제공하며, 아날로그(±10V)와 CAN-bus 출력을 모두 지원하여 유연한 시스템 통합이 가능합니다.

핵심 기술인 IPT(Intelligent Power Transmission) 4.0은 로터 전압을 실시간 모니터링하고 전력을 동적으로 조절함으로써 시스템 안정성을 높이고 소비 전력을 최대 60%까지 절감합니다.

특히 e-모빌리티 환경에 필수적인 Anti-EMC 기술은 전기 모터나 인버터의 전자기 간섭을 능동적으로 억제하여 깨끗한 데이터 스트림을 자동으로 보장합니다.

하드웨어 측면에서는 ATP(Multi-layer Sealing Concept) 기술을 적용하여 뛰어난 기계적·열적 내구성을 확보함으로써 열악한 테스트 환경에서도 장기간 안정적인 작동을 지원합니다.

또한 무선 션트 캘리브레이션 기능을 통해 현장에서 신속한 교정이 가능하며, 모든 설정값은 .dbc 파일로 내보내어 기존 CAN 아키텍처에 즉시 통합할 수 있습니다.

이처럼 차별화된 기술력이 집약된 J1DB는 차량 개발 및 테스트 벤치 분야에서 유지보수가 필요 없는 최적의 회전축 측정 솔루션을 제공합니다.

▣ 각 부품 세부 내용

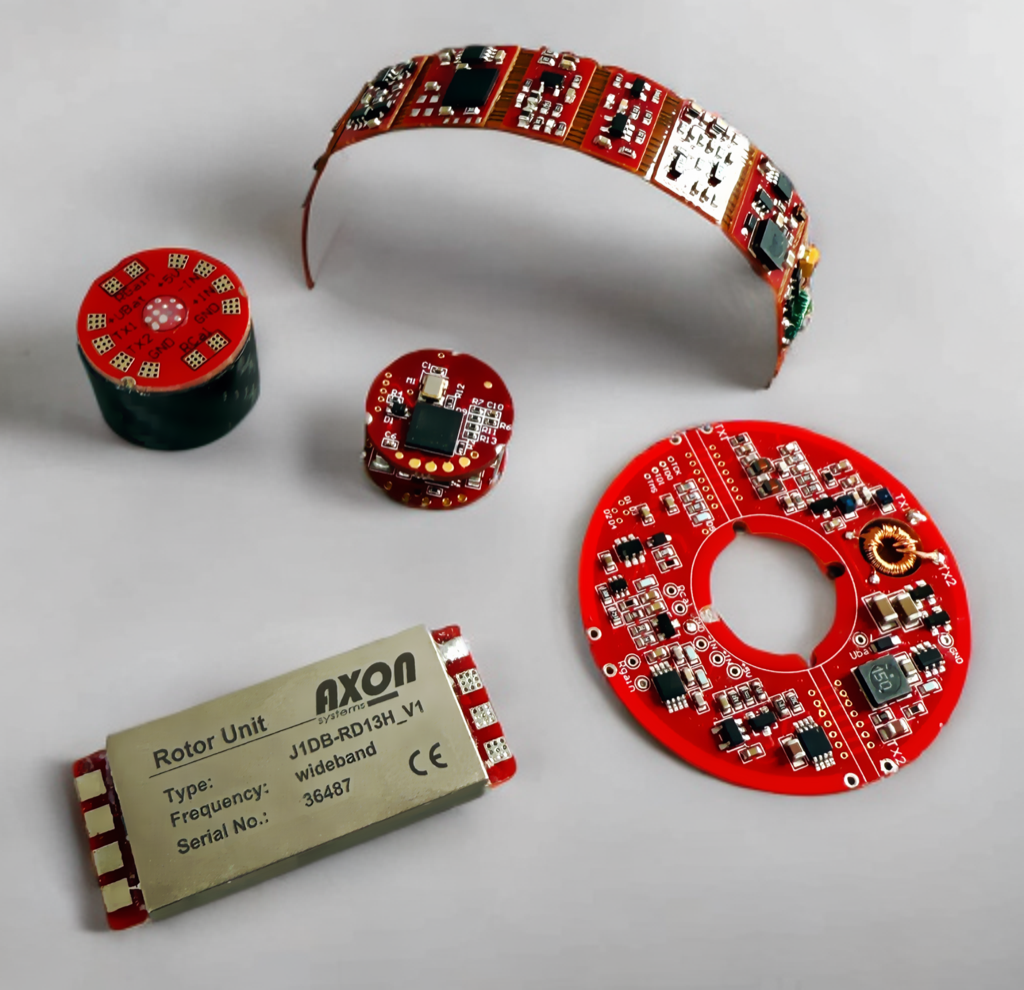

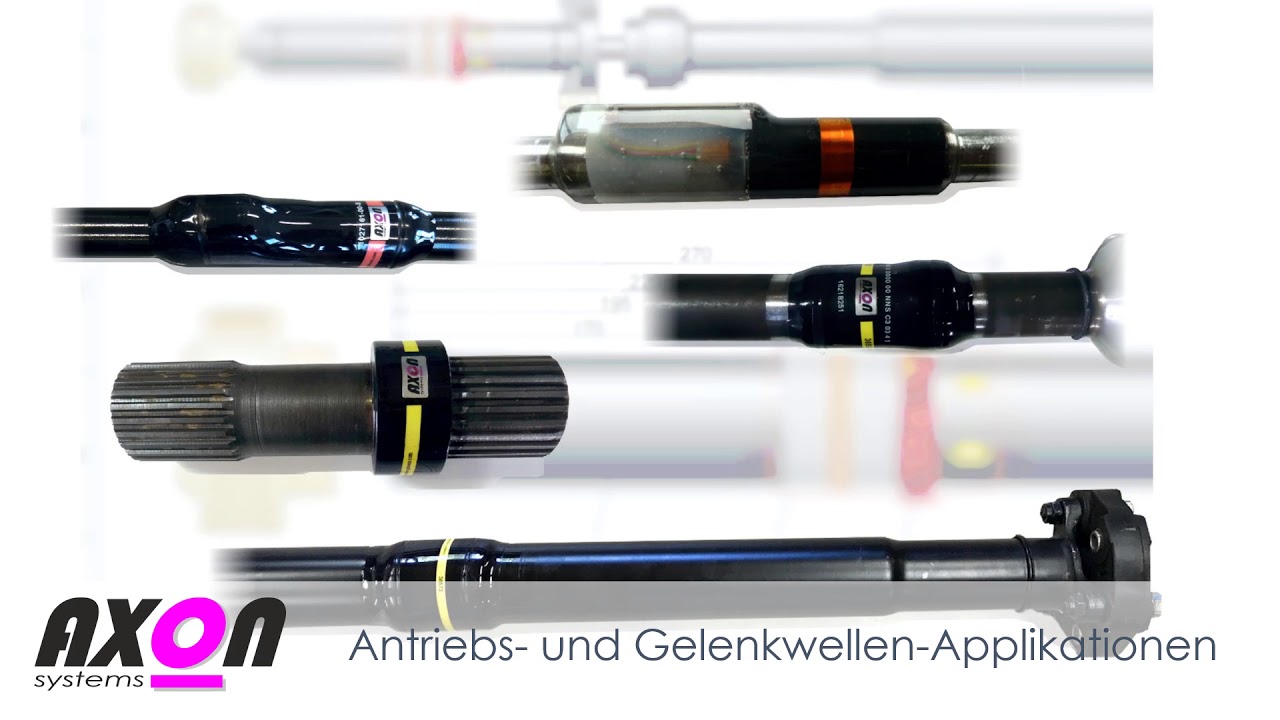

[ 로터 유닛 (Rotor Unit) ]

회전축에 장착되어 스트레인 게이지 신호를 정밀하게 캡처, 디지털화하여 비접촉으로 전송합니다.

• J1DB-RDxx: 원통형 알루미늄 하우징.
• J1DB-RFxx: 유연한 PCB 형태 (두께 3.9mm).
• J1DB-RRxx: 초소형 원통형 디자인 (카본 하우징 가능).
• J1DB-RQxx: 디스크 형태의 분리 가능한 디자인

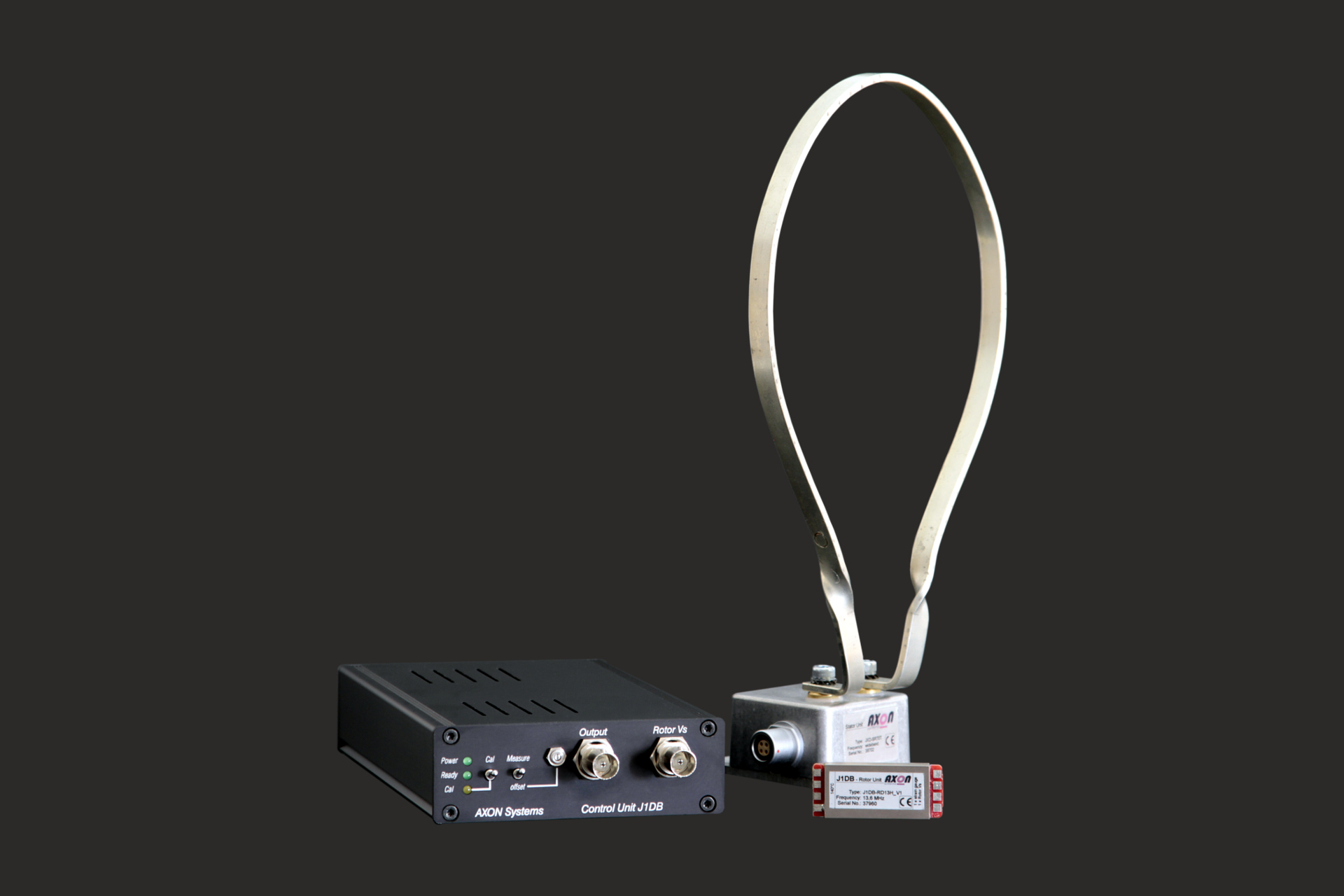

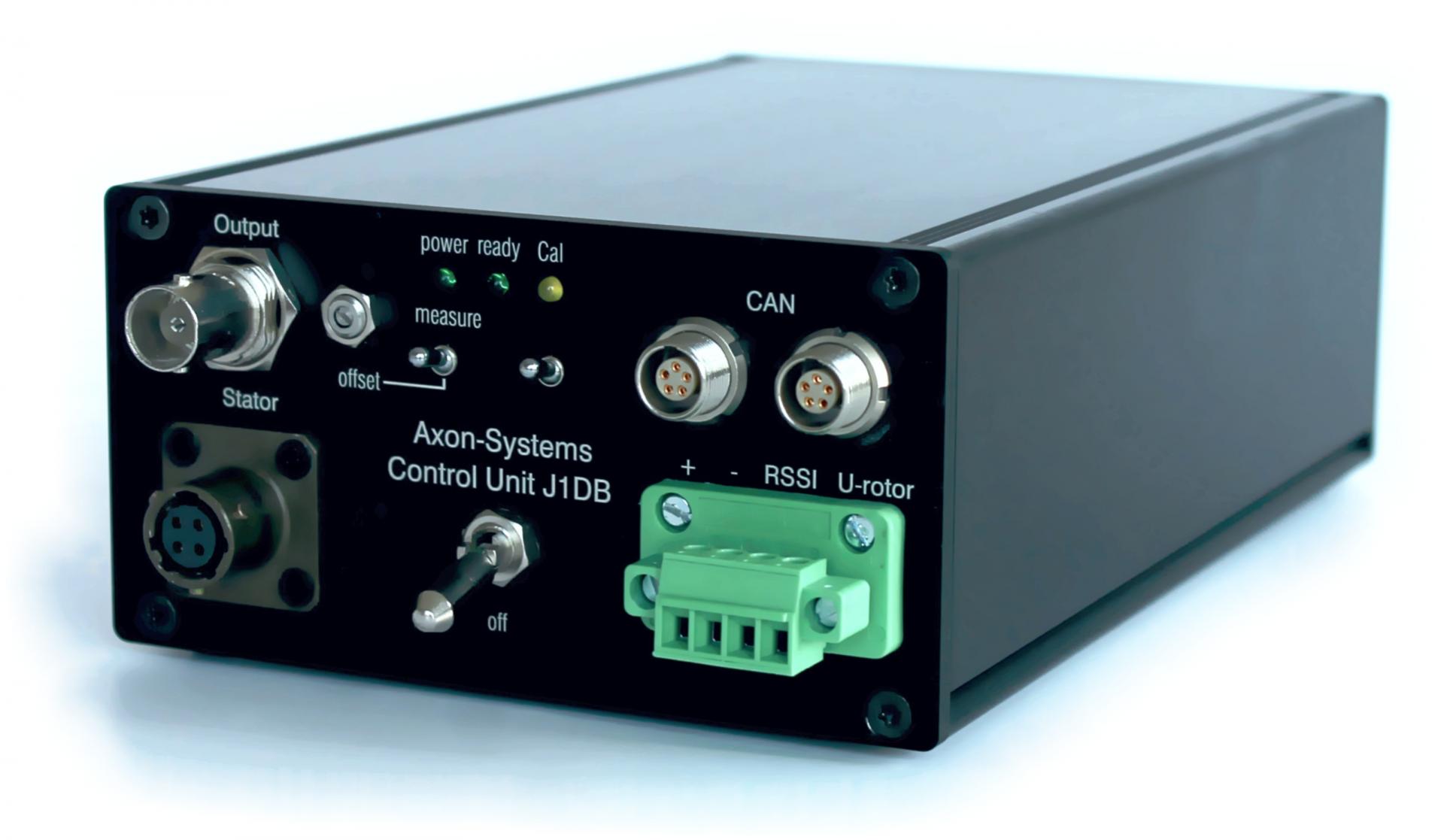

[ 컨트롤 유닛 (Control Unit - J1DB-CCxx) ]

시스템 전반을 제어하고 데이터를 아날로그 및 CAN 디지털 신호로 출력하며, 로터 전압(Vs)과 수신 감도(RSSI)를 모니터링합니다

[ 스테이터 유닛 (Stator Unit) ]

로터에 전력을 공급하고 데이터를 수신합니다.

• JXD-SR80xx (Ring Stator): 링 형태의 안테나로 최대 80mm의 전송 거리 지원.
• JXD-SE60xx (Inductive Stator): 픽업 형태의 소형 유도형 스테이터

[ 로터 유닛의 종류 ]
