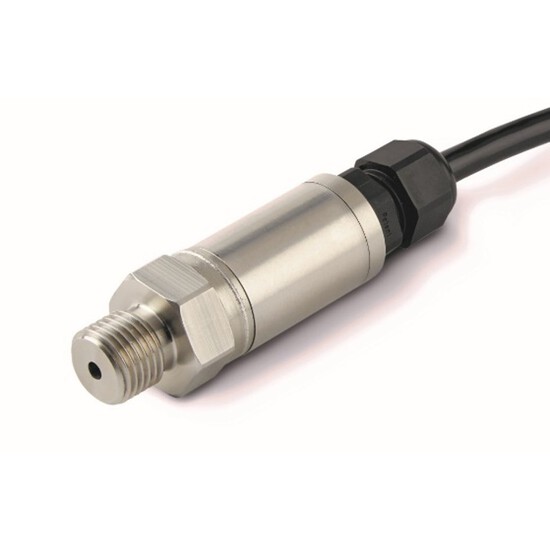

ADROIT6200


아날로그 & 디지털 하이브리드 센서

 - 압력범위: 68mbar에서 350bar

 - 정확도: Total Accuracy ±0.1% Span

 - 주파수 응답 속도: < 1kHz

 - 사용 온도 범위: -40 to 125℃

 - 출력 범위 선택: 4~20mA 및 전압 출력

 - 재질: Stainless 316L

 - 압력 종류: Gauge, Sealed Gauge, Absolute, Difference




ADROIT 6200


아날로그 & 디지털 하이브리드 센서


디지털 센서의 온도 교정 장점을 더하고

아날로그 센서의 단점을 보완하여 만들어진 ADROIT 6200은

아날로그 센서이지만 내장된 디지털 모듈을 통해서

온도변화에 따른 측정값을 보정을 해주는

하이브리드 센서입니다.


Druck의 디지털 온도 보정 기술로 더욱 넓은

사용 온도 범위에서 높은 정확도를 유지하고,

아날로그 출력을 제공함으로써

기존 시스템과 장비에 간편한 호환성을 제공합니다.




특징


견고함고성능작은 사이즈쉬운 사용법


  • 넓은 작동온도
    : - 40 to 125℃
  • 본체 소재: 316L
  • 고품질 커넥터
  • 충격/진동 테스트


  • 정확도
    : 최대 ±0.1% Span
  • 반응 속도: 1ms
  • 노이즈에 강함


  • 직경: 19mm
  • 길이
    : 38.9mm ~ 45.5mm


  • 안드로이드 기반
  • Zero/Span 조정 가능
  • 다양한 출력 사양 옵션




제품 소개



1. 압력범위



Gauge (g) :


Upper range Limit : 68mbar ~ 79bar

Lower range Limit : -1 to 35bar

단, 1bar 미만의 압력은 대칭의 범위를 가짐

예) 70mbar의 압력범위는 -70mbar to 70mbar



Sealed Gauge (sg) :


Upper range Limit : 10 ~ 350bar

Lower range Limit : -1 to 175bar

단, 1bar 미만의 압력은 대칭의 범위를 가짐



Absolute (a) :



Upper range Limit : 344mbar~ 350bar
Lower range Limit : 0 to 175bar



Barometirc (B) :


Upper range Limit : 1.3bar
Lower range Limit : 350mbar



Wet dry differential (WD) :


Upper range Limit : 68mbar to 35bar
Lower range Limit : -1 to 0bar



Wet Wet differential (WW) :


Upper range Limit : 344mbar to 35bar
Lower range Limit : -1 to 0bar


※ WD/WW의 경우 지정된 유체를 사용해야 합니다.

W/W의 경우 정압/음압 모두 유체가 인가되어도 무방하지만,

Stainless steel 316L와 Hastelloy C276과 호환되는 유체를 사용해야 합니다.


W/D의 경우 정압에서만 유체를 사용할 수 있으며,

마찬가지로 Stainless steel 316L와 Hastelloy C276과 호환되는 유체를 사용해야 합니다.


음압에는 Stainless steel 316L, Stainless steel 304, Pyrex, silicon 등을 사용할 수 있습니다.






2. Over Pressure



6 x F.S : 700mbar 까지의 압력 범위


2 x F.S : barometric 범위


4 x F.S : 70bar 까지의 압력 범위


4 x F.S : 350bar 까지의 압력 범위



차압의 경우,


6 x F.S : 150mbar까지의 압력 범위


4 x F.S : 700mbar 까지의 압력 범위


2 x F.S : 15bar 이하의 모든 범위


※단, All range에서 센서 사양의 10%이상 overrange되지 않도록 유의하여 사용 권고




3. 출력 사양


4~20mA 전류 출력


0 to 5V 3선 출력


Configurable 0 to 10V 3선 출력




4. 전기커넥터


설명IP 등급위치최소 온도최대 온도
M12x1 Male 4-pinIP67
야외
-55 ℃+125 ℃
MIL-C-26482IP67
야외
-55 ℃+125 ℃
폴리우레탄 케이블 (금속 크림프)IP65
실내
-40 ℃+80 ℃
Raychem 케이블 (금속 크림프)IP65
실내
-55 ℃+125 ℃
Micro-DIN (9.4mm pitch)IP65
실내
-40 ℃+80 ℃


*안내: 최대 온도 값이 보상 온도인 125 ℃까지 적혀있는 경우 짧은 시간 동안 150 ℃까지 버틸 수 있지만,

125 ℃ 보다 높은 온도에 장시간 노출될 경우 장비의 수명이 짧아집니다.




5. 정확도


작동 환경
정확도
-20 ~ 80 ℃
0.1% (A3: Premium)
-20 ~ 80 ℃
0.2% (A2: Improved)
*0.05% 안정성
*<1ms 반응 시간


Total Accuracy: ±0.1% Span




6. 적용 가능 산업 및 고객군


자동차 성능 시험

1) 협소한 센서 설치 공간
2) 높은 시험 온도 (최대 150 ℃)
3) 아날로그 장비 호환 요구
OEM

1) 설치된 상태에서 교정 필요
2) 협소한 공간 제약
3) 고온 환경 + 빠른 반응 속도 요구
산업용 시험분야

1) 협소한 센서 설치 공간
2) 정확성(-20 ~ 80 ℃) + 빠른 반응 속도
3) 아날로그 장비 호환 요구
항공산업

1) 협소한 센서 설치 공간
2) 정확성 (-40 ~ 125 ℃) + 빠른 반응 속도
3) 견고성 : 높은 온도 + 밀봉 구조
