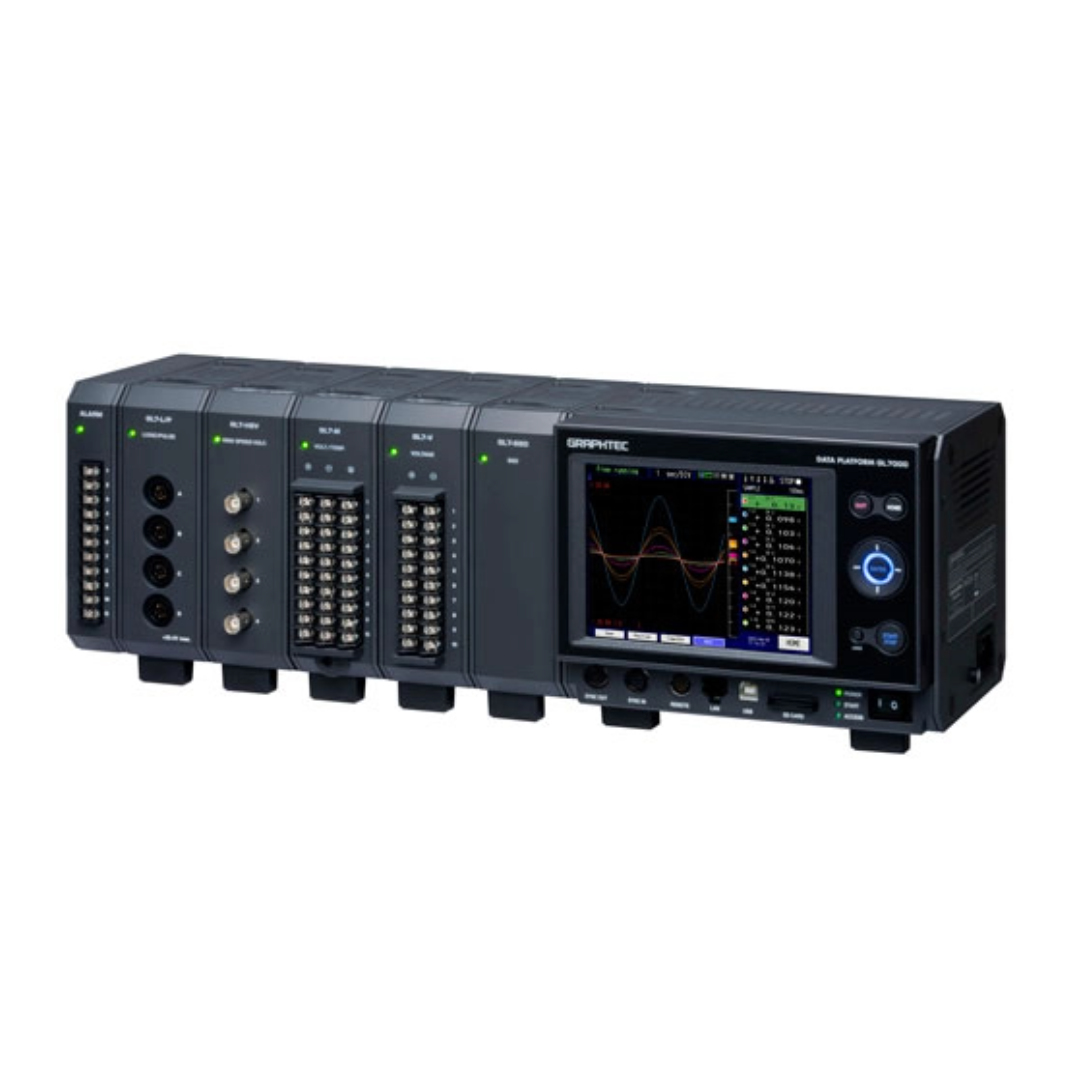

[ 모듈 확장 방식으로 다양한 측정 가능 ]
1. 자유로운 모듈 조합 형식의 스마트 데이터 수집장비.
- 각종 앰프모듈의 조합을 통해 다양한 측정과 채널 확장이 용이하며 목적과 용도에 맞는 측정 가능.
- 장비 자체로 데이터로깅이 되며 시스템 설비화에도 매우 용이하게 사용 가능.
2. 측정 앰프모듈 확장에도 샘플링 속도 유지.
: 전압모듈, 멀티모듈은 앰프모듈 수를 늘려도 샘플링 속도를 유지하여 고속다채널 측정 가능.
*고속전압 모듈, Logic/Pulse 모듈은 데이터 저장 매체보다 샘플링 속도 제한이 되는 경우가 있음.
3. 최대 10 앰프모듈 부착 가능하며, 본체 1대로 최대 1120채널의 다채널 측정 가능.
- PC를 사용하여 최대 1120채널까지 다채널 측정.
- 1대 PC에서 LAN/USB 케이블과 허브를 사용하면 S/W로 최대 10대의 GL7000 연결 가능.
4. 최대 5대의 본체 동기화
- 싱크케이블을 연결하면 마스터/슬레이브를 자동으로 식별하여 Start/Stop, Trigger, Sampling으로 최대 5대의 GL7000을 동시 측정 가능.
[ 고화질 대형 5.7인치 VGA(640*840)모니터의 선명한 모니터링 ]
- 5.7 고감도 터치 패널 디스플레이를 모듈로서 탈부착 가능하여 독립형 계측과 시스템 임베디드 지원 가능.
- 밝고 선명한 5.7인치 TFT 액정 모니터를 통한 신호파형 및 디지털 값 확인
[ 고감도 터치패널 방식으로 높은 조작성 ]
[ 측정할 데이터 내용과 용도에 따라 저장위치 선택가능 ]
1. 내장 RAM
- 모듈에 RAM이 각각 내장되어 있어 측정채널 수가 증가해도 저장 시간이 줄어들지 않음.
- 각 모듈에 2MB의 데이터를 저장할 수 있는 RAM 내장.
2. 내장 플래시 메모리
- 대용량 2GB 플래시 메모리를 메인 유닛에 기본 내장하고 있어 1KS/s(1ms)이하의 샘플링 데이터 직접 저장 가능.
3. SD 카드
- SD카드 슬롯(SDHC 지원, 최대 약 32GB)을 기본으로 할 때, 1KS/s(1ms)보다 낮은 샘플링 데이터 직접 SD카드에 저장 가능.
- 측정 중에도 SD카드를 교체 가능하며 교체할 동안의 데이터도 유지됨.
*SD카드의 교체는 100ms보다 낮은 샘플링 속도에서 가능.
- SD카드는 PC에서도 사용할 수 있기 때문에 메인 유닛과 PC간 오프라인 상에서도 데이터를 간단하게 전달 가능.
4. 64GB SSD 모듈
- 옵션 SSD 모듈을 장착하는 것으로 대용량 데이터를 이중으로 저장 가능.
- 1MS/s(1㎲)의 데이터를 직접 저장 가능.
- 내진성이 높고, 전원이 끊어졌을 때도 데이터를 소실할 염려 없음.
*모듈 수의 제한 있음.
[ 편리한 기능 ]
- 데이터 처리에 편리한 각종 기능 내장
1. 통계 및 이력표시
: 저장 중 최대, 최소, 평균, 정상 값 및 재생 커서 간의 최대, 최소, 평균, 정상 값, RMS 표시 가능.
2. 파일세어
: 변환가능 (커서 간, 데이터 전체) 데이터 전체를 CSV 형식으로 변환, 파일 연결 및 압축 데이터 파일 작성 가능.
3. 검색기능
: 레벨 검색이나 알람 검색, 시간 이동(데이터의 처음, 중간, 마지막, Trigger Point, 지정시각, 지시시간, 지청점수) 가능.
4. 알람기능
: 알람 출력 가능
▣ 사양
