모든 채널 절연 / 범용 입력, 멀티 채널

각 입력 채널에서 전압, 온도 및 습도를 선택할 수 있습니다.
다른 측정 매개변수에는 EU 스케일링을 사용하세요.

[ 전압 측정 ]

작동 범위가 넓음 (20mV ~ 100V)

[ 온도 측정 ]

열전대: K, J, E, T, R, S, B, N, C (구형 W: WRe5-26)

RTD*: Pt100・JPt100・Pt1000 (IEC751)
(3 와이어 타입만 지원)

*RTD 연결 시 B-565 사용 권장

[ 전류 측정 (4-20mA) ]

션트 저항 (250Ω) 옵션으로 사용 가능.
측정 범위를 위한 전용 1-5V 범위 장착.

션트 저항 250Ω (B-551)
*스크류리스 터미널과는 사용할 수 없습니다.

[ 습도 측정 ]

습도 센서가 옵션으로 제공됩니다.
센서에 전력 공급도 본체에서 지원됩니다.
전용 습도 범위 장착

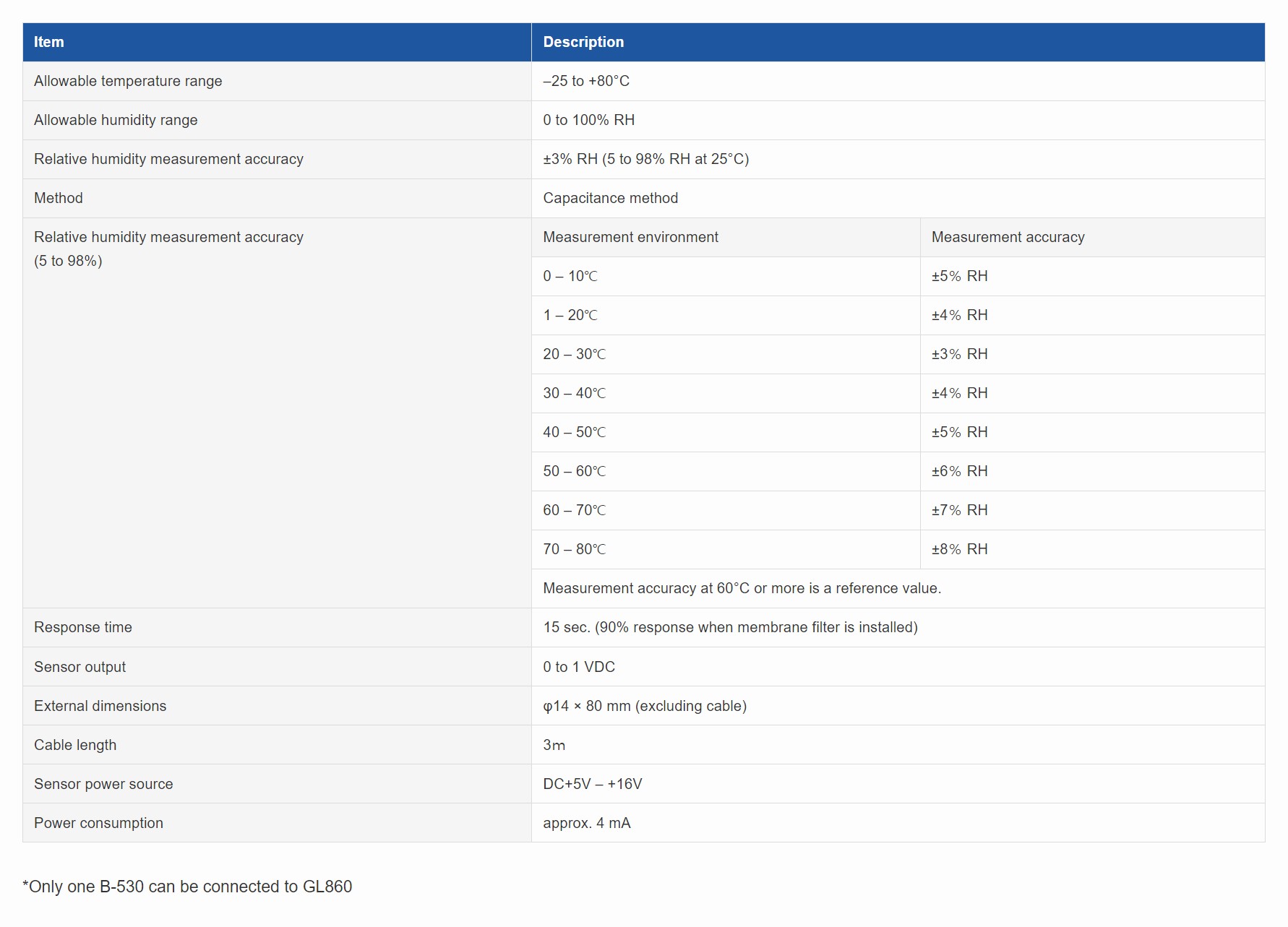

습도 센서 (B-530)

[ 디지털 I/O 포트 사용 가능 ]

옵션 I/O 케이블을 연결하여 디지털 I/O를 사용할 수 있습니다.

입출력 케이블 (B-513)

[ 로직/펄스 입력 (4채널) ]

로직: 무전압 접점 (A 접점, B 접점, NO, NC), 오픈 컬렉터, 전압 입력 (H.L decision)
펄스: 각 채널당 3가지 선택 (회전 / 수량 카운트 / 순간) 가능

<알람 출력: 4채널>
각 입력 채널에 대해 알람 조건을 설정할 수 있습니다.
알람 발생 시 출력 1에서 4까지 신호 출력이 가능합니다.

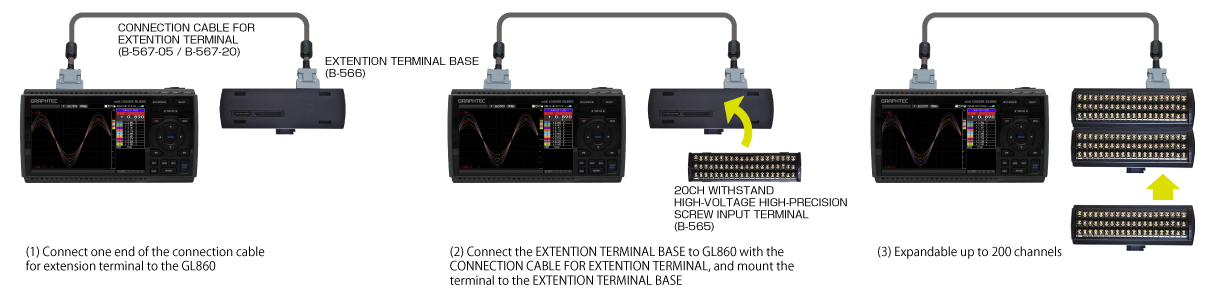

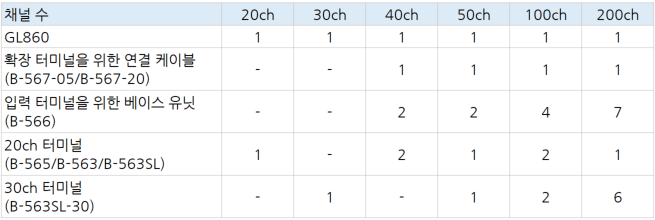

아날로그 신호 입력 포트의 채널 확장

200채널까지 확장 가능

[ 예시 ]

20ch / 30ch

40ch 이상 (200ch 까지)

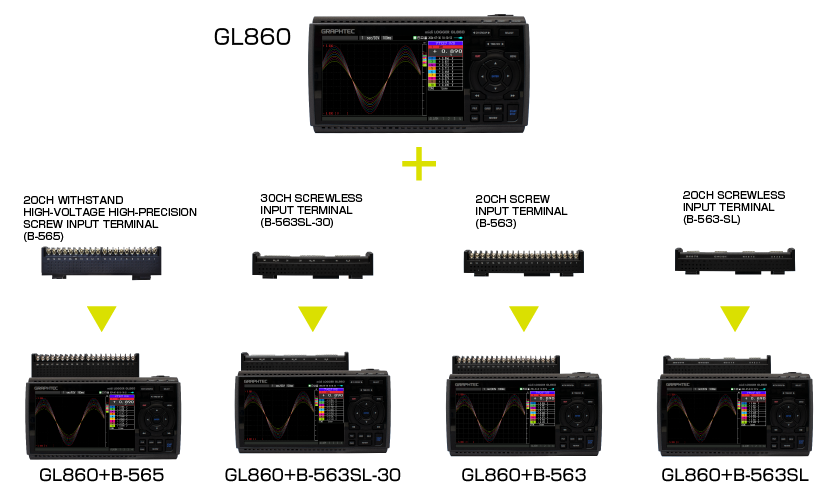

채널 확장의 예시

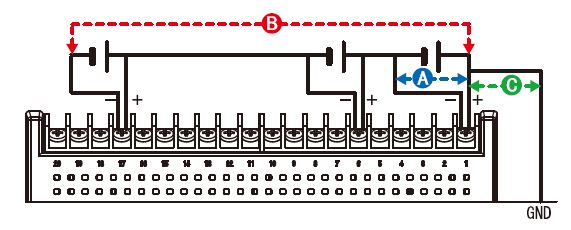

*B-565를 다른 터미널과 함께 사용하는 경우,

내전압: 더 낮은 내전압이 적용

정확도: 터미널에 따라 다름

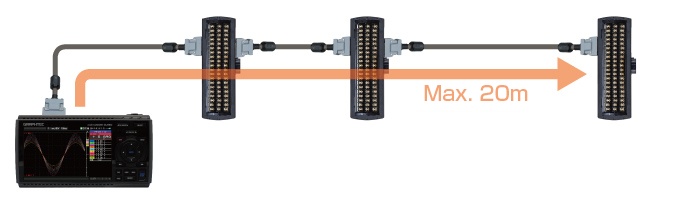

[ 연장 터미널용 연결 케이블(50cm / 2m)을 사용하여 입력 터미널과 GL860을 연장할 수 있습니다. ]

*측정이 노이즈의 영향을 받는 경우 샘플링 간격을 늦추십시오.

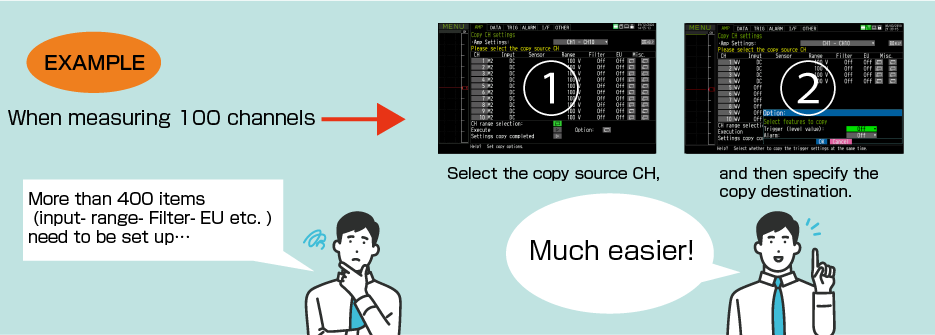

[ CH 복사 기능은 다중 채널 측정에 유용합니다. ]

입력, 범위, 필터, EU 등의 설정을 한 번에 복사할 수 있습니다.

채널을 선택하기만 하면 설정이 완료되므로 필요한 작업 시간을 크게 줄일 수 있습니다.

트리거 및 알람 설정도 복사할 수 있습니다.

SD 카드 지원 내장 8GB 플래시 메모리

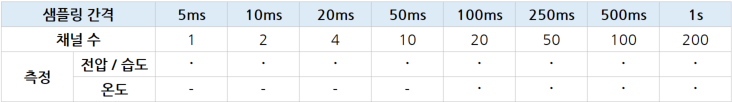

[ 녹화 시간 예시(데이터 크기: 2GB) ]

수치는 대략적인 수치입니다. 캡처된 데이터의 파일 크기는 이 차트에서 GBD 또는 CSV 파일 형식으로 2GB입니다.

5ms: 1채널, 10ms: 2채널, 20ms: 4채널, 50ms: 10ch

[ 링 캡처 기능 ]

메모리를 링 메모리 모드로 구성하면 가장 최근 데이터가 저장됩니다. (캡처 데이터 수는 1000~200만 포인트입니다.)

[ 릴레이 캡처 기능 ]

릴레이 모드로 메모리를 구성하면 캡처가 중지될 때까지 데이터 손실 없이 최대 2GB까지 여러 파일에 데이터가 연속적으로 저장됩니다.

[ 메모리 루프 기능 ]

기존 릴레이 캡처 기능에 더해 메모리 용량이 다 떨어지기 전에 가장 오래된 파일이 자동으로 삭제됩니다.

[ SD 메모리 카드 핫스왑 ]

샘플링 간격이 100ms 이하인 경우 데이터 캡처 중에 SD 카드를 교체할 수 있습니다.

*무선랜이 설치되어 있으면 SD 메모리 카드를 SD 카드 슬롯에 삽입할 수 없습니다.

[ 녹화 데이터 백업 ]

녹화 중 데이터 백업을 위해 데이터 파일을 주기적으로 생성할 수 있으며, 해당 파일은 기기의 다른 저장 장치 또는 네트워크의 FTP 서버로 자동 전송됩니다.

백업 간격: 1, 2, 6, 12, 24시간

백업 파일 대상: SD 메모리 카드 또는 FTP 서버

데이터 파일 형식: GBD(바이너리) 또는 CSV(텍스트)

CSV 형식은 펌웨어 버전 1.43 또는 레이터에서 사용할 수 있습니다.
사용 가능한 샘플링 속도는 CSV 형식 사용 시 100ms 또는 그 이하입니다.
녹화를 위해 RING 모드 또는 외부 펄스 동기화 샘플링을 선택하면 백업 기능을 사용할 수 없습니다.
측정 데이터의 기록 대상으로 지정된 저장 장치는 백업 파일의 전송 대상으로 설정할 수 없습니다.
백업을 활성화하고 데이터 파일 형식을 CSV 형식으로 지정한 경우, SD 메모리 카드 교환(핫스왑) 및 릴레이 기록을 사용할 수 없습니다.

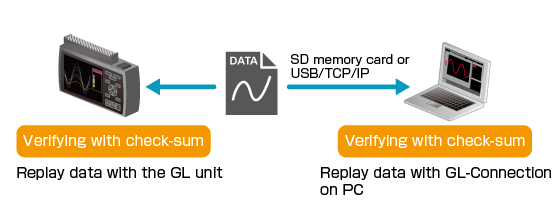

[ 데이터 파일 검증 ]

데이터 파일 재생 시 데이터 파일의 무결성을 확인하는 기능입니다. 데이터 파일에서 생성된 체크섬과 기록된 체크섬을 비교합니다. 두 체크섬이 일치하지 않으면 데이터 파일이 손상되었거나 누군가에 의해 변경되었을 수 있습니다. 체크섬 코드는 GL 장치에서 데이터 파일을 생성할 때 파일에 기록됩니다.

체크섬 코드는 일반 데이터 기록 파일과 백업, 링 또는 릴레이 기록을 위해 생성된 파일에도 추가됩니다. 체크섬 추가는 GBD 형식으로 생성된 데이터 파일에 사용할 수 있습니다. GL100_240_840-APS 또는 GL-Connection 소프트웨어를 사용하여 녹화된 데이터 파일을 변환하여 저장하면 체크섬 코드가 일치하지 않습니다.
이 기능은 펌웨어 버전 1.43 또는 레이터에서 사용할 수 있습니다.

측정 환경에 따른 다중 PC 인터페이스

USB, 무선 LAN 또는 유선 LAN을 통해 PC에 연결할 수 있습니다.

*무선 LAN 연결에는 옵션 B-568이 필요합니다. USB 연결은 일반적인 A-B 타입 케이블입니다.

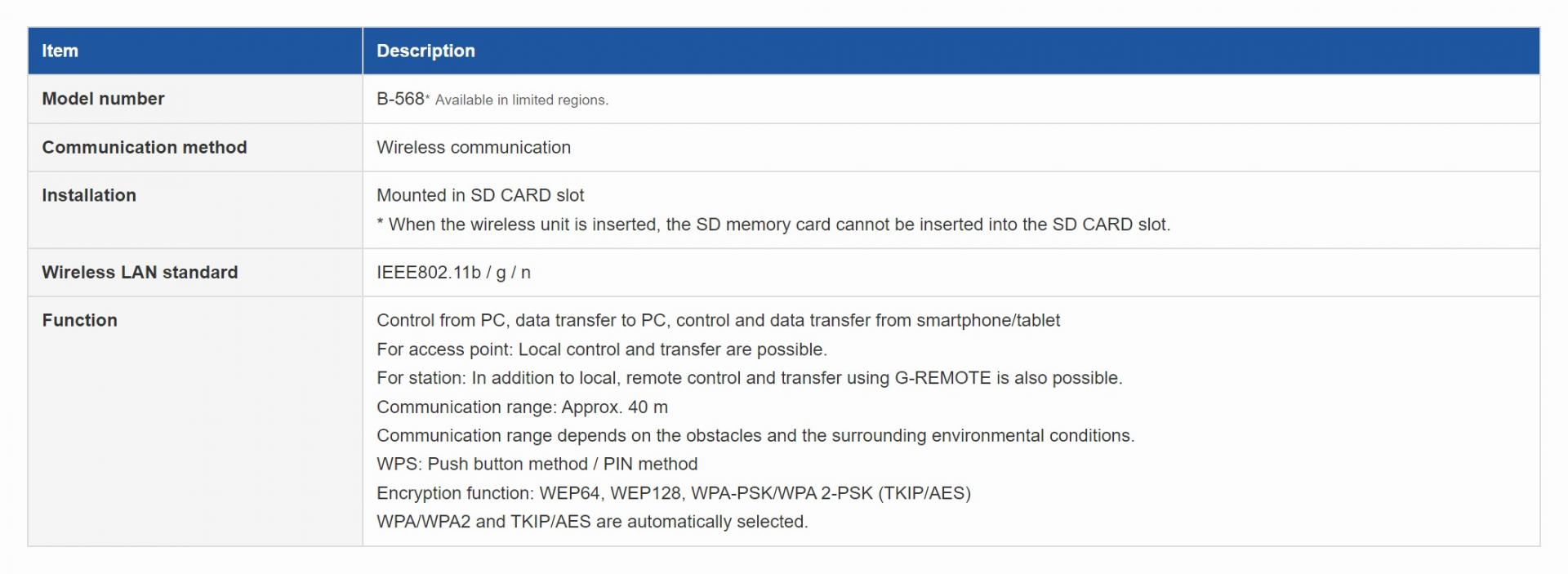

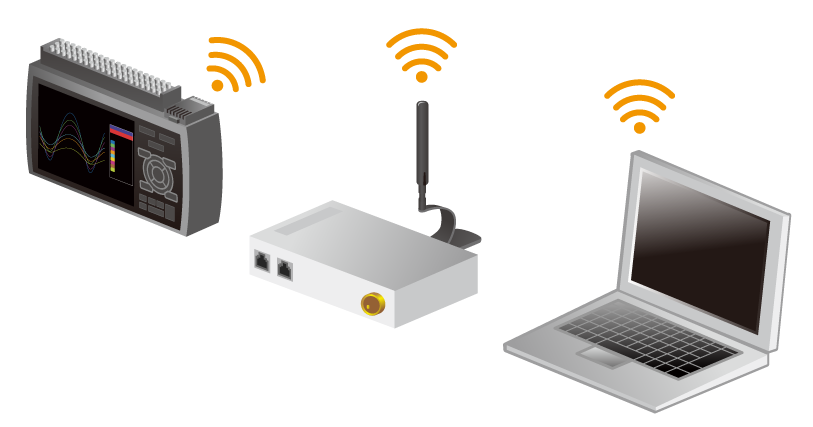

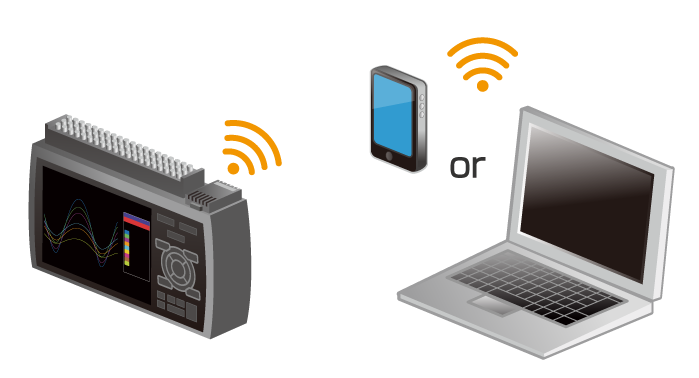

[ 옵션 무선 LAN 유닛 (B-568)을 사용하여 PC와 무선으로 연결하기 ]

무선 LAN 옵션을 사용하면 다른 장치와 무선으로 통신할 수 있습니다.

액세스 포인트를 사용하면 라우터 없이도 PC 및 스마트 기기에 직접 연결할 수 있습니다.

스테이션은 무선 LAN 라우터에 연결할 수 있습니다. 환경에 따라 인터넷을 통해 원격지의 PC 및 스마트 기기로 데이터를 확인하고 이메일을 수신할 수 있습니다.

[ 이더넷을 통한 PC와의 유선 연결(10BASE-T / 100BASE-TX) ]

PC와 일대일 연결 또는 HUB를 통한 다중 연결이 가능합니다.

[ 모드버스/TCP ]

GL860에서 레코딩한 데이터를 모드버스 통신을 통해 PLC로 전송할 수 있습니다.

GL860의 레코딩 시작/정지 제어는 PLC에서 가능합니다. 모드버스 통신에 대한 자세한 내용은 SDK 를 신청해 주세요.

[ 신규 서비스 “G-REMOTE” ] (유료)

인터넷이 연결된 곳이라면 어디에서나 웹 브라우저를 이용해 원격 제어 및 데이터 캡처를 손쉽게 수행할 수 있습니다.

녹화된 데이터는 전용 클라우드 서버에 백업할 수 있습니다.
