OMS 기술

센서의 작동 원리는 검증된 공간 필터 방법을 기반으로 합니다.

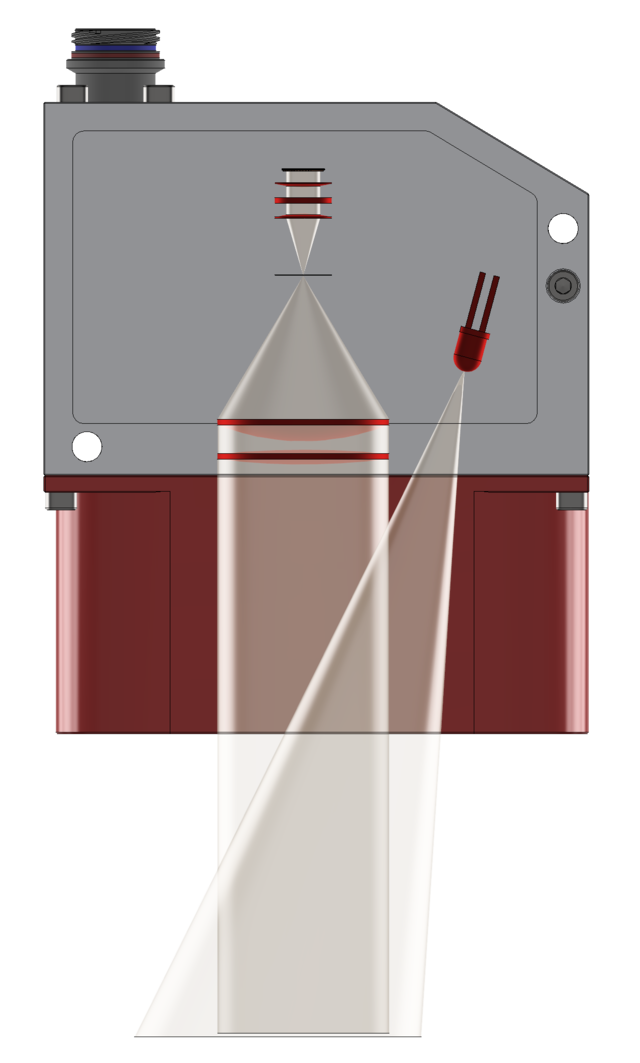

센서는 표면의 구조를 움직임 측정 기반으로 사용합니다. 표면으로부터 센서별 특정 거리만큼 떨어져 설치된 구조물은 센서에 의해 포착됩니다. 장수명 적외선 LED 조명이 외부 조명 조건에 관계없이 측정 점을 독립적으로 조명합니다.

측정할 표면의 구조는 텔레센트릭 광학 장치를 통해 격자형 포토다이오드에 이미지로 투영됩니다. 센서가 표면을 가로질러 이동하면 포토다이오드가 속도에 따라 사인파 전류를 생성합니다. 전류의 주파수는 속도에 비례합니다.

2축 속도 측정을 위해, 이 어플리케이션을 위해 특별히 개발된 포토다이오드가 사용되며, 이 포토다이오드는 세로 및 가로 속도를 측정하기 위한 두 개의 고도로 통합된 격자 구조를 갖추고 있습니다.

센서 내부의 IMU는 3축 가속도와 회전 속도를 기록합니다. 공간 주파수 신호와 가속도 및 각속도의 융합은 신호 품질과 동적 성능을 향상시킵니다. 또한 사용자는 피치 및 롤 각도와 같은 다른 측정값을 동시에 제공받을 수 있습니다. 사용된 기술의 제한 사항은 융합을 통해 보상됩니다.
