▣ 특징

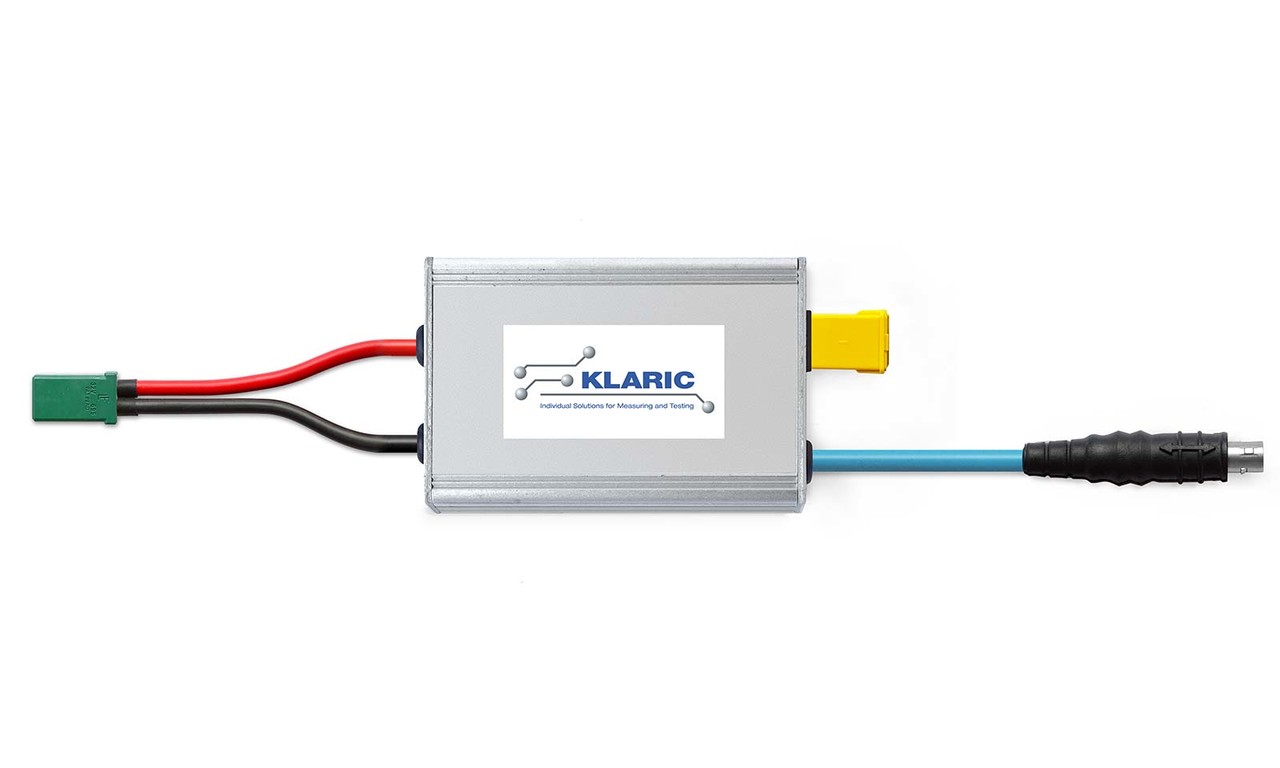

MCASE 퓨즈 프로브는 원래 퓨즈로 보호된 퓨즈 박스에서 전류를 측정하기 위한 장치입니다. JCASE 퓨즈는 알루미늄 하우징의 퓨즈 홀더에 꽂혀 있으며, 측정 저항기는 하우징에 통합되어 있습니다. 자동 프로브 감지 기능이 있습니다.
- 퓨즈 박스에서 전류 측정
- 알루미늄 하우징의 퓨즈 홀더에 꽂혀 있는 원래 퓨즈를 통해 측정 회로의 퓨즈 보호
- 하우징에 내장된 측정 저항기
- 정지 및 동작 전류에 대한 고정밀 션트 기반 전류 측정
- 자동 프로브 식별 (TEDS 유사)
[ 버전 ]
- 20 A
- 30 A
- 40 A
- 50 A
- 60 A
- 허용되는 연속 전류가 측정 범위보다 작을 수 있음
[ 구성 ]
- 치수:
- 20 - 40 A: 55/94/24 mm (L/W/H)
- 50 - 60 A: 105/84/26 mm (L/W/H)
- JCASE 퓨즈 홀더
- MCASE 플러그인 접촉
- 퓨즈 측 = L1 (1 / 3m), 내열성 및 고도로 유연함
- 알루미늄 하우징에는 측정 저항기와 퓨즈 홀더가 있어 측정 회로 보호
- 데이터 케이블 = L2 (1...5m) 6핀 푸시-풀 커넥터
[ 어플리케이션 ]
- 퓨즈 보호가 있는 퓨즈 박스에서 정지, 동작 및 피크 전류 측정
[ 주문 코드 ]
주문 코드 이름 션트 값 L1 L2 L3
MCASE 20/…/40 1/2/3 1…5 0
MCASE 50 1 1…5 0
MCASE 60 0.5 1…5 0
▣ 사양
[ 프로브 변형 ]
퓨즈 프로브
MCASE 프로브:
- 20 A
- 30 A
- 40 A
- 50 A
- 60 A
[ MCASE-Probe ]
각 경우에 가장 작은 측정 범위로 표시됨 우리의 측정 모듈인 MULTI 8, MULTI 4 및 KLARI-CORD 5에 유효함
