▣ 특징
HP-PROBES는 최대 10,500 A의 정지 전류, 작동 전류 및 피크 전류와 최대 80 V의 전압을 측정합니다. 자동 프로브 감지 기능이 있습니다.
HP-PROBES는 전압 프로브와 전류 프로브로 구성되어 있습니다.
- 전류 측정:
- 측정 저항기는 장착 러그를 통해 회로에 직접 설치됩니다.
- 측정 회로의 퓨즈 보호는 고객이 제공합니다.
- 전압 측정:
- 전압 분배기를 사용하여 입력 전압을 모듈에서 허용 가능한 값으로 줄여 측정을 수행합니다.
- 측정 저항기는 장착 러그(BF1 - M5, BF2 & BF3 - M8)를 통해 회로에 직접 설치됩니다.
- 최대 480 A의 연속 전류 애플리케이션에 적합 (설계에 따라 다름)
- 정지 및 작동 전류에 대한 고정밀 션트 기반 전류 측정
- 자동 프로브 감지 기능 (TEDS와 유사)
[ 버전 ]
치수: BF1, BF2, BF3
- BF1 치수: 20/17.5/20 mm (길이/너비/높이)
- BF2 치수: 28/27.5/20 mm (길이/너비/높이)
- BF3 치수: 57/31.5/20.5 mm (길이/너비/높이)
[ 설정 ]
- BF1 또는 BF2 버전의 측정 저항기와 장착 스트랩 (온도 범위 -40...+130°C) 및 전압 분배기
- 프로브 식별 및 교정 데이터를 위한 메모리 칩
- U-Probe, 측정 케이블 전압 = L3 (0.5m), 내열성 및 높은 유연성을 가진 자유 케이블 끝
- 데이터 케이블 = L2 (1 / 3 / 5m), 7핀 푸시-풀 커넥터
[ 적용 분야 ]
- 차량 또는 테스트 벤치에서 전력 전자 장치의 전력 측정
- HV 온보드 네트워크에서의 전압 측정
- HV 배터리
- HV 온도 측정
[ 배송 범위 ]
- HP-PROBE
- 공장 교정 (DAkkS 옵션)
[ 액세서리 ]
- LV-Probe 연장 케이블
- 폴 클램프가 있는 배터리 연결 케이블 세트
[ 주문 코드 ]
BF1
HP-BF1 2/.../0,5 0 1...5 0
BF2
HP-BF2 2/.../0,035 0 1...5 0
BF3
HP-BF3 0,05/.../0,025 0 1...5 0
▣ 사양
[ 프로브 변형 ]
Dimension BF1: 20/17,5/20 mm (L/W/H)
Dimension BF2: 28/27,5/20 mm (L/W/H)
Dimension BF3: 57/31,5/20,5 mm (L/W/H)

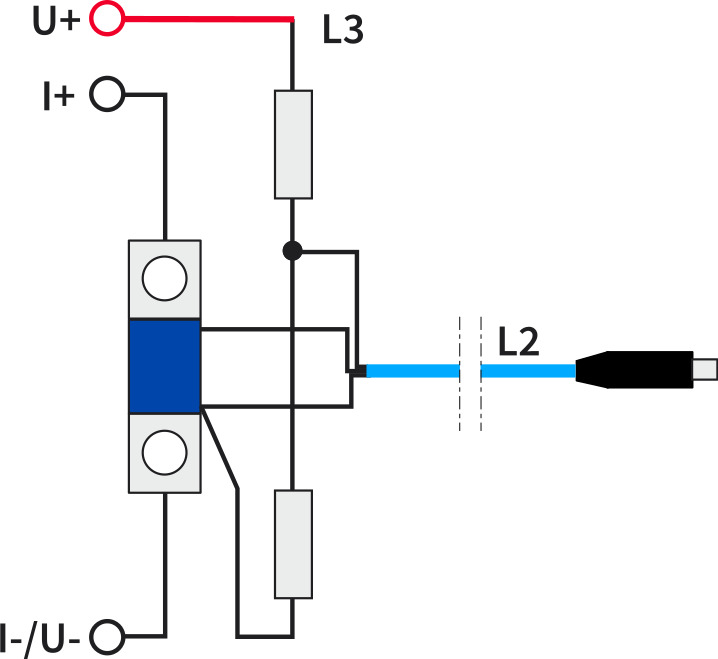

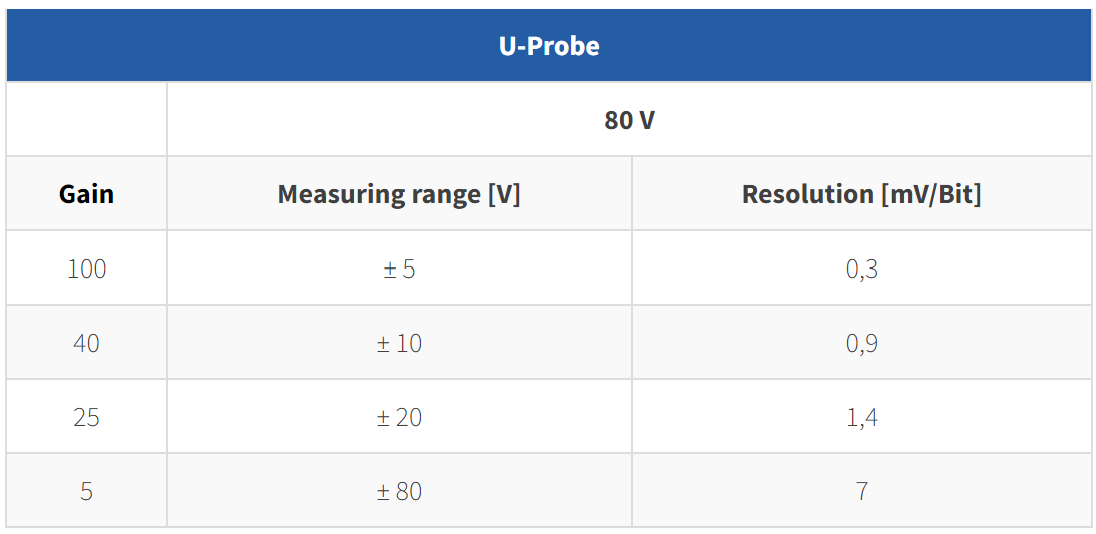

[ U-Probe 80V ]
[ BF1 ]

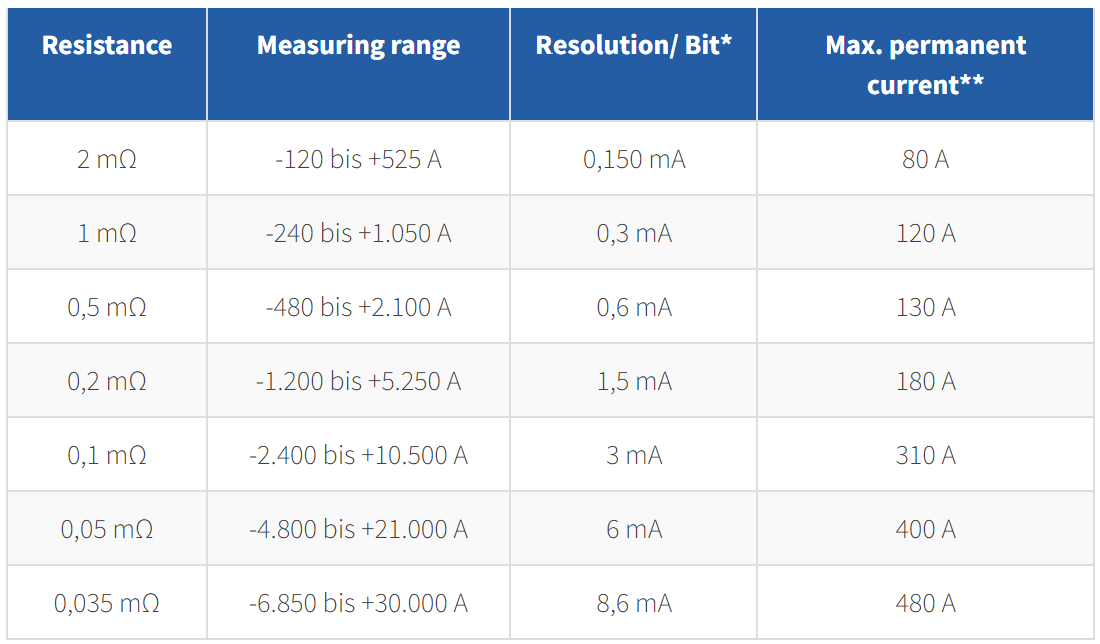

구리 바 20x3x200 mm를 통한 션트 연결
* 각 경우 가장 작은 측정 범위 내의 데이터
** 실온(23°)에서
[ BF2 ]

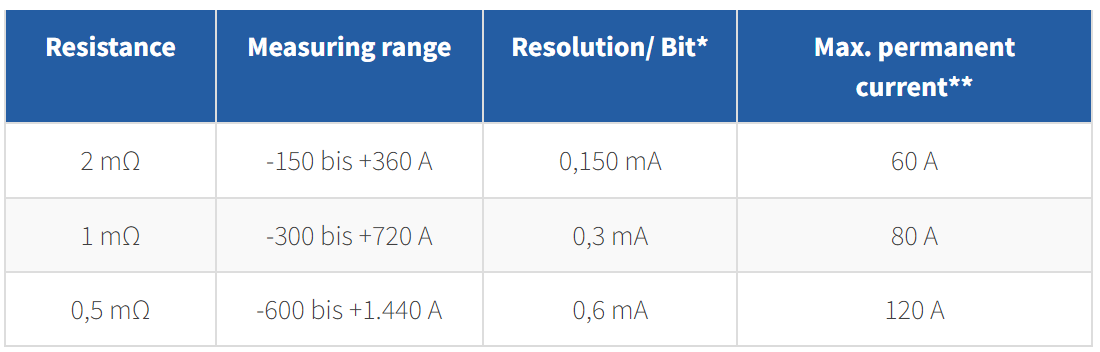

구리 레일 20x3.5x200 mm를 통한 션트 연결
* 각 경우 가장 작은 측정 범위 내의 데이터
** 실온(23°)에서
[ BF3 ]

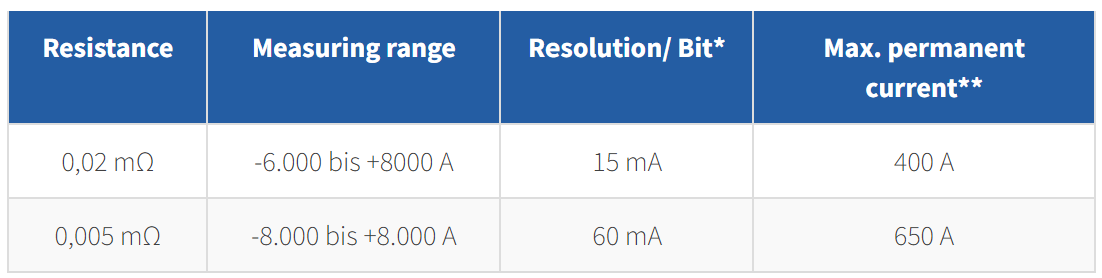

구리 바 20x3x200 mm를 통한 션트 연결
* 각 경우 가장 작은 측정 범위 내의 데이터
** 실온(23°)에서
