▣ 특징
150 µA에서 +10,200 A까지의 전류를 측정하기 위한 고전류 프로브입니다. 자동 프로브 감지 기능이 있습니다.
- 측정 션트는 장착 러그(BF1 - M6, BF2 & BF3 - M8)를 통해 회로에 직접 장착됩니다.
- 최대 480A 연속 전류 애플리케이션 가능(설계에 따라 다름)
- 정지 및 작동 전류를 위한 고정밀 션트 기반 전류 측정
- 자동 프로브 감지 기능(TEDS 유사)
[ 버전 ]
BF1 크기: 42x16x15 mm (길이/너비/높이)
BF2 크기: 68x27x15 mm (길이/너비/높이)
BF3 크기: 90x42x15 mm (길이/너비/높이)
[ 구성 ]
- BF1 또는 BF2 버전의 측정 저항기 장착 러그(온도 범위 -40...+130 °C)
- 프로브 식별 및 교정 데이터를 위한 메모리 칩(TEDS 유사)
- 6핀 푸시-풀 커넥터가 있는 데이터 케이블 = L2 (1...5 m) 회로도
허용 연속 전류는 측정 범위보다 작습니다. 자세한 내용은 데이터 시트를 참조하십시오.
[ 적용 분야 ]
- 차량 또는 테스트 벤치에서 고전류 소비자의 전류 측정
[ 구성 사항 ]
- HI-PROBE
- 공장 교정 증명서(DAkkS 선택 사항)
[ 악세사리 ]
- LV-프로브 연장 케이블
- 폴 터미널이 있는 배터리 연결 케이블 세트
[ 주문 코드 ]
BF1
HP-BF1 2/.../0,2 0 1...5 0
BF2
HP-BF2 2/.../0,035 0 1...5 0
BF3
HP-BF3 0,05/.../0,025 0 1...5 0
▣ 사양
[ 프로브 변형 ]
High-Current-Probes:
Dimension BF1: 42x16x15 mm (L/B/H)
Dimension BF2: 68x27x15 mm (L/B/H)
Dimension BF3: 90x42x15 mm (L/B/H)

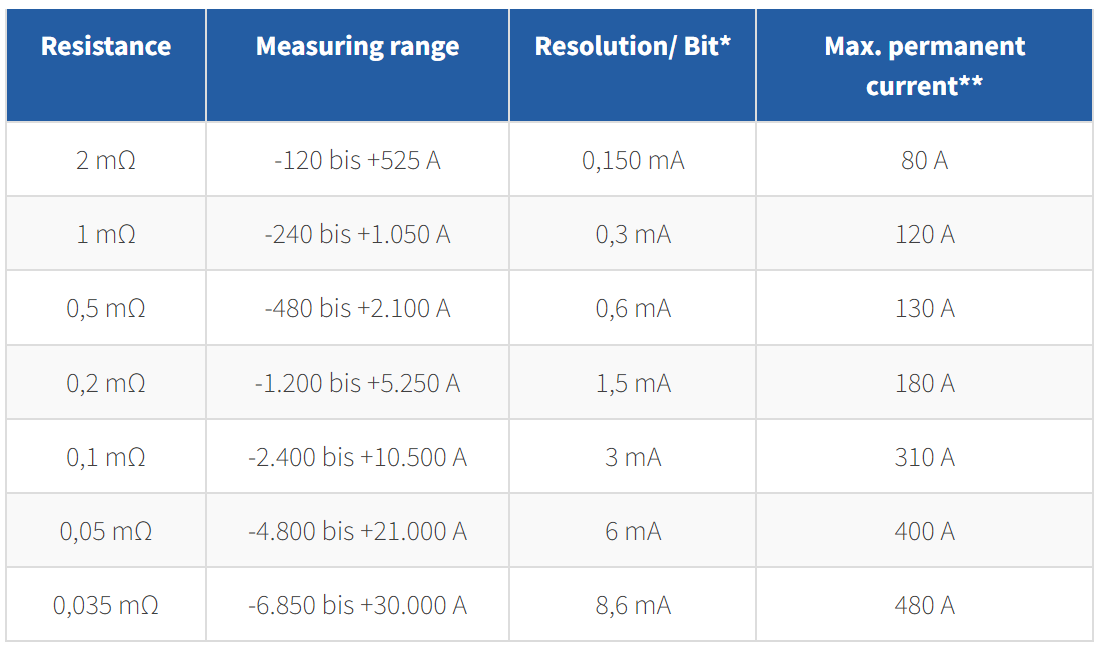

[ BF1 ]
치수 (길이/너비/높이): 42x16x15 mm
션트 연결: 20x3x200 mm 구리 바를 통해 연결
* 각 사양은 최소 측정 범위에서 해당
** 실온 (23°)에서 해당

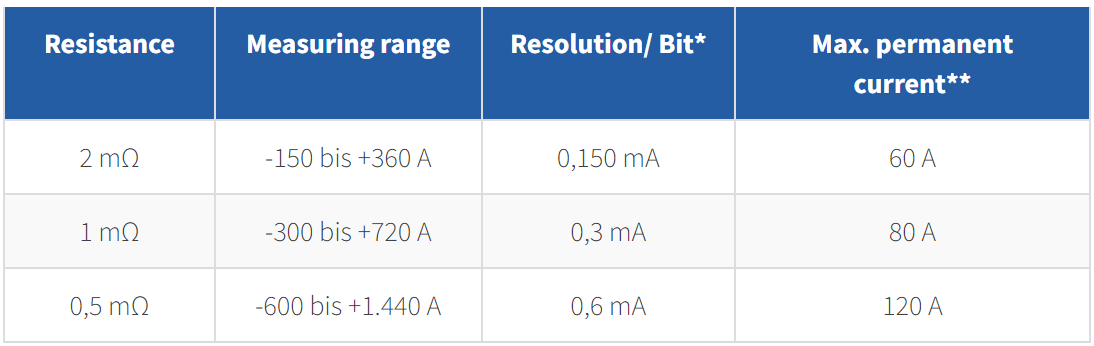

[ BF2 ]
치수 (길이/너비/높이): 68x27x15 mm
션트 연결: 20x3.5x200 mm 구리 레일을 통해 연결
* 각 사양은 최소 측정 범위에서 해당
** 실온 (23°)에서 해당

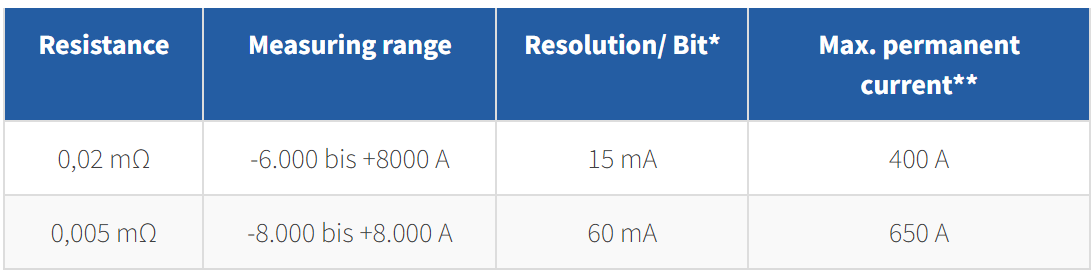

[ BF3 ]
치수 (길이/너비/높이): 84x36x15 mm
션트 연결: 20x3x200 mm 구리 레일을 통해 연결
* 각 사양은 최소 측정 범위에서 해당
** 실온 (23°)에서 해당
