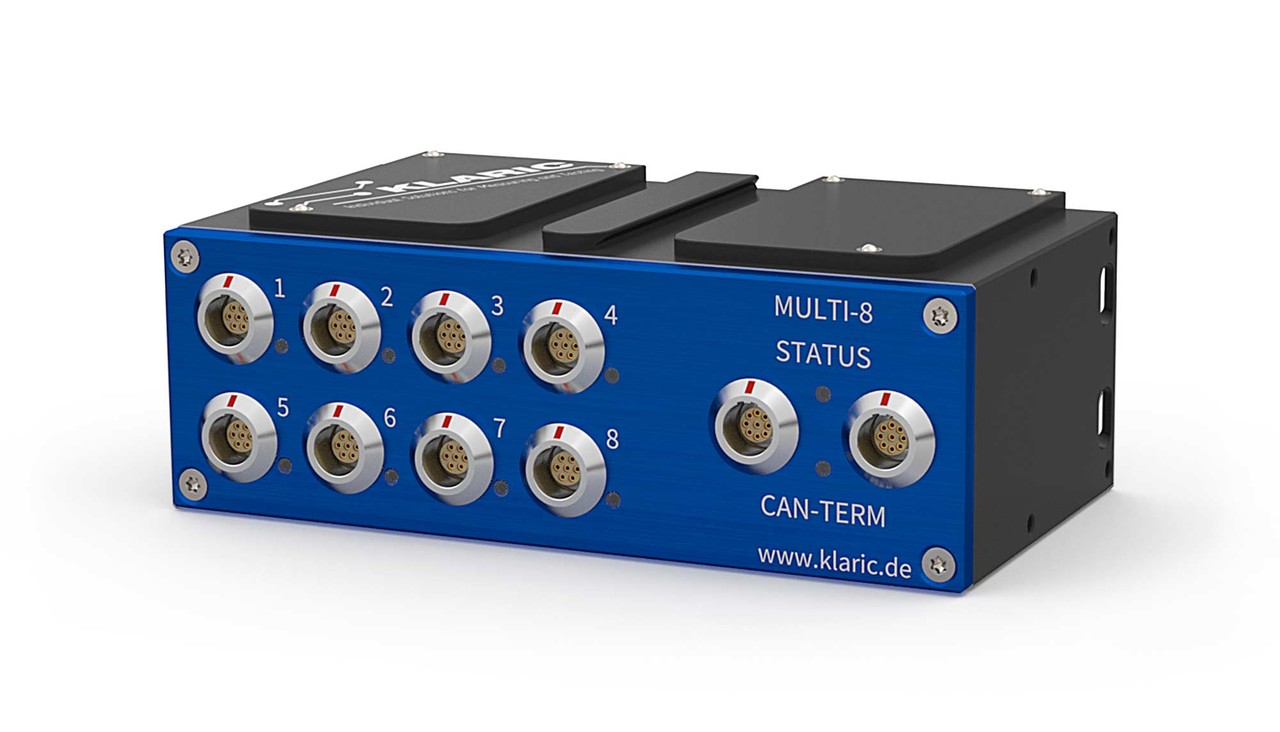

MULTI-8

CAN 측정 모듈

저전압 애플리케이션을 위한 컴팩트하고 견고한 CAN 측정 모듈입니다.

측정 환경에서 고정할 수 있는 장치와 기계적으로 적층 가능한 하우징을 제공합니다.

[ 선택 가능한 기능 ]

▣ 특징

- 8개의 범용 입력 - 16채널

- 채널당 8kHz 샘플링 속도

- 모든 입력 간의 전기적 절연

- Ah 계산 (옵션)

- 동적 샘플링 속도

- 자동 범위 설정 기능

- 자동 프로브 식별 (TEDS와 유사)

- 자동 DBC 생성

- CAN 2.0 A/B 인터페이스

[ 버전 ]

- 옵션: 적층 가능한 알루미늄 하우징 62/120/40 mm (L/W/H)

- 보호 등급 IP65

- 온도 범위 -40°C ~ +85°C

- 전원 공급 7V ~ 60V DC

[ 액세서리 ]

- KLARIC 저전압 프로브

- CAN 전원 공급용 배선 하네스

- Ethernet 전원 공급용 케이블 하네스

[ 어플리케이션 ]

- 차량 내 전력 전자 장치의 성능 측정

- 시험대에서의 성능 측정

- 정지 및 작동 전류 측정

- 온도 측정

[ 제품 구성 ]

- MULTI-8 측정 모듈

- 공장 교정 증명서 (옵션: DAkkS)

- DBC 파일 및 문서

▣ 사양

1) 입력: 8개 입력 - 16채널

2) 연결성: 자동 보정 값 인식 및 전송을 지원하는 Klaric LV-Probes

- 전류

- 전압

- 2 x 전압 (옵션)

- 전력 (옵션)

- PT100/1000

3) 해상도: 5개 측정 범위의 16 Bit ADC

4) 샘플링 속도: 채널당 0.25 Hz ~ 8 kHz 구성 가능, 임계값에 따라 동적으로 트리거 가능

5) 측정 범위: ±9 mV, ±27 mV, ±42 mV, ±210 mV, +1050 / -240 mV

- 해상도: 0.4 µV, 0.9 µV, 1.4 µV, 7 µV, 35 µV

6) 정확도

- ±1% 판독값 ± 3 Bit 실측값 (-40°C ~ +80°C)

- 측정 모듈 + Klari 프로브

7) CAN 인터페이스

- 125k, 250k, 500k, 1000k baud 구성 가능

- 소프트웨어를 통한 내부 CAN 종단 가능

- CAN 기본 ID 구성 가능

8) 구성 방법: CAN

9) 전압 공급: 7V ~ 60V

10) 전력 소비: 일반적으로 1.5 W

11) 온도 범위: -40°C ~ +85°C

12) 교정: 매 12개월마다 (권장)

[ 프로브 변형 ]

1) 전류 측정

- FUSE-Probe (Micro/ Mini/ ATO/ MAXI/ MCASE/ JCASE)

- HI-Probe (BF1/ BF2/ BF3)

- LI-Probe

2) 전압 측정

- U-Probe (80V)

3) 전력 측정

- HP-Probe (옵션)

- LP-Probe (옵션)

4) 온도 측정

- T-Probe (Pt100/ Pt1000)

[ 입력 측정 범위 ]

[ HI-프로브 측정 범위 ]

[ U-프로브 측정 범위 ]
