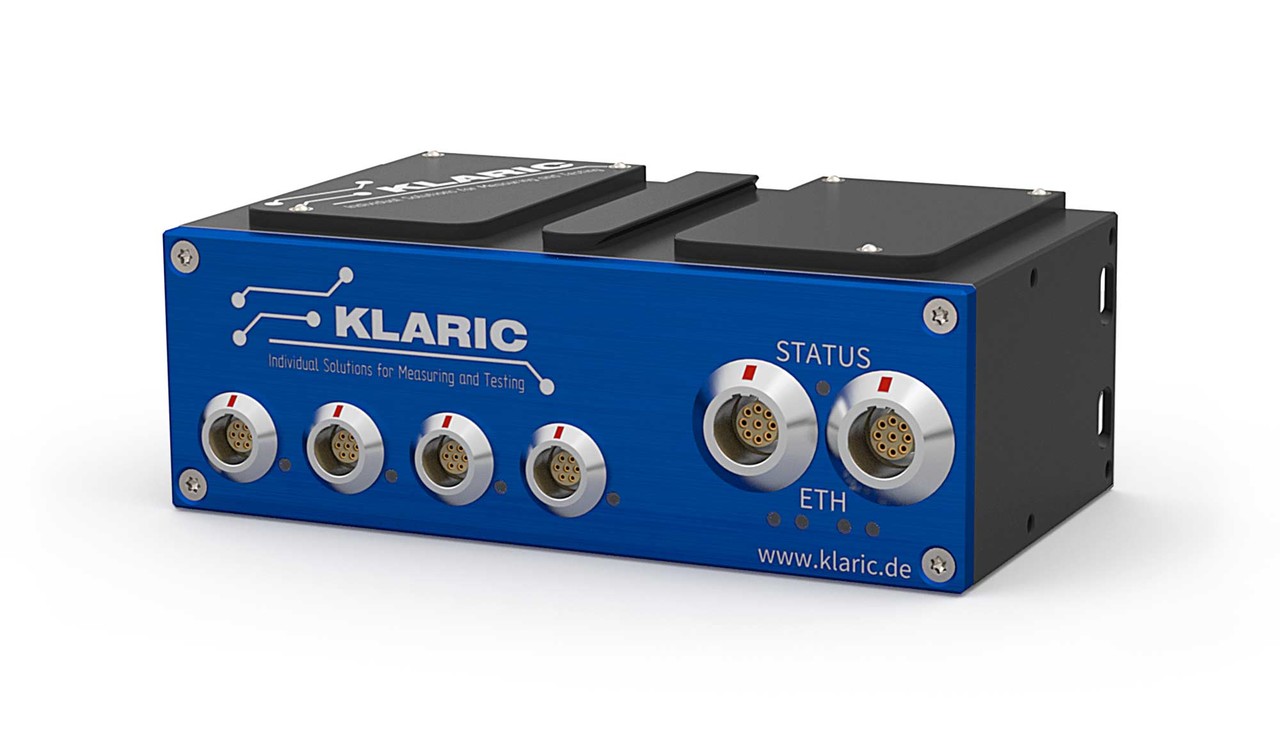

MULTI-4 ETH

이더넷 측정 모듈

저전압 어플리케이션을 위한 컴팩트하고 견고한 ETHERNET 측정 모듈입니다.

측정 환경에서 고정할 수 있는 장치와 함께 기계적으로 쌓을 수 있는 하우징을 제공합니다.

[ 선택 가능한 기능 ]

▣ 특징

- 8개의 범용 입력 - 16채널

- 채널당 8kHz 샘플링 속도

- 모든 입력 간의 갈바닉 절연

- Ah 계산 (선택 가능)

- 동적 샘플링 속도

- 자동 범위 설정 기능

- 자동 프로브 식별 (TEDS와 유사)

- 100 Mbit/s 이더넷 인터페이스 (100 BASE-TX)

- 자동 A2L 생성

- XCP-on-Ethernet (XCP-on-TCP/IP 또는 XCP-on-UDP/IP)

[ 버전 ]

- 선택적 스택형 알루미늄 하우징 62/120/40 mm (L/W/H)

- 보호 등급 IP65

- 온도 범위 -40°C ~ +85°C

- 전원 공급 7V ~ 60V DC

[ 액세서리 ]

- KLARIC 저전압 프로브

- CAN 전원 공급용 배선 하네스

- 이더넷 전원 공급용 케이블 하네스

[ 어플리케이션 ]

- 차량 내 또는 테스트 벤치에서 전력 전자 장치의 성능 측정

- 정지 및 작동 전류 측정

- 온도 측정

[ 제품 구성 ]

- MULTI-8 ETH 측정 모듈

- 공장 교정 인증서 (DAkkS 선택 가능)

- A2L 및 문서

▣ 사양

1) 입력: 8개 입력 - 16채널

2) 연결성: Klaric LV-Probes를 통한 자동 교정값 인식 및 전송

- 전류

- 전압 2채널 (옵션)

- 전력 (옵션)

- PT100/1000

3) 해상도: 5개 측정 범위의 16 Bit ADC

4) 샘플링 속도: 채널당 0.25 Hz ~ 8 kHz 설정 가능, 임계값을 통한 동적 트리거 가능

5) 측정 범위: ±9 mV, ±27 mV, ±42 mV, ±210 mV, +1050 / -240 mV

- 해상도: 0.3 µV, 0.9 µV, 1.4 µV, 7 µV, 35 µV

6) 측정 정확도: ± 1% 판독값 ± 3 Bit 실측값 (-40°C ~ +80°C)

- 측정 모듈 + Klari 프로브

7) 이더넷 인터페이스: 100 MBit/s 이더넷 (100BASE-TX)

- IP 주소 조정 가능 또는 DHCP를 통한 할당

8) 이더넷 프로토콜:

- XCP-on-Ethernet

- Probe-Logger-Protokoll (PLP)

- Capture Module Protocol (CMP)

9) 구성 방법: 이더넷

10) 전원 공급: 7V - 60V

11) 전류 소모: typ. 1.5 W

12) 온도 범위: -40°C ~ +85°C (120°C 옵션)

13) 교정: 12개월마다 (권장)

[ 프로브 변형 ]

1) 전류 측정

- FUSE-Probe (Micro/ Mini/ ATO/ MAXI/ MCASE/ JCASE)

- HI-Probe (BF1/ BF2/ BF3)

- LI-Probe

2) 전압 측정

- U-Probe (80V)

3) 전력 측정

- HP-Probe (옵션)

- LP-Probe (옵션)

4) 온도 측정

- T-Probe (Pt100/ Pt1000)

[ 입력 측정 범위 ]

[ HI-프로브 측정 범위 ]

[ U-프로브 측정 범위 ]
