MULTI-4
CAN 측정 모듈
정지 전류, 작동 전류 및 피크 전류뿐만 아니라 전압과 온도를 KLARI-PROBES로 측정하기 위한 CAN 측정 모듈

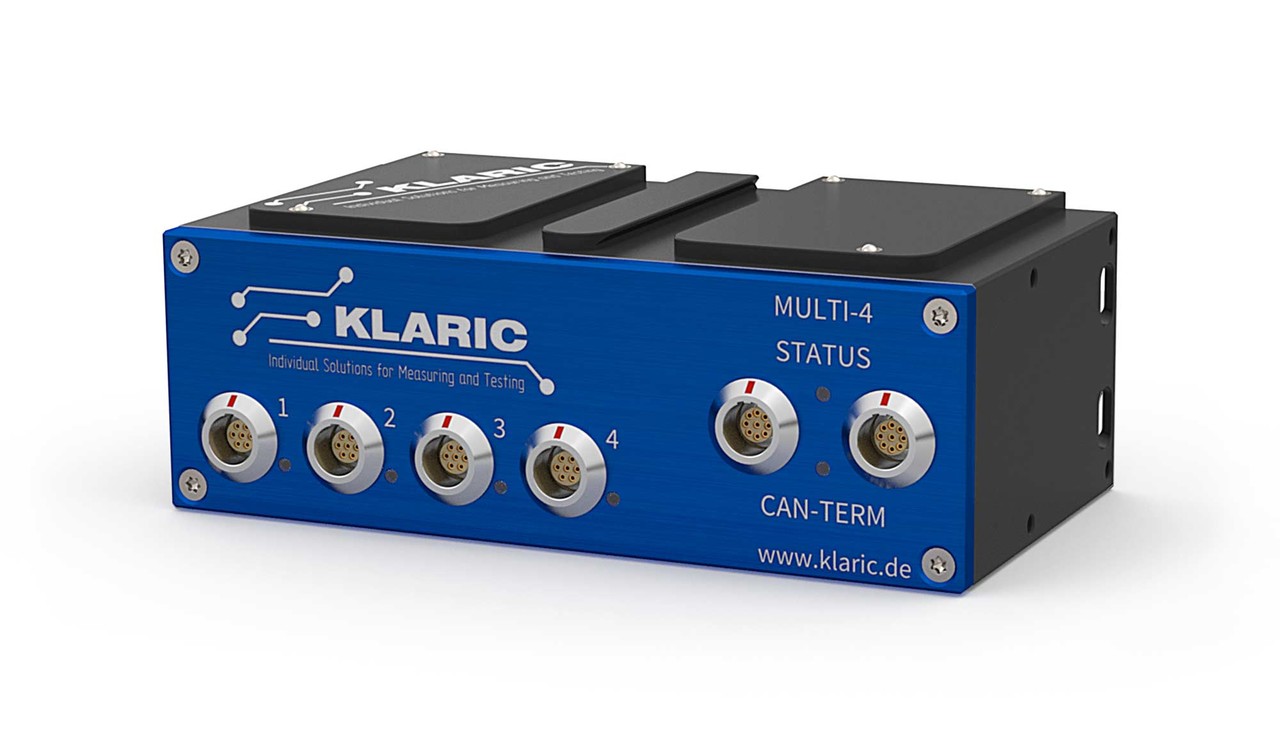

MULTI-4
CAN 측정 모듈
저전압 애플리케이션을 위한 컴팩트하고 견고한 CAN 측정 모듈입니다.
측정 환경에서 고정할 수 있는 장치와 기계적으로 적층 가능한 하우징을 제공합니다.
▣ 특징
- 4개의 범용 입력 - 8채널
- 채널당 8kHz 샘플링 속도
- 모든 입력 간의 전기적 절연
- Ah 계산 (옵션)
- 동적 샘플링 속도
- 자동 범위 설정 기능
- 자동 프로브 식별 (TEDS와 유사)
- 자동 DBC 생성
- CAN 2.0 A/B 인터페이스
[ 버전 ]
- 옵션: 적층 가능한 알루미늄 하우징 62/120/40 mm (L/W/H)
- 보호 등급 IP65
- 온도 범위 -40°C ~ +85°C
- 전원 공급 7V ~ 60V DC
[ 액세서리 ]
- KLARIC 저전압 프로브
- CAN 전원 공급용 배선 하네스
- Ethernet 전원 공급용 케이블 하네스
[ 어플리케이션 ]
- 차량 내 전력 전자 장치의 성능 측정
- 시험대에서의 성능 측정
- 정지 및 작동 전류 측정
- 온도 측정
[ 제품 구성 ]
- MULTI-4 측정 모듈
- 공장 교정 증명서 (옵션: DAkkS)
- DBC 파일 및 문서
▣ 사양
1) 입력: 4개 측정 입력 (8채널)
2) 기능: 자동 인식 및 보정 값 수용을 위한 Klaric Probes
- 전류
- 전압
- 2x 전압 (옵션)
- 전력 (옵션)
- PT100/1000
3) 해상도: 5개 측정 범위의 16Bit ADC
4) 샘플링 속도: 채널당 0.25 Hz ~ 8 kHz 구성 가능
5) 측정 범위: ±9 mV, ±27 mV, ±42 mV, ±210 mV, +1050 / -240 mV
- 해상도: 0.4 µV, 0.9 µV, 1.4 µV, 7 µV, 35 µV
6) 정확도:
- ±0.1 % 판독값 ± 3 Bit 실측값 (23°C ± 5°C)
- ±1 % 판독값 ± 3 Bit 실측값 (-40°C ~ +80°C)
7) CAN 인터페이스
- 125k, 250k, 500k, 1000k Baud 구성 가능
- 소프트웨어를 통한 내부 CAN 종단 가능
- CAN 기본 ID 구성 가능
8) 구성 방법: CAN
9) 전압 공급 범위: 7V ~ 60V
10) 전력 소비: 일반적으로 1.5 W
11) 온도 범위: -40°C ~ +85°C
12) 교정: 매 12개월마다 (권장)
[ 프로브 변형 ]
1) 전류 측정
- FUSE-Probe (Micro/ Mini/ ATO/ MAXI/ MCASE/ JCASE)
- HI-Probe (BF1/ BF2/ BF3)
- LI-Probe
2) 전압 측정
- U-Probe (80V)
3) 전력 측정
- HP-Probe (옵션)
- LP-Probe (옵션)
4) 온도 측정
- T-Probe (Pt100/ Pt1000)
[ 입력 측정 범위 ]
Gain | 측정범위 [mV] | 해상도 [µV/Bit] |
100 | ± 9 | 0.3 |
40 | ± 27 | 0.9 |
25 | ± 42 | 1.4 |
5 | ± 210 | 7 |
1 | ± 1.050/-240 | 35 |
[ HI-프로브 측정 범위 ]
HI-프로브 | ||||
1 mΩ | 200 μΩ | |||
Gain | 측정 범위 [A] | 해상도 [mA/Bit] | 측정 범위 [A] | 해상도 [mA/Bit] |
100 | ± 9 | 0.3 | ± 45 | 1.5 |
40 | ± 27 | 0.9 | ± 135 | 4.5 |
25 | ± 42 | 1.4 | ± 210 | 7 |
5 | ± 210 | 7 | ± 1.050 | 35 |
1 | + 1.050/-240 | 35 | + 5.250/-1.200 | 175 |
[ U-프로브 측정 범위 ]
U-프로브 | ||
80 V | ||
Gain | 측정 범위 [V] | 해상도 [mV/Bit] |
100 | ± 5 | 0.3 |
40 | ± 10 | 0.9 |
25 | ± 20 | 1.4 |
5 | ± 80 | 7 |
