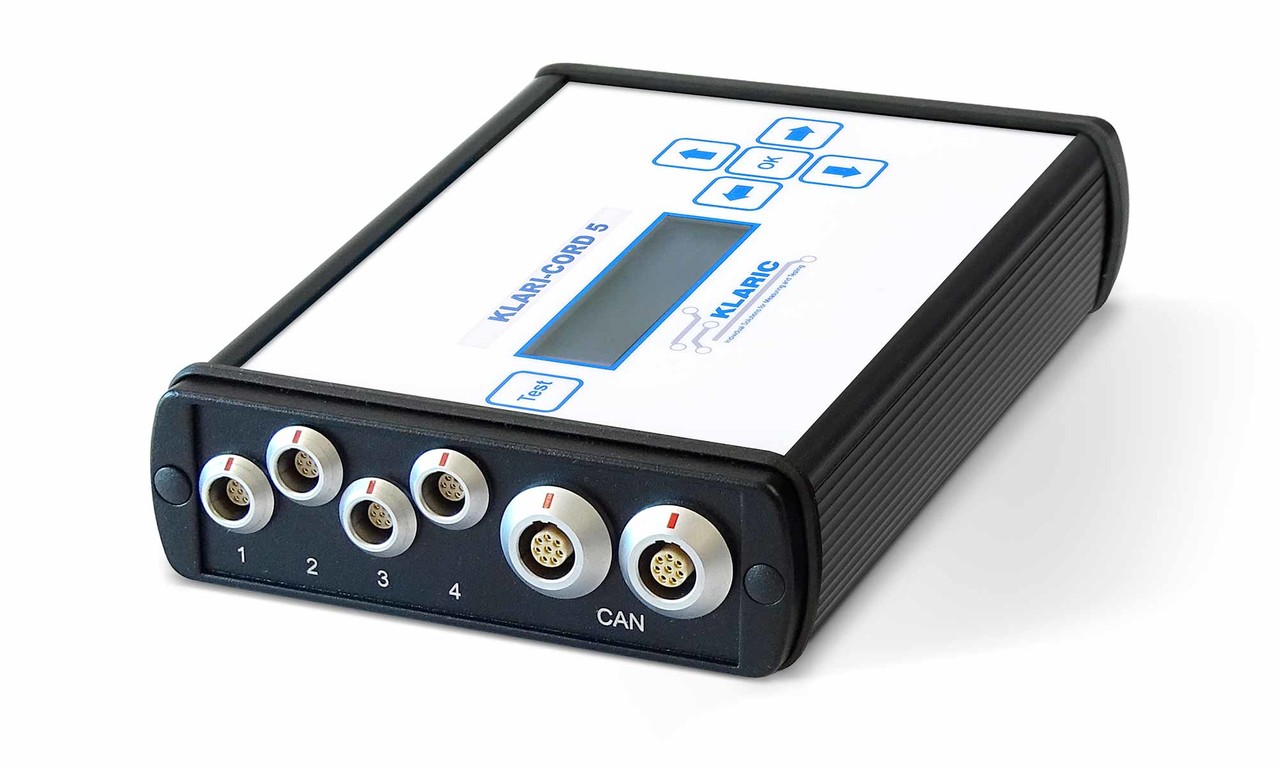

KLARI-CORD 5

범용 측정 모듈

정지 및 작동 전류, 전압 및 전력의 장기 측정을 위해 최적화된 측정 모듈입니다.

USB 드라이브를 통한 데이터 로그 기능. CAN 또는 이더넷을 통한 데이터 출력.

▣ 특징

- 4개의 범용 입력, 8채널

- 채널당 최대 8kHz 샘플링 속도

- 로그 기능을 위한 플러그형 USB 드라이브

- 동적 샘플링 속도

- 자동 범위 설정 기능

- 자동 샘플 식별 (TEDS 유사)

- 모든 입력의 갈바닉 절연

- 충전/방전 및 총 밸런스의 온라인 계산

- 2개의 독립적인 1 MBaud CAN 인터페이스

[ 버전 ]

- 디스플레이 포함

- 디스플레이 없음

- 알루미늄 하우징 147/110/35 mm (L/W/H)

- 보호 등급 IP65

- 온도 범위 -40°C ~ +85°C

- 디스플레이 포함 시 온도 범위 -20°C ~ +70°C

- 전원 공급 6 V ~ 50 V DC

[ 액세서리 ]

- KLARI-CHARGE 2 공급 모듈

- Werkskalibrierschein (DAkkS 선택 가능)

[ 어플리케이션 ]

- 장기 측정

- 정지 및 작동 전류 측정

[ 제품 구성 ]

- 측정 모듈 KLARI-CORD 5

- 공장 교정

- 32GB USB 스틱

▣ 사양

1) 입력: 4개 입력 8채널 (입력당 2개의 ADC)

2) 연결성: 자동 감지 및 교정값 수용 기능이 있는 Klaric LV 프로브

- 전류

- 전압

- 2x 전압

- combi-I/U

- PT100/1000

3) 해상도: 5개의 측정 범위를 갖춘 16 Bit ADC

4) 샘플링 속도: 채널당 0.25 Hz ~ 8 kHz 설정 가능, 임계값을 통한 동적 트리거 가능

5) 측정 범위: ±9 mV, ±27 mV, ±42 mV, ±210 mV, +1050 / -240 mV

- 해상도: 0.4 µV, 0.9 µV, 1.4 µV, 7 µV, 35 µV

6) 측정 정확도: ± 0.1% 판독값 ± 3 Bit 실측값 (23°C ± 5°C), ± 1% 판독값 ± 3 Bit 실측값 (-40°C ~ +80°C)

- 측정 모듈 + Klari-샘플 기준

7) CAN 인터페이스:

- 125k, 250k, 500k, 1000k baud 설정 가능

- 소프트웨어를 통한 내부 CAN 종단 가능

- CAN 기본 ID 설정 가능

8) 구성 방법

- USB (가상 COM 포트)

- CAN

- 이더넷

9) 전원 공급: 5V - 60V

10) 전류 소모: typ. 0.5 - 1 W

11) 온도 범위: -40°C ~ +85°C

12) 교정: 12개월마다 (권장)

[ 프로브 변형 ]

1) 전류 측정

- FUSE-Probe (Micro/ Mini/ ATO/ MAXI/ MCASE/ JCASE)

- HI-Probe (BF1/ BF2/ BF3)

- LI-Probe

2) 전압 측정

- U-Probe (80V)

3) 전력 측정

- HP-Probe

- LP-Probe

4) 온도 측정

- T-Probe (Pt100/ Pt1000)

[ 입력 측정 범위 ]

[ HI-프로브 측정 범위 ]

[ U-프로브 측정 범위 ]

▣ 어플리케이션 보러가기

정지, 작동 및 최대 전류를 위한 모바일 측정 기술
