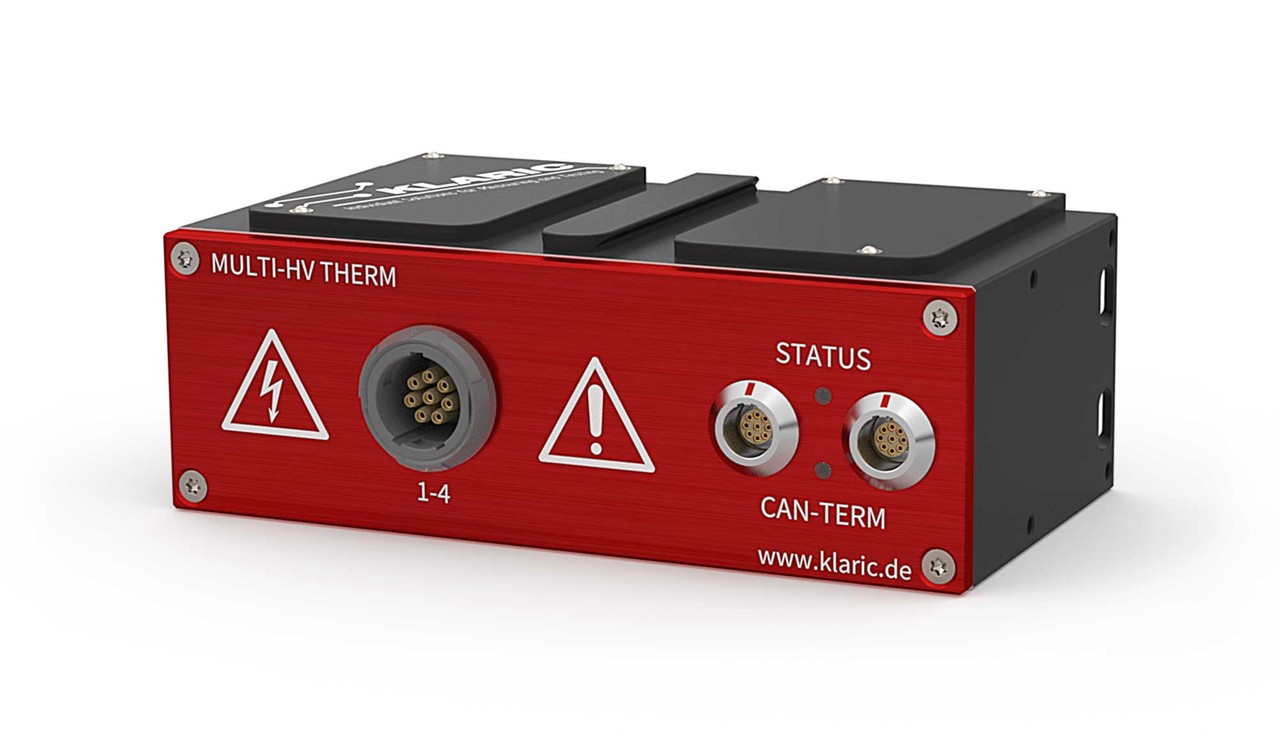

MULTI-HV THERM

고전압 온도 측정 모듈

▣ 특징

- 1 입력, 4 채널

- 각 채널에 대한 냉접점 보상

- 1,500 V DC 강화 절연

- DIN EN 61010:2010에 따른 고전압 시험

- 자동 범위 조정 기능

- 동적 샘플링 속도

- CAN 2.0 A/B 인터페이스

[ 버전 ]

- 1 입력, 4 채널 (Redel 2P)

- 알루미늄 하우징 62/120/40 mm (길이/너비/높이)

- 보호 등급 IP65

- 온도 범위 -40°C ~ +85°C (-40°F ~ 185°F)

- 공급 전압 7 V ~ 60 V DC

[ 액세서리 ]

- 고전압 열전대(HV-Thermocouple)

- 전원 공급이 포함된 CAN 케이블 하네스

[ 어플리케이션 ]

- 고전압 전기 시스템, 고전압 배터리에서의 전압 측정

- 고전압 시스템의 센서 출력 전압 측정

[ 제품 구성 ]

- 측정 모듈 MULTI-HV THERM

- 공장 교정 인증서 (DAkkS 선택 가능)

- DIN EN 61010:2010에 따른 고전압 시험 프로토콜

- DBC 파일 및 문서

▣ 사양

1) 입력: 1 입력, 4 채널

2) 기능: HV 열전대 Type K

3) 냉접점 보상: 각 채널별로 별도 보상

4) 해상도: 5개의 측정 범위를 갖춘 16Bit ADC

5) 샘플링 속도: 채널당 0.25 Hz에서 8 kHz까지 설정 가능, 동적 샘플링 속도 트리거

6) 측정 범위: ±9 mV, ±27 mV, ±42 mV, ±210 mV, +1050 / -240 mV

- 해상도: 0.3 µV, 0.9 µV, 1.4 µV, 7 µV, 35 µV (온도 센서에 따라 다름, 사양 참조)

7) 정확도:

- ±0.1% 판독값 ± 3 Bit 실측값 (23°C ± 5°C에서)

- ±1% 판독값 ± 3 Bit 실측값 (-40°C ~ +80°C에서)

- 측정 모듈 + Klari-Probes 체인

8) CAN 인터페이스

- 125k, 250k, 500k, 1000k Baud 설정 가능

- 소프트웨어 스위치를 통한 내부 CAN 종단 가능

- CAN 기본 ID 설정 가능

9) 구성 방법: CAN을 통해 설정

10) 전압 공급 범위: 7 V - 60 V

11) 소비 전력: 일반적으로 1 W

12) 온도 범위: -40°C ~ 85°C (-40°F ~ 185°F)

13) 교정: 12개월

14) HV 절연 검사: 최소 12개월

[ 프로브 변형 ]

1) 온도 측정

- HV-4T-R2P-프로브 (K형 열전대)

자세한 기술 정보는 데이터 시트 “KLARI-PROBES”를 참조하십시오.

[ 입력 측정 범위 ]
