▣ 특징

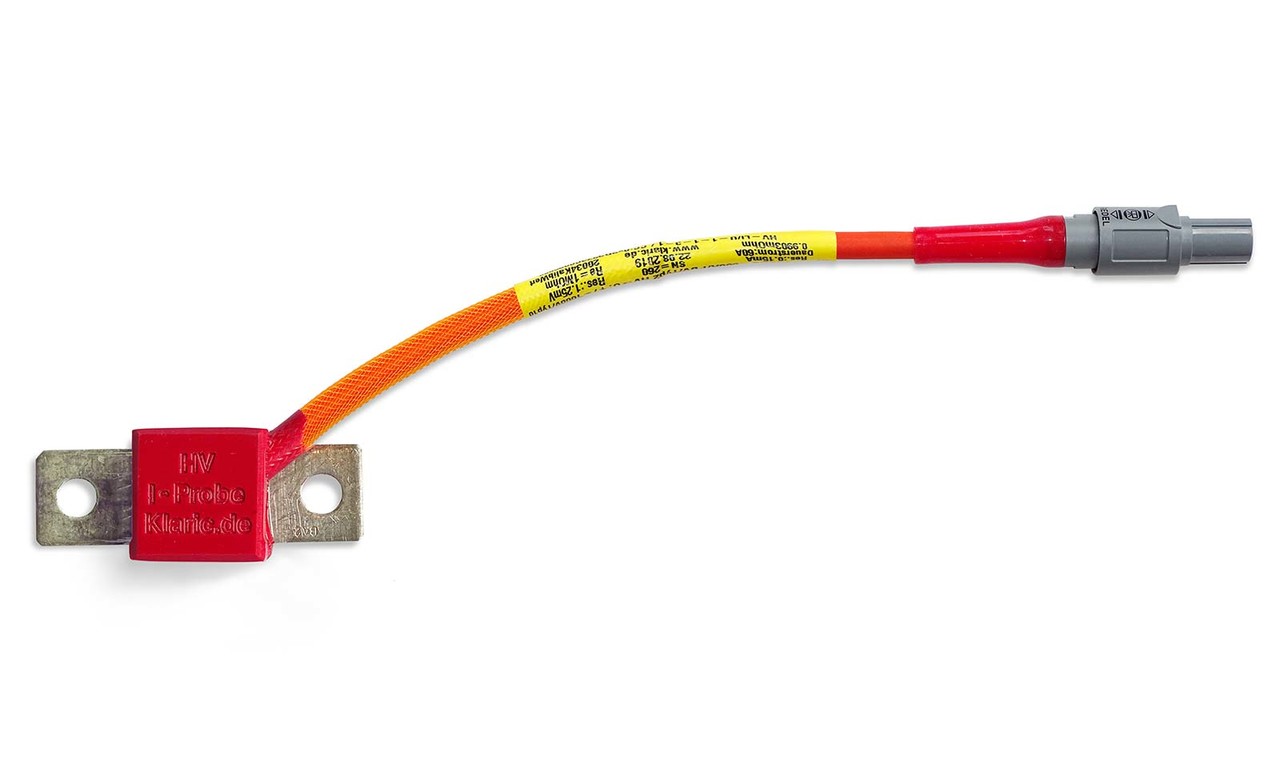

HV-HI 프로브는 테스트 벤치나 차량에서 최대 1,000V의 전위에서 150µA에서 10,200A까지의 전류를 측정하기 위한 장치입니다. 자동 프로브 인식 기능이 포함되어 있습니다.
- 측정 션트는 장착 러그(BF1 - M6, BF2 및 BF3 - M8)를 통해 회로에 직접 장착됩니다.
- 최대 480A의 연속 전류 적용 가능(설계에 따라 다름)
- 정지 전류 및 작동 전류의 고정밀 션트 기반 전류 측정
- 자동 프로브 감지 (TEDS 유사)
[ 버전 ]
- BF1 크기: 42x16x15 mm (길이/너비/높이)
- BF2 크기: 68x27x15 mm (길이/너비/높이)
- BF3 크기: 90x42x15 mm (길이/너비/높이)
[ 구조 ]
- 장착 러그가 있는 BF1 또는 BF2 버전의 측정 저항기 (온도 범위 -40...+130°C)
- 프로브 식별 및 교정 데이터를 위한 메모리 칩 (TEDS 유사)
- 데이터 케이블 = L2 (1...5m) 8핀 Redel 커넥터 포함
[ 응용 분야 ]
- 고전압 시스템에서의 전류 측정
[ 배송 구성 ]
- HV-HI-PROBE.
- 공장 교정 증명서(DAkkS 선택 가능).
[ 액세서리 ]
- HV 프로브 연장 케이블
- 폴 터미널이 있는 배터리 연결 케이블 세트

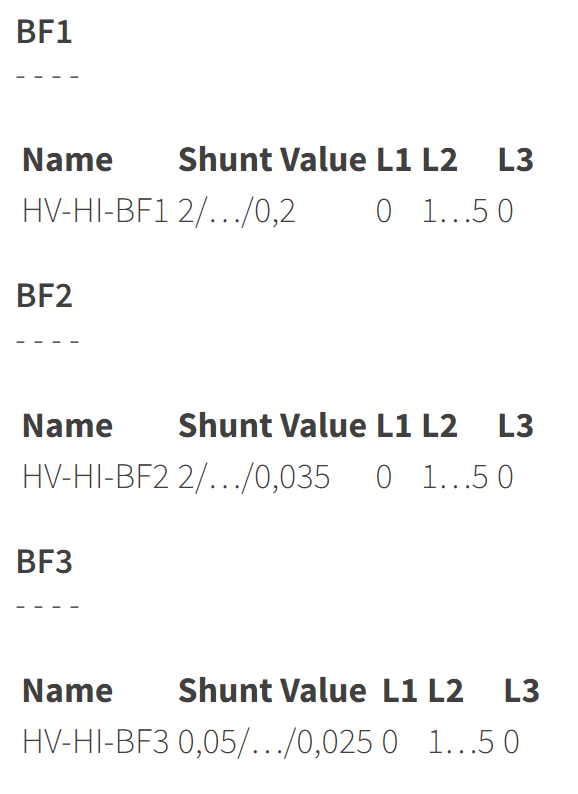

[ 주문 코드 ]
▣ 사양

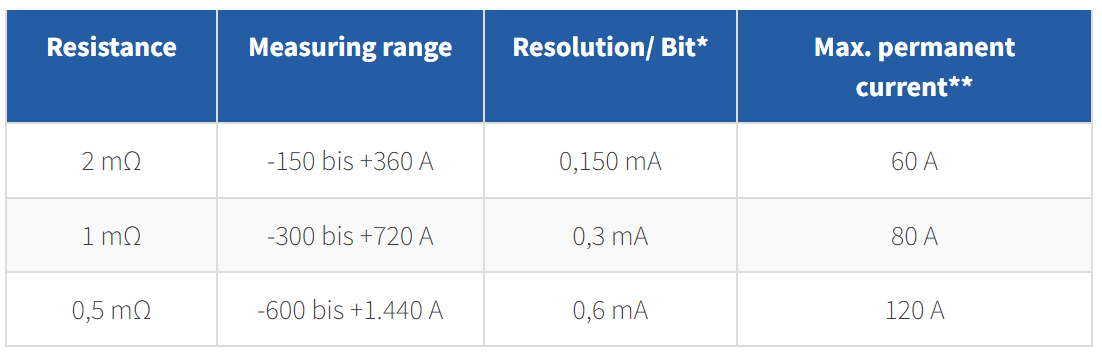

[ BF1 ]
크기 (길이/너비/높이): 42x16x15 mm
션트 연결: 구리 바 20x3x200 mm
* 각 경우에 가장 작은 측정 범위에서의 사양
** 실온(23°)에서

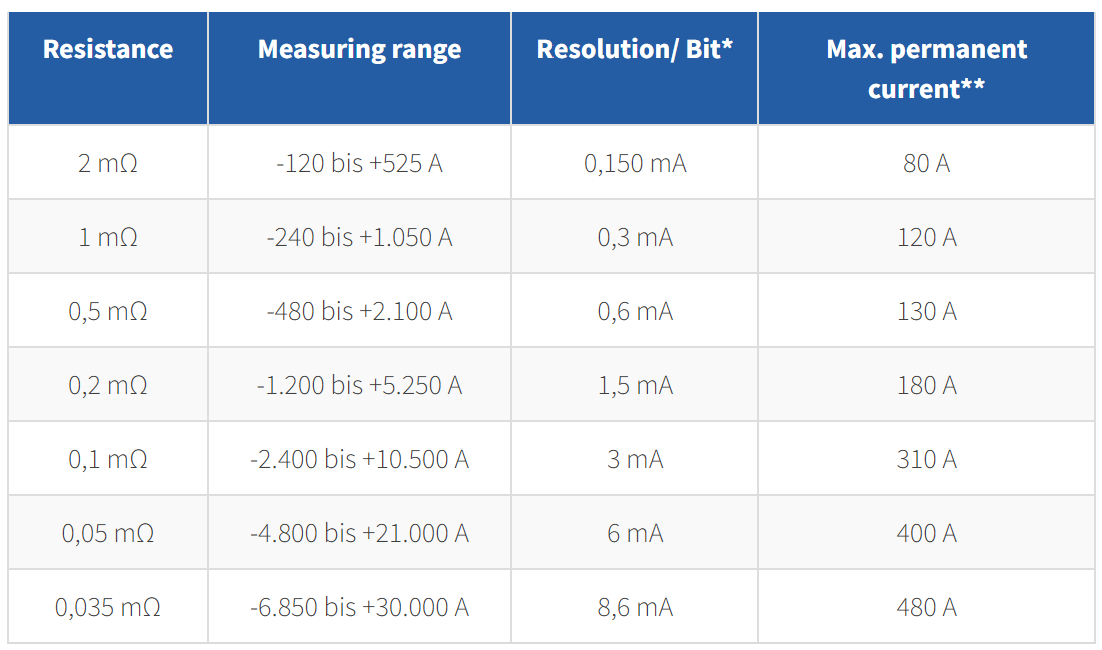

[ BF2 ]
크기 (길이/너비/높이): 68x27x15 mm
션트 연결: 구리 레일 20x3.5x200 mm
* 각 경우에 가장 작은 측정 범위에서의 사양
** 실온(23°)에서

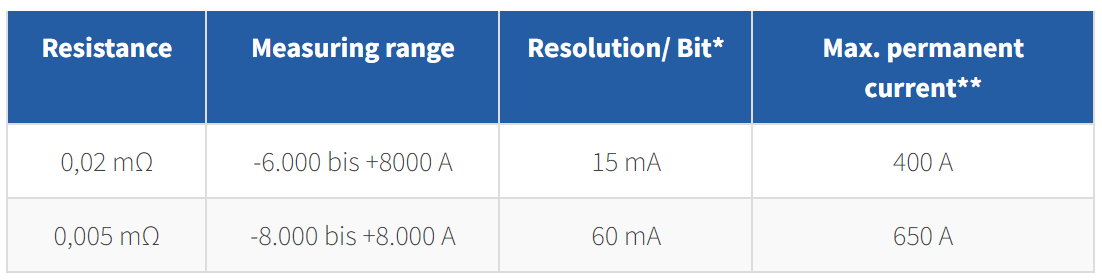

[ BF3 ]
크기 (길이/너비/높이): 84x36x15 mm
션트 연결: 구리 레일 20x3x200 mm
* 각 경우에 가장 작은 측정 범위에서의 사양
** 실온(23°)에서
[ 프로브 변형 ]
HV-HI-Probe
High-Current-Probes:
Dimension BF1: 42x16x15 mm (L/B/H)
Dimension BF2: 68x27x15 mm (L/B/H)
Dimension BF3: 90x42x15 mm (L/B/H)
