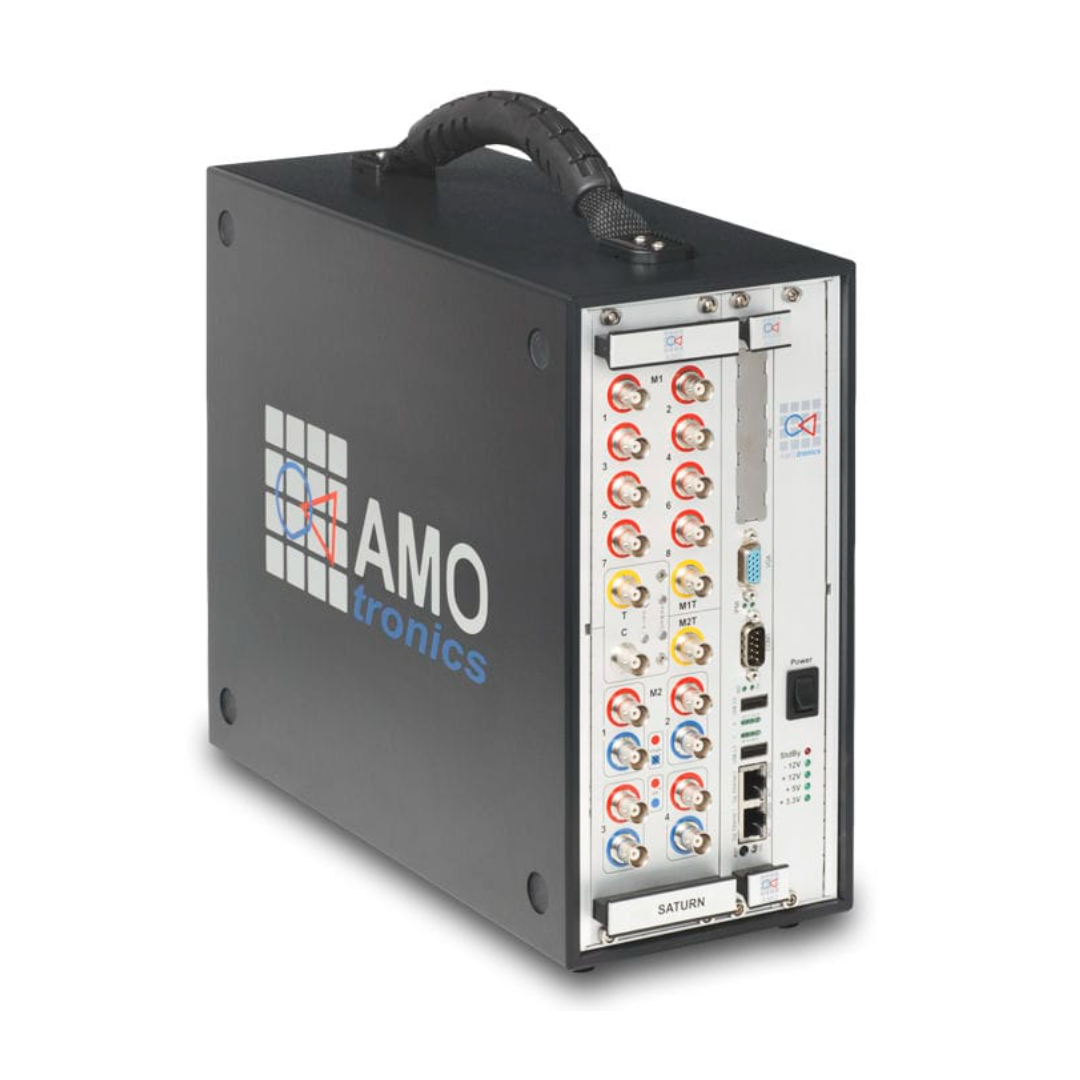

AMOtronics의 SATURN Transient Recorder 제품군은 최고 수준의 측정 기술을 제공합니다.
확장 가능하고 유연한 데이터 수집 시스템은 다양한 하이엔드 애플리케이션을 포함한 광범위한 사용 사례에 적합합니다.
SATURN Transient Recorder는 해상도가 최대 20Bit이고 샘플링 속도가 200kHz ~ 2GHz인 고정밀 동기 측정을 가능하게 합니다.
그것들은 과도 신호의 빠른 기록과 대량의 측정된 데이터의 시간 절약 처리를 위해 설계되었습니다.
SATURN Transient Recorder는 휴대용 시스템 및 19인치 랙 장착용 하우징까지 다양한 샤시 옵션으로 제공됩니다.
특정 측정 과제에 따라 Saturn 레코더는 데이터 수집 및 제어를 위한 다른 모듈을 장착할 수 있습니다.
또는, 이러한 모듈은 광섬유 케이블을 통해 소위 SATURN 광 트랜스미터에 연결되는 광섬유 모듈로 대체될 수 있습니다.
이러한 별도의 측정 프로브는 위험 환경에서 사용하도록 특별히 개발되었으며 측정 물체까지의 장거리를 포함하도록 개발되었습니다.
광섬유 케이블을 통한 데이터 전송은 고전압 시험, 폭발 시험 및 이와 유사한 까다로운 애플리케이션에서 신뢰할 수 있는 안정성을 제공합니다.
AMOtronics의 Transient Recorders의 또 다른 주요 특징은 SATURN Studio II 소프트웨어 입니다.
현장에서 입증된 운영 인터페이스는 최종 사용자가 쉽게 시스템을 구성하고, 측정을 수행하고, 측정된 데이터를 표시하고
디스크에 저장할 수 있도록 해줍니다. 또한 이 소프트웨어는 대규모 데이터 세트의 신속한 인터렉티브 분석을 가능하게 할 뿐만 아니라
국제 표준에 따라 생성된 보고서를 포함한 완전 자동화된 평가도 가능하게 합니다.

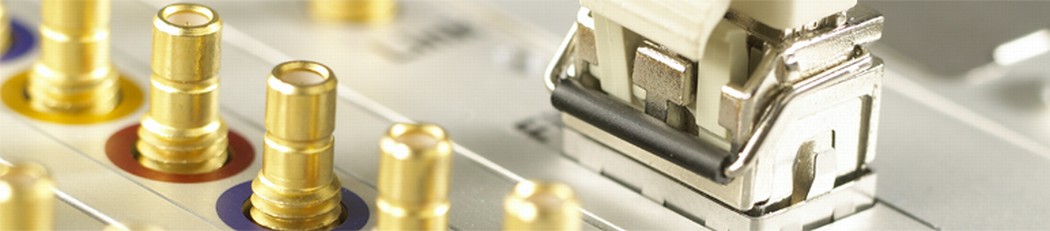

- 하우징 및 커넥터 유형에 따라 최대 240개 채널 (SMB, BNC, UHF, LEMO 등)
- 데이터 수집, 신호 출력 및 제어를 위한 모듈이 포함된 가변 구성
- 200kS/s...2GS/s 획득 속도, 8Bit...20비트 분해능 (모듈에 따라 다름)
- 소프트웨어를 통해 입력 범위 선택 가능(센서에 개별적으로 적응 가능)
- 다양한 신호 조절 옵션(온도, 압력, 변형률, 가속, 부하 등)
- 트리거 전/후 시간을 포함한 유연한 트리거 구성(기록 지속 시간)
- 광섬유 커플링 측정 프로브 (최적의 galvanic isolation 및 거리 연결)
- 여러 시스템의 선택적 커플링 및 정밀한 동기화
- 업계 표준 cPCI 아키텍처를 기반으로 하는 강력한 하드웨어
- 통합 슬롯-PC (독립형 측정 시스템으로 사용하거나 노트북/PC를 사용하여 이더넷을 통한 완전한 원격 제어)
- 간편한 업데이트 및 애플리케이션별 적응을 위한 재구성 가능한 하드웨어 (예 : 맞춤형 실시간 데이터 분석을 위한 온보드 FPGA 프로세서 사용)
- 사용자 친화적인 소프트웨어(단순 구성, 빠른 데이터 스토리지, 디스플레이 및 분석,
선택적 어플리케이션별 사용자 인터페이스 및 보고서 생성을 포함한 자동화된 프로세스)

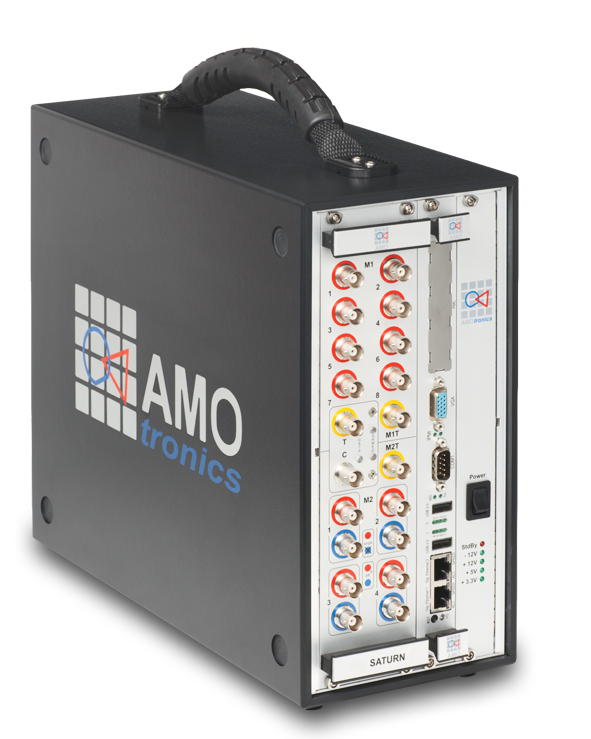

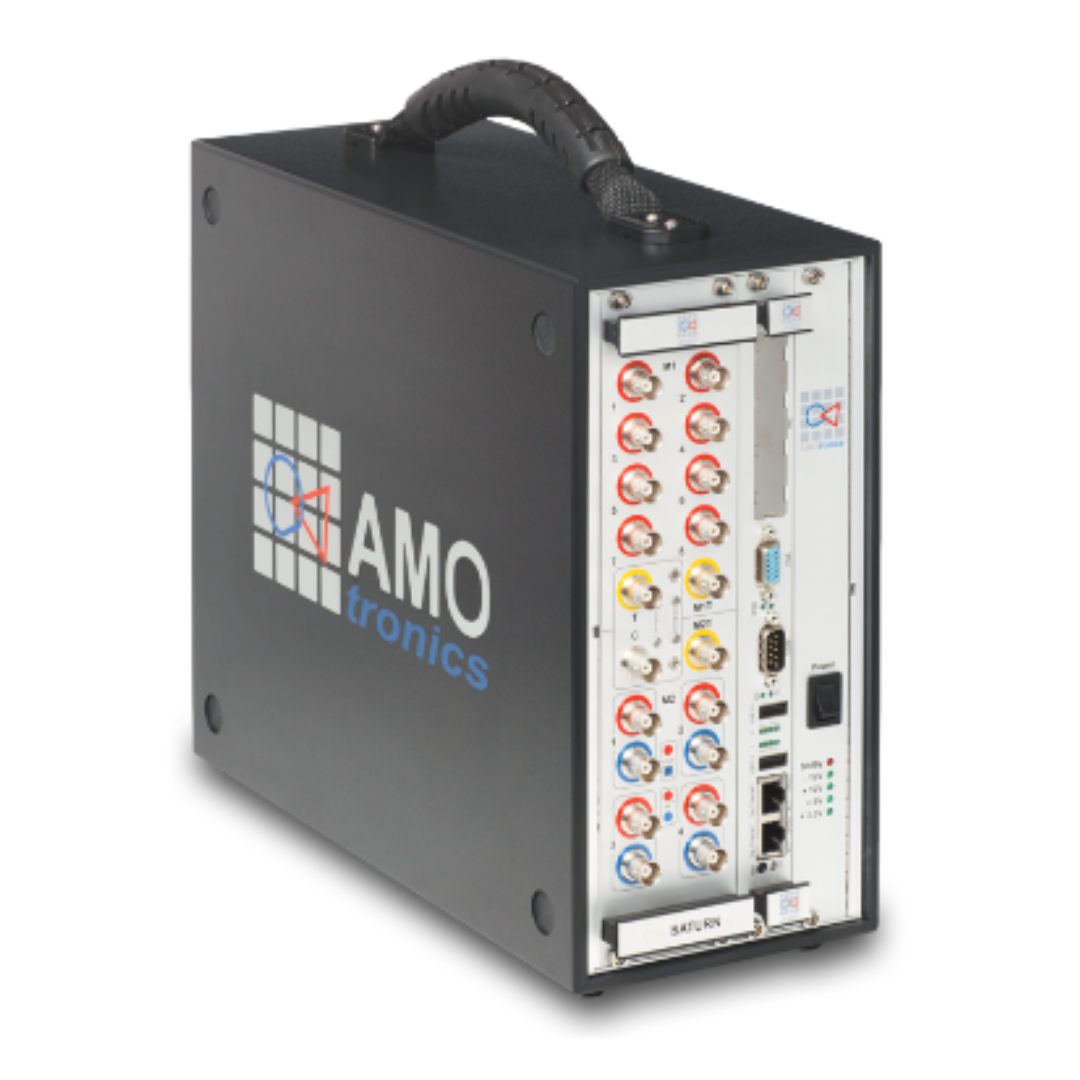

SATURN Flat
FlatSaturn은 최대 3개의 캐리어 보드를 장착할 수 있는 가장 작은 SATURN Recorder이다.
이를 통해 최대 16개(BNC) 또는 48개(SMB) 채널 또는 최대 24개의 커넥터를 Satellite라고 하는 광 채널에 사용할 수 있다.
작은 사이즈와 견고한 디자인으로 휴대형 고속 측정 시스템에 이상적이다.
SATURN Cube
SATURN 큐브는 각각 최대 32개(BNC) 또는 112개(SMB) 채널을 위한 7개의 슬롯을 제공한다.
이 중간 크기의 Saturn Recorder는 광범위한 측정 응용 프로그램을 제공한다. 그것은 모든 실험실 책상에 적합하며
더 많은 채널 수가 필요한 모바일 애플리케이션에도 적합하다.
SATURN Desk
SATURN Desk 하우징은 최대 240채널의 15개의 슬롯을 제공한다.
이 Saturn Recorder는 다채널 어플리케이션을 위한 고속 데이터 수집 시스템이다.
채널 수가 많은 모바일 사용 사례뿐만 아니라 실험실에서의 고정된 환경에도 적합하다.
SATURN Rack
SATURN Rack은 완전한 산업용 19인치 랙타입이다. 랙 장착을 위한 최적의 솔루션을 제공한다.
각 랙은 사양에 영향을 주지 않고 최대 240개의 채널을 호스팅할 수 있다.
여러 SATURN Recorder를 커플링 및 동기화할 수 있으므로
랙 하우징은 채널 수가 매우 많은 어플리케이션을 위한 공간 절약 솔루션이 된다.
SATURN Transient Recorder 모듈
각 SATURN 레코더 섀시는 여러 SATURN 모듈 캐리어 보드를 포함할 수 있다.
새턴 모듈 캐리어 보드는 6U cPCI 형식으로 설계되었으며, 재구성 가능한 로직과 대용량 데이터 메모리를 갖추고 있다.
각 보드는 기본 120, Fast 150, 이벤터 마커 또는 아날로그 출력 중 두 가지 다른 모듈을 장착할 수 있다.
모든 기능은 디지털 광섬유 트랜스미션 모듈과 모듈을 위한 배터리 구동
"Satellite" 하우징을 통해 galvanic isolation 버전에서 실현될 수 있다.
SATURN Module Series Basic 120
기본 120 시리즈는 모듈당 8개의 단일 엔드 입력 채널을 제공하며, 최대 수집 속도는 200kS/s~3MS/s이며, 분해능은 16비트~20비트입니다.
하나의 캐리어 보드에 2개의 모듈을 사용함으로써 매우 공간 절약적인 방법으로 슬롯당 16개의 채널을 제공할 수 있습니다.
또한 분해능이 10비트인 채널당 1GS/s 또는 채널당 2GS/s(2채널 모드)를 제공하는 4채널 모듈도 있습니다.
SATURN Module Series Fast 150
Fast 150 시리즈는 채널당 최대 100MS/s까지 1MS/s에서 시작하는 최대 샘플링 속도와 14-18비트 범위의 분해능을 가진 차동 입력 채널을 제공합니다.
예를 들어 1채널 모드에서는 채널당 100MS/s, 4채널 모드에서는 채널당 25MS/s를 제공하는 전환형 모듈도 있습니다.
대역폭은 설정에 따라 자동으로 조정됩니다. 전면 구성 앰프는 항상 차동이며 6개의 입력 범위에서 사용할 수 있습니다.
데이터 트리거 및 TTL 트리거 입력은 각 모듈에 대해 별도로 구성할 수 있습니다.
선택적으로 사용 가능한 입력 임피던스(50Ω / 1MOhm) 와 전환 가능한 AC/DC 커플링입니다.
필요한 경우 프론트엔드 앰프도 지능적인 샘플링을 통해 향상된 신호 대 노이즈 비율과 비트 향상으로 사용할 수 있습니다.

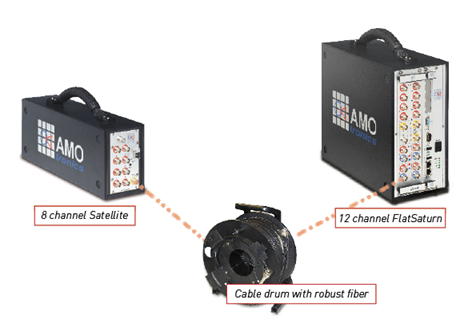

SATURN Satellite - Fiber Coupled Measuring Probe
내장 측정 모듈을 사용하는 대신 SATURN Recorder에는 광섬유 모듈을 장착할 수 있다.
이 모듈들은 디지털 광케이블을 통해 외부 SATURN 측정 Satellite(사진 참조)에 연결됩니다.
Satellite는 SATURN 기본 장치에서 원격으로 제어됩니다. 순수 광통신 및 데이터 전송은 원격 테스트 프로브와 SATURN 기본 장치 사이의
최적의 갈바닉 분리를 보장합니다. 소위 광섬유 트랜스미션 라인으로 불리는 이러한 전송 라인은 시험 물체와
데이터 기록 시스템 사이의 큰 거리를 연결할 수 있을뿐만 아니라 부동 측정을 모두 허용합니다.
또 다른 응용 분야에서는, 예를 들어, 탄도 실험과 폭발 시험의 경우처럼, 주요 초점은 장거리 교대에 있습니다.
디지털 명령과 광섬유 케이블을 통한 데이터 전송은 필요한 경우 프로브와 측정 시스템 사이의 수십 마일/킬로미터의 거리를 허용합니다.
SATURN Recorder는 다양한 케이블 길이와 신호 전송 시간의 차이를 자동으로 보정합니다.
이는 멀티 채널 애플리케이션에서도 모든 채널 간에 동기식 데이터 기록을 보장합니다.
SATURN Studio II의 현대적인 소프트웨어 아키텍처는 SATURN 시스템을 위한 완벽한 운영 환경을 제공합니다.
드래그 앤 드롭을 통해 모든 크기의 SATURN 시스템을 쉽게 처리할 수 있습니다.
수백 GB의 데이터 세트를 관리하는 것은 매우 효율적이다. 강력하고 잘 문서화된 소프트웨어 인터페이스(API)는 기가비트 LAN을 통해
SATURN Transient Recorder의 완전한 원격 제어를 가능하게 합니다.
향상된 네트워크 통합으로 인해 요청 시 AMOtronics 엔지니어는 전 세계적으로 설치된 모든 시스템에 빠른 속도로 엑세스하여
유능한 온라인 지원을 받을 수 있습니다.
1. 전력 산엽
- 회로 차단기 테스트(고전압)
- 퓨즈 테스트
- 경량 임펄스 / 전류 임펄스 분석 (IEC 61083)
- 전력 고조파 분석
- Powerline 결함 및 과도 현상
2. 군대 / 우주
- 탄도 연구
- 극 초음속 바람 채널 테스트
- 터보 기계 시험
- 추진 시스템
- 불꽃 기술 연구
- 진도 및 모달 해석
- 위성 테스트
- 재료 연구
3. 자동차 및 내구성 시험
- 엔진 분석
- 선거인 이동성
- 자동차 전자 장치의 고장 분석
- 에어백 점화기 연구
- ABS 제동 시스템
- 엔진 관리 장치
- 연료 분사 시스템
- 대규모 스트레인 게이지 레코딩
