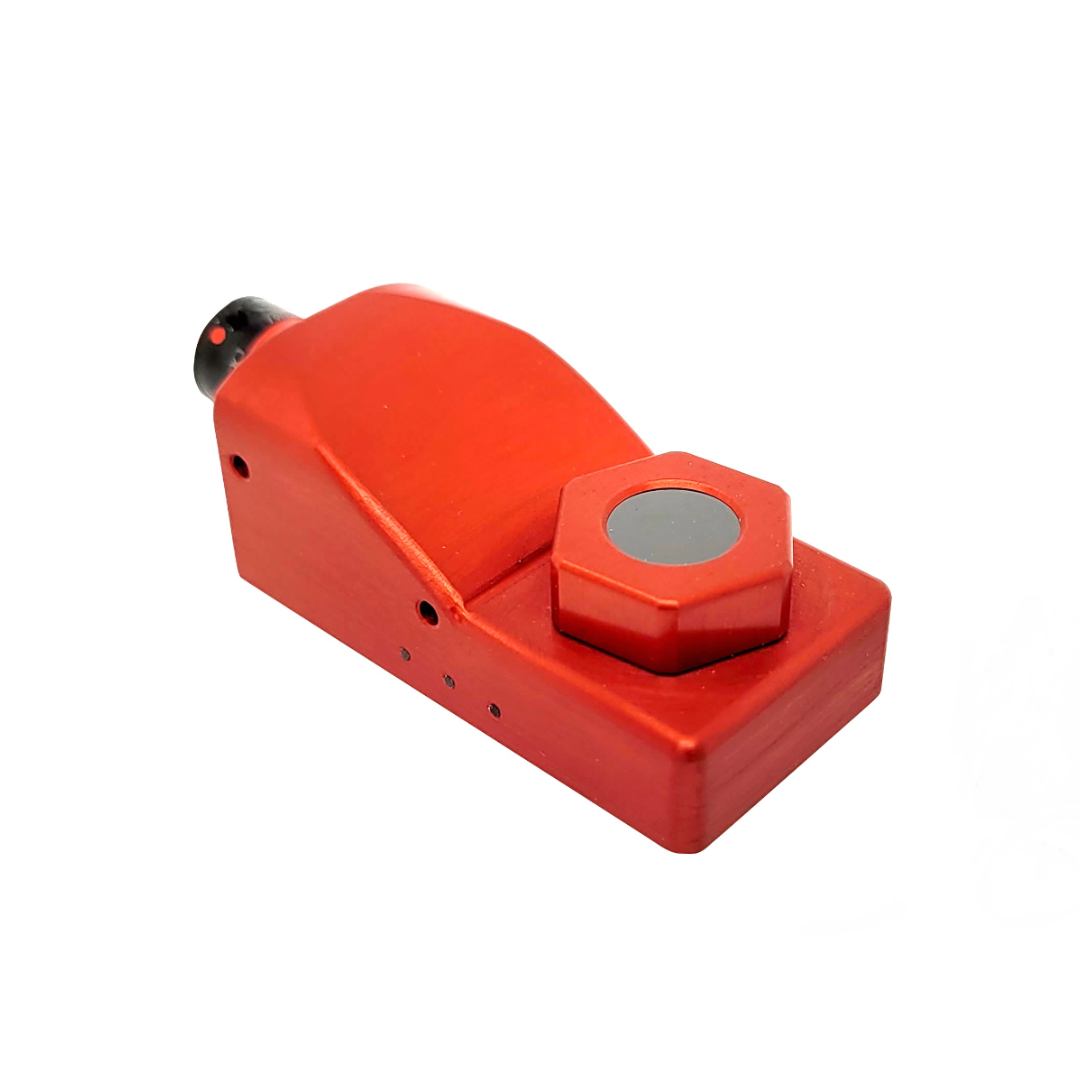

MIB-PTP-E
이더넷 출력 고속 마이크로볼로미터Fast Micro-Bolometer for Temperature Measurement with Ethernet Output
마이크로볼로미터 방식의 열화상 센서에 이더넷 출력과 내장 저장 기능을 더한 모델입니다. 80 × 60 픽셀의 공간 분해능으로 온도 분포를 측정하고, IEEE1588 PTP v2 하드웨어 타임스탬프로 여러 센서를 정밀하게 동기화합니다. 8GB 내장 메모리에 데이터를 직접 기록할 수 있습니다.
- 80×60공간 분해능 (픽셀)
- 100Hz샘플링 주기
- 8GB내장 저장
- PTP v2정밀 동기화
제품 소개
이더넷 연결과 내장 기록으로, 여러 대를 동기화해 운용할 수 있습니다.
이더넷 기반 데이터 전송과 설정
MIB-PTP-E는 100Base-Tx 이더넷으로 측정 데이터를 전송합니다. 전송 계층은 UDP와 TCP 중 선택할 수 있고, 기본 설정은 UDP입니다.
설정은 내장 웹서버를 통해 브라우저에서 수행합니다. IP 주소·넷마스크·게이트웨이·목적지 주소와 포트를 지정할 수 있어, 별도 소프트웨어 설치 없이 구성할 수 있습니다.
- 기본 IP 192.168.0.1 · 넷마스크 255.255.255.0
- 목적지 192.168.0.2 · 포트 5000
- 출력 데이터 속도 100Hz
PTP 동기화와 내장 저장
IEEE1588 PTP v2를 하드웨어 타임스탬프 방식으로 지원합니다. 여러 대의 센서를 함께 쓸 때 시각을 정밀하게 맞출 수 있어, 측정값을 시간축에서 정확히 겹쳐 볼 수 있습니다.
8GB 내장 메모리에 데이터를 직접 기록합니다. 10Hz로 기록하면 약 23분, 1Hz로 기록하면 약 4시간 분량을 저장할 수 있습니다.
- 워밍업 시간 2분
- 렌즈 보호재: 교체 가능한 실리콘 윈도우
- 브래킷 기본 제공
주요 특징
80 × 60 픽셀 분해능
마이크로볼로미터 매트릭스로 온도 분포를 면 단위로 측정합니다.
이더넷 출력
100Base-Tx로 UDP 또는 TCP 전송을 지원합니다.
PTP v2 정밀 동기화
하드웨어 타임스탬프로 여러 센서의 시각을 맞춥니다.
8GB 내장 저장
외부 장비 없이 센서 자체에 데이터를 기록합니다.
웹 기반 설정
내장 웹서버로 브라우저에서 파라미터를 조정합니다.
교체형 실리콘 윈도우
렌즈 보호 윈도우를 교체할 수 있어 유지보수가 간편합니다.
IP65 보호등급
알루미늄 하우징에 IP65 보호등급을 갖췄습니다.
상태 표시 LED
적색·녹색·황색 LED로 동작 상태를 확인할 수 있습니다.
상세 기능
기록 용량
기록 주기에 따른 최대 저장 시간입니다.
| 기록 주기 | 10 Hz | 1 Hz |
|---|---|---|
| 최대 기록 시간 | 23 분 | 4 시간 |
이더넷 및 소프트웨어 설정
이더넷 버스
- 규격 100Base-Tx
- PTP 동기화: IEEE1588 PTP v2 (하드웨어 타임스탬프)
- 전송 계층 UDP 또는 TCP (설정 가능)
- 설정 인터페이스: 내장 웹서버
기본 설정값
- IP 주소 192.168.0.1
- 넷마스크 255.255.255.0
- 게이트웨이 192.168.0.254
- 목적지 192.168.0.2 · 포트 5000
- 출력 데이터 속도 100 Hz
핀 배열
| 1 · 2 | 공급 (Supply) · GND |
|---|---|
| 3 · 4 | 이더넷 TX+ · TX- |
| 5 · 6 | 이더넷 RX+ · RX- |
| 7 · 8 | 예약 — 연결하지 마십시오 |
| 9 | PTP 동기 (TTL 출력) |
* 커넥터는 ASDD006-09PN-HE이며, 상대 커넥터는 ASDD60609SN-HE입니다.
활용 분야
여러 지점의 온도 분포를 동기화해 계측하는 시험에 적용됩니다.
제품 사양
적외선 온도 측정, 이더넷, 기록, 전기·기구·환경 사양으로 나누어 정리했습니다.
적외선 온도 측정
| 측정 범위 | 0 ~ +200 ℃ |
|---|---|
| 정확도 | 정확도 표 참조 |
| 응답 시간 | 20 ms |
| 샘플링 주기 | 100 Hz |
| 분해능 | 0.1 ℃ |
| 워밍업 시간 | 2 분 |
| 공간 분해능 | 80 × 60 픽셀 |
| 감지 소자 | 마이크로볼로미터 매트릭스 |
| 파장 | 8 ~ 14 μm |
| 교정기 | ECN 100 N12 (e=1) |
| 수평 시야각 | 53 ° |
| 수직 시야각 | 40 ° |
| 렌즈 보호 | 교체 가능한 실리콘 윈도우 |
| 내부 온도 정확도 | ± 0.5 ℃ |
| 내부 온도 분해능 | 0.1 ℃ |
이더넷 · 기록
| 규격 | 100Base-Tx |
|---|---|
| PTP 동기화 | IEEE1588 PTP v2 (하드웨어 타임스탬프) |
| 출력 전송 계층 | UDP 또는 TCP (설정 가능) |
| 설정 인터페이스 | 내장 웹서버 |
| 내장 저장 용량 | 8 GB |
| 최대 기록 주기 | 100 Hz |
| 최대 기록 시간 | 10Hz 기준 23분 · 1Hz 기준 4시간 |
전기 · 기구 · 환경
| 공급 전압 | 6 ~ 30 V |
|---|---|
| 소비 전류 (12V 기준) | 90 mA |
| 치수 (브래킷 제외) | 65.8 × 26.2 × 21.6 mm |
| 재질 | 알루미늄 |
| 중량 (브래킷 제외) | 38 g |
| 보호등급 | IP65 |
| 진동 시험 | 20 Gpp 5' |
| 충격 | 500 G |
| 동작 온도 | -20 ~ +85 ℃ |
| 보관 온도 | -40 ~ +125 ℃ |
| 커넥터 | ASDD006-09PN-HE (상대 커넥터 ASDD60609SN-HE) |
| 메이커 | TEXYS International (프랑스) |
* 본 제품은 데이터 기록용으로 설계되었습니다. 폐루프 제어 시스템에 적용할 경우, 그에 따른 책임은 사용자에게 있습니다.
