클러치 적외선 온도 센서 500℃Clutch Infrared Temperature Sensor 500℃
클러치처럼 좁고 뜨거운 공간의 온도를 비접촉으로 측정하는 적외선 센서입니다. 지름 11mm의 소형 원통 헤드를 측정 지점에 두고, 신호 처리부는 최대 500mm 떨어진 위치에 분리해 설치할 수 있어 열원 근처의 장착 제약을 줄였습니다. 최대 500℃까지 1 %FS 정확도로 측정합니다.
- 500℃측정 범위
- 1 %FS정확도
- 50ms응답 시간
- Ø11mm센서 헤드 지름
제품 소개
센서 헤드와 신호 처리부를 나눠, 좁고 뜨거운 공간에서도 설치가 가능합니다.
열원과 전자부를 떼어 놓는 분리 구조

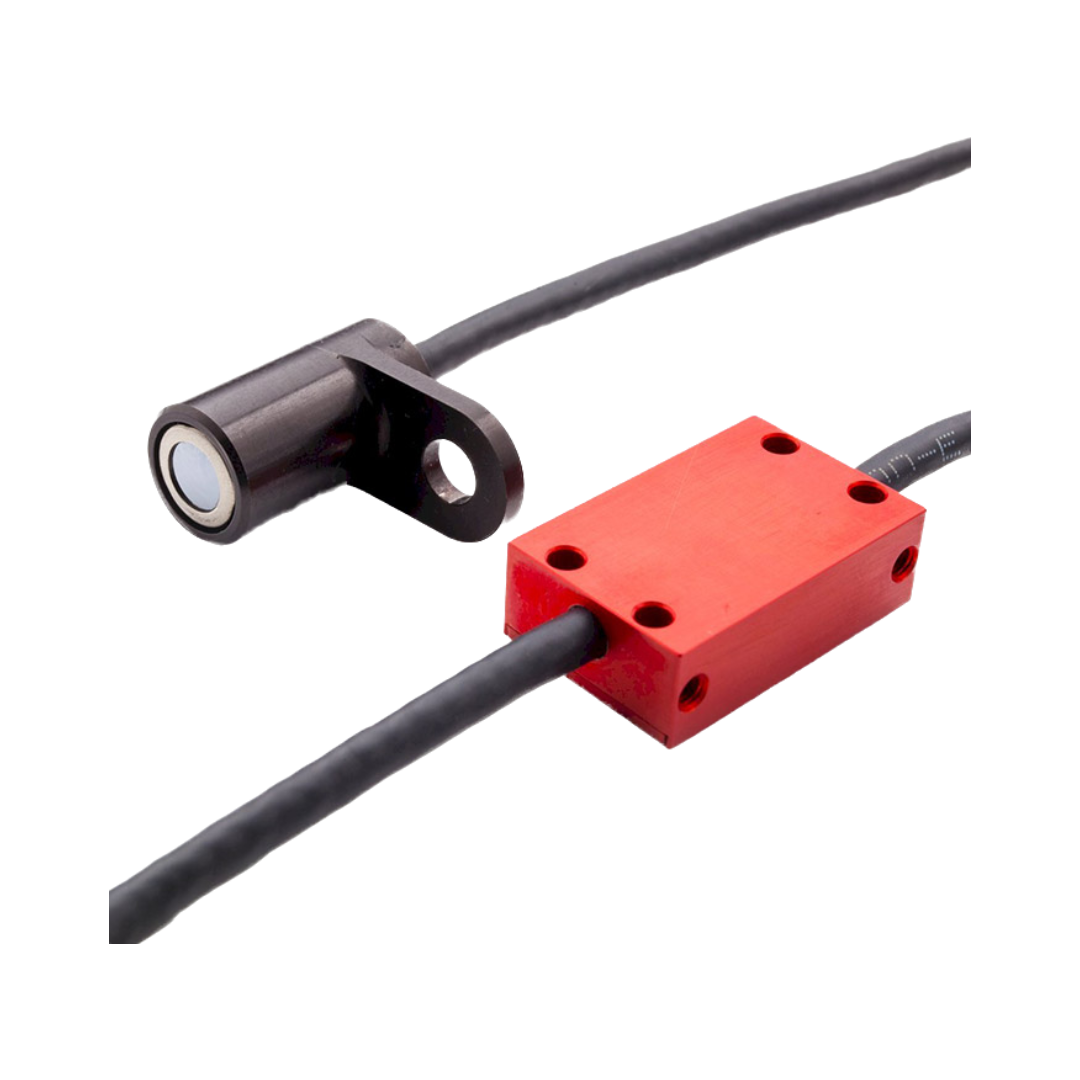

INF-CLT-500은 측정 지점에 놓이는 소형 센서 헤드와, 신호를 처리하는 케이싱이 케이블로 연결된 구조입니다. 두 부분 사이는 최대 500mm까지 떨어뜨릴 수 있습니다.
덕분에 온도가 높은 클러치 주변에는 지름 11mm의 작은 헤드만 배치하고, 전자부는 상대적으로 온도가 낮은 곳에 두는 방식으로 설치할 수 있습니다.
- 센서 헤드: 지름 11mm · 길이 20mm 원통
- 연결 케이블: 4×26AWG, RW-200E 튜빙
- 출력 케이블: 3×26AWG 1m, 250V 200℃ 정격
실리콘 렌즈 서모파일과 빠른 응답
감지 소자로 실리콘 렌즈를 적용한 서모파일을 사용합니다. 8~14μm 대역의 적외선을 받아 500℃까지의 온도를 1 %FS 정확도로 측정합니다.
응답 시간은 50ms로, 클러치 체결·해제처럼 짧은 시간에 변하는 온도 거동을 따라갈 수 있습니다. 출력은 0~5V 아날로그 신호입니다.
- 500℃ 기준 분해능 25mV/℃
- 측정 거리 30~100mm, 시야각 5:1 (50mm 기준)
- 방사율 99% 조건 기준
주요 특징
비접촉 적외선 측정
회전하거나 접근이 어려운 클러치 표면 온도를 닿지 않고 측정합니다.
최대 500℃ 대응
500℃까지 1 %FS 정확도로 측정하며, 500℃ 기준 25mV/℃의 분해능을 제공합니다.
분리형 구조
센서 헤드와 신호 처리부를 최대 500mm 떨어뜨려 설치할 수 있습니다.
50ms 빠른 응답
짧은 시간에 변하는 클러치 온도 거동을 따라갑니다.
소형 센서 헤드
지름 11mm, 길이 20mm의 원통형으로 좁은 공간에 배치할 수 있습니다.
실리콘 렌즈 서모파일
8~14μm 대역을 감지하는 서모파일 소자를 사용합니다.
넓은 공급 전압 범위
5~16V에서 동작하며 소비 전류는 1.5mA입니다.
상위 기종 선택 가능
더 높은 온도가 필요하면 700℃ 사양의 INF-CLT-700을 선택할 수 있습니다.
상세 기능
교정 값
카본 소재 기준의 온도 대비 출력 전압입니다.
| 온도 | 0℃ | 50℃ | 100℃ | 150℃ | 200℃ | 250℃ | 300℃ | 350℃ | 400℃ | 450℃ | 500℃ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 출력 (V) | 0.00 | 0.05 | 0.16 | 0.34 | 0.59 | 0.93 | 1.38 | 1.97 | 2.72 | 3.65 | 4.80 |
* 출력은 온도가 높아질수록 기울기가 커지는 비선형 특성을 가집니다.
광학 사양
감지 소자
실리콘 렌즈를 적용한 서모파일을 사용합니다.
측정 거리
30~100mm 범위에서 측정합니다.
시야각
적외선 신호 90% 기준 50mm 거리에서 5:1의 시야 비율을 가집니다.
파장
8~14μm 대역의 적외선을 감지합니다.
방사율
99% 조건 기준으로 설정되어 있습니다.
측정 영역
50mm 거리에서 지름 약 10mm의 영역을 측정합니다.
배선
| 적색 (Red) | 5 ~ 16 V 공급 |
|---|---|
| 백색 (White) | 신호 출력 |
| 청색 또는 흑색 (Blue / Black) | 0 V |
| 편조 (Braid) | 연결하지 않음 |
활용 분야
구동계 열 관리가 필요한 주행 시험과 레이싱 현장에 적용됩니다.
제품 사양
| 측정 범위 | 500 ℃ |
|---|---|
| 정확도 | 1 % FS |
| 분해능 (500℃ 기준) | 25 mV/℃ |
| 응답 시간 | 50 ms |
| 공급 전압 | 5 ~ 16 V |
| 소비 전류 | 1.5 mA |
| 출력 신호 | 0 ~ 5 V |
| 감지 소자 | 실리콘 렌즈 서모파일 |
| 측정 거리 | 30 ~ 100 mm |
| 방사율 | 99 % |
| 시야각 (90% 방사) | 5 : 1 (50mm 거리 기준) |
| 파장 | 8 ~ 14 μm |
| 동작 온도 | -20 ~ +100 ℃ |
| 보관 온도 | -40 ~ +125 ℃ |
| 하우징 재질 | 알루미늄 |
| 센서 헤드 치수 | 지름 11 mm × 길이 20 mm |
| 신호 처리부 치수 | 25 × 16 × 8 mm |
| 헤드–처리부 간 거리 | 최대 500 mm |
| 중량 (케이블 제외) | 15 g |
| 출력 케이블 | 1 m · 3×26AWG FEP 주석도금 구리 편조 · 250V 200℃ |
| 연결 케이블 | 4×26AWG · RW-200E 튜빙 |
| 메이커 | TEXYS International (프랑스) |
* 더 높은 온도 범위가 필요한 경우 700℃ 사양의 INF-CLT-700을 선택할 수 있습니다.
