935-14 Series
Semi Standard
Thermocouples

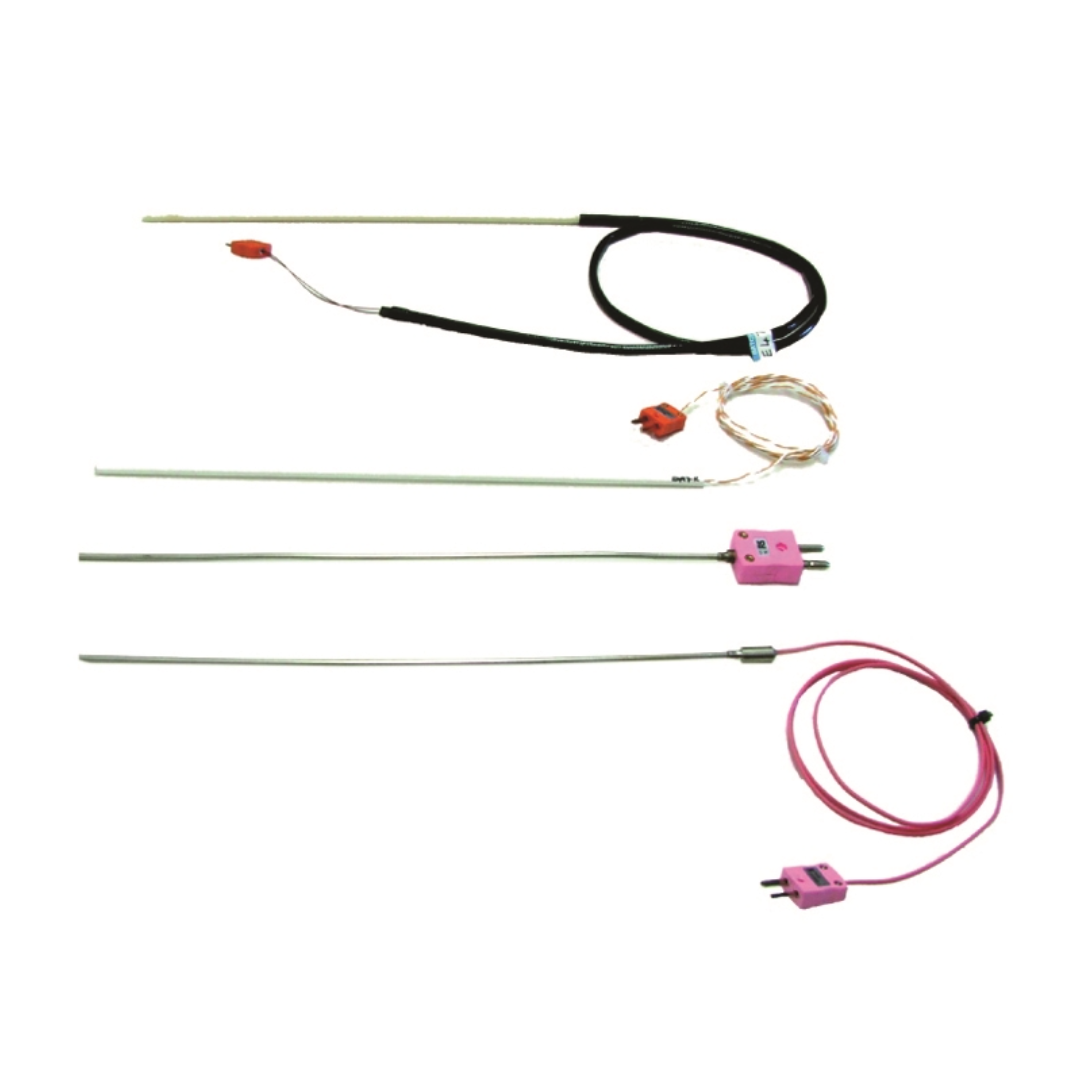

드라이 블록과 온도 지시계용 준표준 열전대Reference Probes — Semi Standard Thermocouples
드라이 블록의 기준 프로브나 온도 지시계용 프로브로 사용하는 준표준 열전대입니다. 별도의 냉접점을 갖춘 실험실용 표준 열전대보다 비용 부담이 적어 다양한 산업 현장에서 쓰입니다. 고온용 귀금속(백금·백금로듐) 타입과, 비교적 저렴하고 원하는 형태로 구부릴 수 있는 MIMS Type N 타입 중에서 용도에 맞춰 고릅니다.
- 0~1300℃귀금속 타입
- 0~1200℃Type N 타입
- R·S·N열전대 타입
- 10종모델 구성
현장 교정 작업에 맞춘 기준 열전대
실험실용 표준 열전대는 별도의 냉접점 시스템이 필요해 현장에서 쓰기에는 번거롭습니다. 935-14 준표준 열전대는 1 m 케이블 끝에 미니어처 플러그가 달려 있어, 드라이 블록이나 온도 지시계에 바로 꽂아 기준 프로브로 사용합니다. 귀금속 타입과 Type N 타입 두 갈래로 나뉘며, 필요한 온도와 예산에 맞춰 고를 수 있습니다.
바로 연결하는 구성
1 m 케이블과 미니어처 플러그로 마감되어 드라이 블록·지시계에 바로 연결합니다.
귀금속 타입
고순도 백금 와이어와 세라믹 시스 구조로, 1300 ℃까지 사용합니다. 캐리 케이스가 포함됩니다.
Type N 타입
금속 시스 MIMS 구조라 원하는 형태로 구부릴 수 있고 귀금속 타입보다 저렴합니다.
주요 특징
기준 프로브로 쓰기 위한 구성입니다.
넓은 온도 범위
귀금속 타입은 0 ~ 1300 ℃, Type N 타입은 0 ~ 1200 ℃를 담당합니다.
수명과 안정성
귀금속과 Type N 조합으로 수명, 안정성, 재현성을 확보합니다.
냉접점 시스템 불필요
별도의 냉접점 장치 없이 지시계나 드라이 블록에 바로 연결해 사용합니다.
순백금 결선 사양
935-14-88은 미니어처 플러그까지 전부 백금선으로 이어지는 전(全) 귀금속 구성입니다.
형상 변경이 가능한 Type N
MIMS 구조라 필요한 형태로 구부려 쓸 수 있습니다. 단자 형태도 세 가지 중에서 고릅니다.
UKAS 교정 옵션
인정 실험실의 UKAS 교정 성적서를 옵션으로 받을 수 있습니다.
상세 기능
타입별 구성 차이와 취급 시 주의사항입니다.
귀금속 타입 — 935-14-91과 935-14-88
두 모델 모두 지름 5 mm, 길이 300 mm의 세라믹 시스 구조에 고순도 백금 와이어를 사용하며 1300 ℃까지 씁니다. 차이는 케이블입니다. 935-14-91은 미니어처 플러그까지 보상 케이블로 이어지고, 935-14-88은 플러그까지 전부 백금 케이블로 이어져 접점에서 생길 수 있는 오차 요인을 줄입니다.
- 935-14-91 — 1 m 보상 케이블 + 미니어처 플러그, Pegasus 및 범용
- 935-14-88 — 1 m 백금 케이블 + 미니어처 플러그, 산업용 실무 표준
- R형·S형 선택 가능
- 캐리 케이스 포함
Type N 타입 — 형상과 단자 선택
금속 시스 MIMS 구조의 Type N 열전대는 귀금속 타입보다 저렴하고, 필요하면 원하는 형태로 구부려 쓸 수 있습니다. 지름 3 mm에 길이 300 mm와 500 mm가 있고, 단자는 1 m 케이블 + 미니어처 플러그, 미니어처 플러그 직결, 표준 플러그 세 가지입니다.
- 935-14-63 / -64 / -65 — Ø3 mm × 300 mm
- 935-14-66 / -67 / -68 — Ø3 mm × 500 mm
- 측정 범위 0 ~ 1200 ℃
- Gemini 700 · Jupiter 650 등 교정기와 함께 사용
취급 시 주의사항
귀금속 열전대의 세라믹 시스는 깨지기 쉬우므로 항상 조심해서 다뤄야 합니다. 금속 증기 같은 오염원에서 보호하고 시스를 깨끗하게 유지해야 특성이 유지됩니다. 측정 시스템 전체의 정확도는 함께 쓰는 계측기와 사용 조건에 따라 달라지므로, 교정은 실제 사용 온도 범위와 용도에 맞춰 지정하는 것이 좋습니다.
- 세라믹 시스는 파손되기 쉬우므로 취급 주의
- 금속 증기 등 오염원 차단, 시스 청결 유지
- 교정은 사용 온도 범위와 용도에 맞춰 지정
- 손상이 의심되면 사용 전 점검 필요
제품 사양
모델별 구성과 UKAS 교정 불확도입니다.
귀금속 열전대
| 모델 | 타입 | 측정 범위 | 지름 | 길이 | 단자 구성 | 용도 |
|---|---|---|---|---|---|---|
| 935-14-91/R | R | 0 ~ 1300 ℃ | 5 mm | 300 mm | 1 m 보상 케이블 + 미니어처 플러그 | Pegasus, 범용 |
| 935-14-91/S | S | 0 ~ 1300 ℃ | 5 mm | 300 mm | 1 m 보상 케이블 + 미니어처 플러그 | 범용 |
| 935-14-88/R | R | 0 ~ 1300 ℃ | 5 mm | 300 mm | 1 m 백금 케이블 + 미니어처 플러그 | 산업용 실무 표준 |
| 935-14-88/S | S | 0 ~ 1300 ℃ | 5 mm | 300 mm | 1 m 백금 케이블 + 미니어처 플러그 | 산업용 실무 표준 |
고순도 백금 와이어와 세라믹 시스 구조이며 캐리 케이스가 포함됩니다.
Type N 열전대
| 모델 | 타입 | 측정 범위 | 지름 | 길이 | 단자 구성 | 용도 |
|---|---|---|---|---|---|---|
| 935-14-63 | N | 0 ~ 1200 ℃ | 3 mm | 300 mm | 1 m 케이블 + 미니어처 플러그 | Gemini 700, Jupiter 650 |
| 935-14-64 | N | 0 ~ 1200 ℃ | 3 mm | 300 mm | 미니어처 플러그 | 범용 |
| 935-14-65 | N | 0 ~ 1200 ℃ | 3 mm | 300 mm | 표준 플러그 | 범용 |
| 935-14-66 | N | 0 ~ 1200 ℃ | 3 mm | 500 mm | 1 m 케이블 + 미니어처 플러그 | 범용 |
| 935-14-67 | N | 0 ~ 1200 ℃ | 3 mm | 500 mm | 미니어처 플러그 | 범용 |
| 935-14-68 | N | 0 ~ 1200 ℃ | 3 mm | 500 mm | 표준 플러그 | 범용 |
금속 시스 MIMS 구조로, 필요하면 원하는 형태로 구부려 사용할 수 있습니다.
UKAS 교정 불확도 (k=2)
| 대상 | 온도 범위 | 최고 측정 능력 (±) |
|---|---|---|
| 백금 열전대 | −50 ~ 0 ℃ | 0.5 K |
| 0 ~ 50 ℃ | 0.45 K | |
| 50 ~ 660 ℃ | 0.4 K | |
| 660 ~ 1100 ℃ | 0.7 K | |
| 1100 ~ 1300 ℃ | 1.7 K | |
| 기타 열전대 | −196 ℃ | 0.3 K |
| −80 ~ 300 ℃ | 0.25 K | |
| 232 ~ 420 ℃ 초과 구간 | 0.3 K | |
| 420 ~ 660 ℃ 초과 구간 | 0.4 K | |
| 660 ~ 1100 ℃ 초과 구간 | 0.8 K |
기타 열전대의 1100 ~ 1300 ℃ 구간 불확도는 2.2 K입니다. UKAS 교정 성적서는 별도 비용으로 제공되며, 측정 시스템 전체의 정확도는 함께 사용하는 계측기와 조건에 따라 달라집니다.
