GL860-SL30

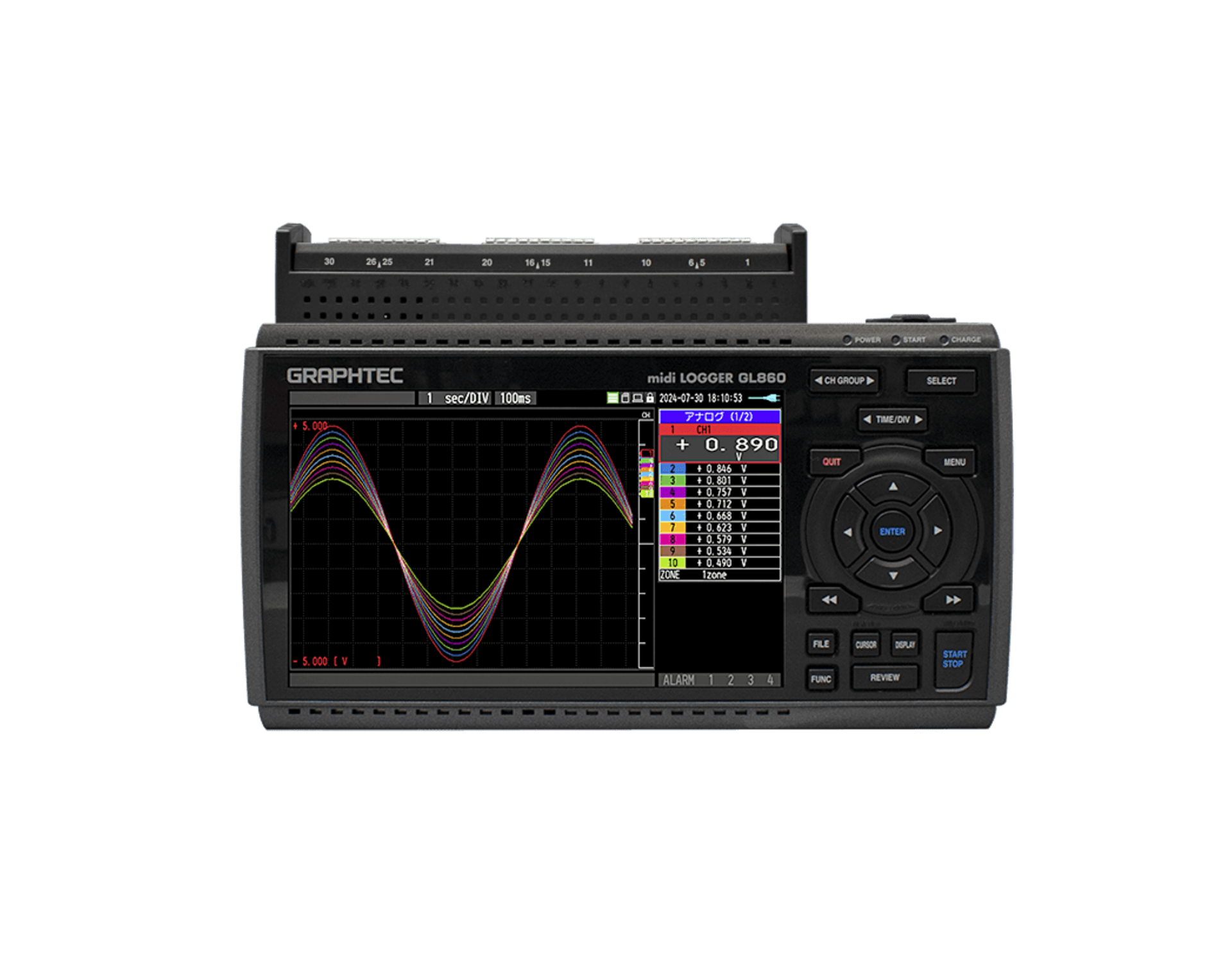

30채널 푸쉬인 단자대로 다채널 온도를 계측하는 구성midi LOGGER GL860 + B-563SL-30 Terminal
GL860 본체에 30채널 스크류리스(Push-in) 터미널(B-563SL-30)을 결합한 구성입니다. 열전대(TC)를 사용할 때 공구 없이 빠르고 간편하게 결선할 수 있고, 30채널 단위로 확장되어 다채널 구성 시 채널당 비용 효율이 높습니다. 모든 채널이 절연된 범용 입력으로 전압·온도·습도를 채널마다 선택할 수 있으며, 전압 측정 정확도는 ±0.1% F.S.입니다. 최대 200채널까지 확장할 수 있습니다.
- ±0.1%전압 정확도 F.S.
- 30chPush-in 단자
- 200ch최대 확장
- 5ms최고 샘플링
GL860-SL30 제품 소개
GL860 시리즈는 측정 환경과 결선 방식에 따라 터미널을 선택하는 다채널 데이터로거입니다. GL860-SL30은 그중 채널 수와 결선 편의성을 함께 갖춘 30채널 스크류리스(Push-in) 구성입니다.
터미널로 선택하는 GL860 시리즈
본체는 동일하고 입력 터미널만 달라집니다. GL860-SL30은 30채널 스크류리스(Push-in) 터미널 B-563SL-30을 조합해, 다채널 온도 계측에 대응합니다. 30채널 단위 확장으로 같은 채널 수를 구성할 때 터미널 수를 줄일 수 있습니다.
- GL860-WV — B-565 / 고정밀·고전압, RTD 계측 가능
- GL860-S — B-563 / 20CH 스크류, 안정적인 체결
- GL860-SL — B-563SL / 20CH 스크류리스(Push-in)
- GL860-SL30 — B-563SL-30 / 30CH 스크류리스(Push-in)
모든 채널 절연 · 범용 입력 · 멀티 채널
각 입력 채널에서 전압, 온도, 습도를 선택할 수 있습니다. 그 밖의 측정 항목은 EU 스케일링으로 대응합니다. 포토 MOS 릴레이 스캐닝 방식의 전채널 절연·밸런스 입력 구조입니다.
GL860-SL30은 베스트셀러 GL840 시리즈의 후속 모델입니다.
GL860-SL30의 주요 특징
30채널 Push-in 단자대
단일 터미널로 30채널을 수용합니다. GL860 시리즈 터미널 중 채널 수가 가장 많습니다.
열전대 결선이 빠르고 간편
열전대(TC)를 사용할 때 공구 없이 전선을 밀어 넣어 결선할 수 있어 사용 편의성이 높습니다.
30채널 단위 확장
같은 채널 수를 구성할 때 필요한 터미널·베이스 수가 줄어 다채널 구성 시 가격 효율이 높습니다.
전압 정확도 ±0.1% F.S.
20mV ~ 100V의 넓은 측정 범위에서 안정적인 전압 계측을 제공합니다.
최대 200채널 확장
확장 베이스와 연장 케이블로 최대 200채널까지 늘릴 수 있습니다.
전 채널 절연 · 밸런스 입력
포토 MOS 릴레이 스캐닝 방식으로 채널 간 간섭을 줄인 절연 입력 구조입니다.
입력 · 측정
입력 채널마다 전압·온도·습도를 선택할 수 있으며, 옵션 액세서리로 전류·디지털 I/O까지 확장됩니다.
전압 측정
작동 범위가 넓습니다. 20mV ~ 100V.
레인지: 20·50·100·200·500mV / 1·2·5·10·20·50·100V, 1-5V F.S.
정확도 ±0.1% F.S.
온도 측정
열전대: K, J, E, T, R, S, B, N, C (구형 W: WRe5-26)
온도 범위: 100℃, 500℃, 2000℃ (150℉, 750℉, 3000℉)
* B-563SL-30 터미널은 RTD 연결이 불가합니다. RTD 연결 시에는 B-565 사용을 권장합니다.
전류 측정 (4-20mA)
GL860은 션트 저항 250Ω(B-551) 옵션으로 4-20mA를 측정하며, 측정 범위를 위한 전용 1-5V 범위를 장착합니다.
* 션트 저항 B-551은 스크류리스 터미널과는 사용할 수 없습니다. 4-20mA 측정이 필요하면 스크류 타입 터미널(B-565 / B-563) 구성을 검토해 주세요.
습도 측정
습도 센서(B-530)가 옵션으로 제공됩니다. 센서 전력 공급도 본체에서 지원되며, 전용 습도 범위를 장착합니다. 측정 범위 0~100%.
디지털 I/O 포트
옵션 I/O 케이블(B-513)을 연결하여 디지털 I/O를 사용할 수 있습니다.
로직 / 펄스 입력 (4채널)
로직: 무전압 접점(A 접점, B 접점, NO, NC), 오픈 컬렉터, 전압 입력(H·L decision)
펄스: 각 채널당 회전 / 수량 카운트 / 순간 3가지 선택
알람 출력 4채널: 입력 채널별 알람 조건 설정, 발생 시 출력 1~4로 신호 출력
터미널 사양 · 최대 입력 전압
| 모델명 | B-563SL-30 터미널 |
|---|---|
| 입력 채널 수 | 30ch |
| 입력 터미널 타입 | Screwless Type |
| 입력 방식 | 포토 MOS 릴레이 스캐닝 시스템 · 모든 채널 절연, 밸런스 입력 |
| 측정 범위 (전압) | 20, 50, 100, 200, 500 mV / 1, 2, 5, 10, 20, 50, 100V / 1-5 V F.S. |
| 측정 범위 (온도) | Thermocouples: K, J, E, T, R, S, B, N, C (W: WRe5-26) RTD 연결 불가 온도 범위: 100℃, 500℃, 2000℃ (150℉, 750℉, 3000℉) |
| 측정 범위 (습도) | 0~100% (옵션 습도 센서 B-530 필요) |
| 최대 허용 입력 전압 (+/- 터미널 간) | 20mV to 2V range: 60Vp-p / 5V to 100V range: 110Vp-p |
| 최대 허용 입력 전압 (입력 터미널 간) | 60Vp-p |
| 최대 허용 입력 전압 (입력 터미널/GND 간) | 60Vp-p |
| 내전압 (입력 터미널 간) | 350Vp-p 1분 |
| 내전압 (입력 터미널/GND 간) | 350Vp-p 1분 |
| 전압 측정 정확도 | ±0.1% of F.S. |
| 작동 환경 | 0 to 45℃ |
| 크기 (GL860 포함) | 240 × 158 × 52.5 mm (돌출부 제외) |
| 무게 (GL860 포함) | 1010 g (AC 어댑터 & 배터리 제외) |
* 각 터미널의 측정 정확도는 사용 설명서를 참고하세요.
최대 입력 전압 (B-563SL-30)
- +/- 터미널 사이(A) — 60Vp-p (20mV~2V 범위) & 110Vp-p (5V~100V 범위)
- 입력 단자/입력 단자 사이(B) — 최대 입력 전압 60Vp-p, 내전압 350Vp-p (1분간)
- 입력 터미널/GND 사이(C) — 최대 입력 전압 60Vp-p, 내전압 350Vp-p (1분간)
B-565를 다른 터미널과 함께 사용하는 경우, 내전압은 더 낮은 값이 적용되고 정확도는 터미널에 따라 달라집니다.
아날로그 신호 입력 포트의 채널 확장
200채널까지 확장 가능합니다. 20ch·30ch 터미널과 확장 베이스 유닛을 조합해 필요한 채널 수를 구성합니다.
확장 베이스로 최대 200채널
확장 터미널용 연결 케이블(B-567-05 / B-567-20)을 GL860에 연결하고, 확장 터미널 베이스(B-566)에 입력 터미널을 장착하는 방식으로 채널을 늘립니다.
채널 확장의 예시
| 채널 수 | 20ch | 30ch | 40ch | 50ch | 100ch | 200ch |
|---|---|---|---|---|---|---|
| GL860 | 1 | 1 | 1 | 1 | 1 | 1 |
| 확장 터미널을 위한 연결 케이블 (B-567-05 / B-567-20) | – | – | 1 | 1 | 1 | 1 |
| 입력 터미널을 위한 베이스 유닛 (B-566) | – | – | 2 | 2 | 4 | 7 |
| 20ch 터미널 (B-565 / B-563 / B-563SL) | 1 | – | 2 | 1 | 2 | 1 |
| 30ch 터미널 (B-563SL-30) | – | 1 | – | 1 | 2 | 6 |
* B-565를 다른 터미널과 함께 사용하는 경우 내전압은 더 낮은 값이 적용되며, 정확도는 터미널에 따라 다릅니다.
본체와 터미널의 분리 설치
연장 터미널용 연결 케이블(50cm / 2m)을 사용하여 입력 터미널과 GL860을 떨어뜨려 설치할 수 있습니다. 측정이 노이즈의 영향을 받는 경우에는 샘플링 간격을 늦춰 주세요.
샘플링 · 기록 · 메모리
최대 샘플링 간격
사용 채널 수 제한 시
최대 5ms의 샘플링 간격
사용 중인 채널 수를 제한하면 최대 5ms의 샘플링 속도를 얻을 수 있습니다.
| 샘플링 간격 | 5ms | 10ms | 20ms | 50ms | 100ms | 250ms | 500ms | 1s |
|---|---|---|---|---|---|---|---|---|
| 채널 수 | 1 | 2 | 4 | 10 | 20 | 50 | 100 | 200 |
| 전압 / 습도 | ● | ● | ● | ● | ● | ● | ● | ● |
| 온도 | – | – | – | – | ● | ● | ● | ● |
SD 카드 지원 · 내장 8GB 플래시 메모리
녹화 시간 예시 (데이터 크기 2GB 기준)
| 샘플링 간격 | 5ms | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
|---|---|---|---|---|---|---|---|---|
| GBD 포맷 | 15일 | 24일 | 47일 | 54일 | 108일 | 270일 | 366일+ | 366일+ |
| CSV 포맷 | 1일 | 3일 | 8일 | 11일 | 22일 | 55일 | 111일 | 366일+ |
* 수치는 대략적인 값입니다. 캡처된 데이터의 파일 크기는 GBD 또는 CSV 형식으로 2GB 기준이며, 5ms는 1채널, 10ms는 2채널, 20ms는 4채널, 50ms는 10채널 기준입니다.
링 캡처 기능
메모리를 링 메모리 모드로 구성하면 가장 최근 데이터가 저장됩니다. 캡처 데이터 수는 1,000~200만 포인트입니다.
릴레이 캡처 기능
릴레이 모드로 메모리를 구성하면 캡처가 중지될 때까지 데이터 손실 없이 최대 2GB까지 여러 파일에 연속 저장됩니다.
메모리 루프 기능
릴레이 캡처 기능에 더해, 메모리 용량이 다 떨어지기 전에 가장 오래된 파일이 자동으로 삭제됩니다.
SD 메모리 카드 핫스왑
샘플링 간격이 100ms 이하인 경우 데이터 캡처 중에 SD 카드를 교체할 수 있습니다. * 무선랜 설치 시 SD 슬롯 사용 불가.
녹화 데이터 백업
녹화 중 데이터 백업을 위해 데이터 파일을 주기적으로 생성할 수 있으며, 해당 파일은 기기의 다른 저장 장치 또는 네트워크의 FTP 서버로 자동 전송됩니다.
- 백업 간격: 1, 2, 6, 12, 24시간
- 백업 파일 대상: SD 메모리 카드 또는 FTP 서버
- 데이터 파일 형식: GBD(바이너리) 또는 CSV(텍스트)
CSV 형식은 펌웨어 버전 1.43 이상에서 사용할 수 있으며, 이때 사용 가능한 샘플링 속도는 100ms 이하입니다. RING 모드 또는 외부 펄스 동기화 샘플링을 선택하면 백업 기능을 사용할 수 없습니다. 측정 데이터의 기록 대상으로 지정된 저장 장치는 백업 파일의 전송 대상으로 설정할 수 없습니다. 백업을 활성화하고 데이터 파일 형식을 CSV로 지정한 경우 SD 메모리 카드 교환(핫스왑) 및 릴레이 기록을 사용할 수 없습니다.
데이터 파일 검증
데이터 파일 재생 시 무결성을 확인하는 기능입니다. 데이터 파일에서 생성된 체크섬과 기록된 체크섬을 비교하며, 두 값이 일치하지 않으면 파일이 손상되었거나 변경되었을 수 있습니다. 체크섬 코드는 GL 장치에서 데이터 파일을 생성할 때 기록됩니다.
- 일반 데이터 기록 파일과 백업·링·릴레이 기록 파일에도 체크섬이 추가됩니다.
- 체크섬 추가는 GBD 형식으로 생성된 파일에 사용할 수 있습니다.
- 펌웨어 버전 1.43 이상에서 사용할 수 있습니다.
* GL100_240_840-APS 또는 GL-Connection으로 녹화 파일을 변환·저장하면 체크섬 코드가 일치하지 않습니다.
CH 복사 기능
입력, 범위, 필터, EU 등의 설정을 한 번에 복사할 수 있습니다. 채널을 선택하기만 하면 설정이 완료되므로 다중 채널 측정 시 작업 시간을 크게 줄일 수 있습니다. 트리거 및 알람 설정도 복사할 수 있습니다.
측정 환경에 따른 다중 PC 인터페이스
USB, 무선 LAN 또는 유선 LAN을 통해 PC에 연결할 수 있습니다. 무선 LAN 연결에는 옵션 B-568이 필요하며, USB 연결은 일반적인 A-B 타입 케이블을 사용합니다.
무선 LAN · 유선 LAN · Modbus/TCP
무선 LAN(B-568) — 액세스 포인트를 사용하면 라우터 없이도 PC 및 스마트 기기에 직접 연결할 수 있습니다. 스테이션 모드에서는 무선 LAN 라우터에 연결해, 환경에 따라 인터넷을 통해 원격지의 PC·스마트 기기로 데이터를 확인하고 이메일을 수신할 수 있습니다.
이더넷(10BASE-T / 100BASE-TX) — PC와 일대일 연결 또는 HUB를 통한 다중 연결이 가능합니다.
모드버스/TCP — GL860에서 레코딩한 데이터를 모드버스 통신을 통해 PLC로 전송할 수 있습니다. 레코딩 시작/정지 제어도 PLC에서 가능합니다. 자세한 내용은 SDK를 신청해 주세요.
신규 서비스 “G-REMOTE” (유료)
인터넷이 연결된 곳이라면 어디에서나 웹 브라우저를 이용해 원격 제어 및 데이터 캡처를 수행할 수 있습니다. 녹화된 데이터는 전용 클라우드 서버에 백업할 수 있습니다.
유용한 기능
- 알람 출력 기능 / 알람 이력 기능
- 향상된 CH 간 계산
- 자동 스팬 · USB 드라이브 모드
- 3가지 유형의 전원
조작성 개선
- 가속화된 웹 서버 기능
- 간소화된 파형 설정 · 불필요한 메뉴 숨기기
- 도움말 QR코드 표시
- 가시성 개선(메뉴 트리 개선)
적용 소프트웨어 · 액세서리
GL28-APS (PC용 애플리케이션 소프트웨어)
GL 시리즈를 PC에 연결해 캡처한 데이터의 설정, 기록 및 관리를 수행합니다.
- 지원 OS: Windows 11 (64bit) / 10 (64bit·32bit)
- 최대 4그룹 · 최대 1000채널
- 기록 데이터: 실시간(CSV, GBD) · 내부 메모리/SD 카드 데이터
- 표시: 아날로그·로직·펄스 파형, 디지털 값 / Y-T, Digital, X-Y 뷰
- 알람 모니터 이메일 발송 · 최대/최소/평균 표시 · 일보/월보 생성
GL-Connection (고성능 소프트웨어)
GL 시리즈와 PC를 LAN/USB로 연결하여 레코딩 데이터를 관리합니다.
기본 구성품
- 빠른 시작 가이드
- AC 어댑터: AC100-240V, 50/60Hz, 각 영역별 전원 공급 코드
옵션 액세서리
| 품목 | 모델 번호 |
|---|---|
| 20채널 내전압 고정밀 터미널 | B-565 |
| 30CH 터미널 | B-563SL-30 |
| 20CH 스크류 터미널 | B-563 |
| 20CH 스크류리스 터미널 | B-563SL |
| 입력 터미널용 베이스 유닛 | B-566 |
| 입력 터미널 커버 | B-588 |
| 연장 터미널용 연결 케이블 (50cm) | B-567-05 |
| 연장 터미널용 연결 케이블 (2m) | B-567-20 |
| 무선 LAN 유닛 * | B-568 |
| 배터리 팩 | B-573 |
| DIN 레일용 브래킷 (GL860 본체) | B-570 |
| B-566용 DIN 레일용 브래킷 | B-540 |
| GL용 입력/출력 케이블 | B-513 |
| DC 드라이브 케이블 | B-514 |
| 션트 저항기 | B-551-10 |
| AC 전원 어댑터 ** | ACADP-20 |
* 무선랜이 설치되어 있으면 SD 메모리 카드를 SD 카드 슬롯에 삽입할 수 없습니다. ** 교체용 AC 어댑터.
활용 분야
30채널 이상의 다점 온도 계측과 빠른 결선이 필요한 현장에서 사용됩니다.
제품 사양
GL860 본체 사양입니다. 터미널(B-563SL-30) 사양은 위 ‘터미널 사양’ 표를 참고하세요.
| 아날로그 입력 채널 수 | 1개 터미널(20ch/30ch) 또는 확장 유닛 사용 시 최대 200ch |
|---|---|
| 외부 입력 *1 | 트리거 또는 샘플링 1채널, 로직/펄스 4채널 전압 범위: 0 ~ +24V (공통 그라운드) 입력 신호: 무전압 접점(a접점, b접점, NO, NC), 오픈 컬렉터, 전압 입력 |
| 외부 출력 *1 | 알람 4채널 · 오픈 컬렉터 (10kΩ 저항으로 5V 풀업) |
| 샘플링 간격 | 5ms ~ 1h (5ms~50ms는 전압·습도에서 사용 가능, 채널 수 제한, 외부) |
| TIME / DIV | 1s ~ 24h |
| 트리거 기능 | 리피트 동작 Off·On 트리거 종류: Start(트리거 발생 시 캡처 시작) / Stop(트리거 발생 시 캡처 정지) 트리거 설정: Off, Level, Alarm, External, Time, Date, Week |
| 알람 기능 | 검출 방식: Level, Edge 아날로그 채널 판정: H(↑), L(↓), Window In, Window Out 로직 채널 판정: H(↑), L(↓) 펄스 채널 판정: H(↑), L(↓), Window In, Window Out 연산 채널 판정: H(↑), L(↓), Window In, Window Out |
| 펄스 입력 | 측정 모드: 회전수(RPM) / 적산 카운트 / 순간 카운트 최대 입력 주파수: 50kHz 최대 카운트 수: 50kC/샘플링 (16비트 카운터) |
| PC 인터페이스 | USB2.0 (Hi-speed), 이더넷 (10BASE-T / 100BASE-TX), 무선 LAN (B-568 옵션 사용) |
| 저장 장치 (내부) | 내장 8GB 플래시 메모리 *2 |
| 저장 장치 (외부) *3 | SD 카드 슬롯 1개 (SDHC 메모리 카드 지원, 최대 32GB) |
| 저장 내용 | 설정 조건, 측정 데이터, 화면 복사 |
| 작동 환경 | 0 ~ 45℃, 5 ~ 85%RH (배터리로 작동 시 0 ~ 40℃ / 배터리 충전 시 15 ~ 35℃) |
| 전원 (AC 어댑터) | AC100 ~ 240V / 50 ~ 60Hz |
| 전원 (DC 입력) | DC8.5 ~ 24V (최대 26.4V) |
| 전원 (배터리 팩, 옵션) | DC7.2V (2875mAh) · 2팩까지 장착 가능 |
| 소비 전력 | 36VA 이하 (AC 어댑터 사용, LCD 점등, 배터리 충전 중, AC100V 기준) |
| 진동 시험 조건 | 자동차 부품 Type 1 Class A Buzzer 상당 |
| 메이커 | GRAPHTEC |
*1 GL용 입출력 케이블(옵션 B-513)이 필요합니다. *2 기록 파일 1개당 최대 2GB입니다. *3 무선 LAN(B-568, 옵션)이 설치되어 있으면 SD 메모리 카드를 SD 카드 슬롯에 삽입할 수 없습니다.
습도 센서 B-530 (옵션) 사양
| 허용 온도 범위 | –25 ~ +80℃ |
|---|---|
| 허용 습도 범위 | 0 ~ 100% RH |
| 상대습도 측정 정확도 | ±3% RH (25℃, 5 ~ 98% RH) |
| 측정 방식 | 정전용량 방식 |
| 측정 환경별 정확도 (5 ~ 98% RH) | 0~10℃ ±5% RH / 1~20℃ ±4% RH / 20~30℃ ±3% RH / 30~40℃ ±4% RH 40~50℃ ±5% RH / 50~60℃ ±6% RH / 60~70℃ ±7% RH / 70~80℃ ±8% RH |
| 응답 시간 | 15초 (멤브레인 필터 장착 시 90% 응답) |
| 센서 출력 | 0 ~ 1 VDC |
| 외형 치수 / 케이블 길이 | φ14 × 80 mm (케이블 제외) / 3 m |
| 센서 전원 / 소비 전류 | DC+5V ~ +16V / 약 4 mA |
* 60℃ 이상에서의 측정 정확도는 참고값입니다. GL860에는 B-530을 1개만 연결할 수 있습니다.
무선 LAN 유닛 B-568 (옵션) 사양
| 통신 방식 | 무선 통신 |
|---|---|
| 설치 | SD 카드 슬롯에 장착 (장착 시 SD 메모리 카드 사용 불가) |
| 무선 LAN 규격 | IEEE802.11b / g / n |
| 기능 | PC에서의 제어 및 데이터 전송, 스마트폰·태블릿에서의 제어 및 데이터 전송 액세스 포인트: 로컬 제어 및 전송 스테이션: 로컬 제어·전송에 더해 G-REMOTE를 이용한 원격 제어 및 전송 |
| 통신 거리 | 약 40 m (장애물 및 주변 환경에 따라 달라집니다) |
| 보안 | WPS: 푸시 버튼 방식 / PIN 방식 암호화: WEP64, WEP128, WPA-PSK / WPA2-PSK (TKIP/AES), WPA/WPA2 및 TKIP/AES 자동 선택 |
* B-568은 일부 지역에서만 제공됩니다.
외형 치수 (GL860 + B-563SL-30 + B-568)
* 단위 mm, 오차범위 ±3mm.
