데이터로거[GL240/GL840] 내부 데이터 추출방법

조회수 38


GL240/840 내부 데이터 추출방법

GL240/840 내부데이터를 추출하는 방법은 크게 4가지 방법이 있습니다.

  • USB Drive Mode (GL240 / 840)
  • 웹(Web)에서 파일 다운로드 (GL840)
  • SD2에 데이터를 복사 (GL240 / 840)
  • APS에 연결하여 추출하는 방법 (GL240 / 840)

GL240장비는 LAN포트가 없어 이더넷 통신이 불가하여 Web에서는 확인이 불가합니다.

먼저 USB Drive Mode부터 설명 드리겠습니다.


USB Drive Mode

가장 보편적으로 사용할 수 있는 방법입니다.
GL240/840장비를 USB A to B케이블로 PC와 연결하여 GL장비를 USB처럼 인식하게 만드는 설정입니다.

http://www.graphteccorp.com/support/software/instruments.html
USB 연결이기에, 위 링크에서 필수적으로 USB Driver를 다운로드 받아 설치해 주셔야 합니다.

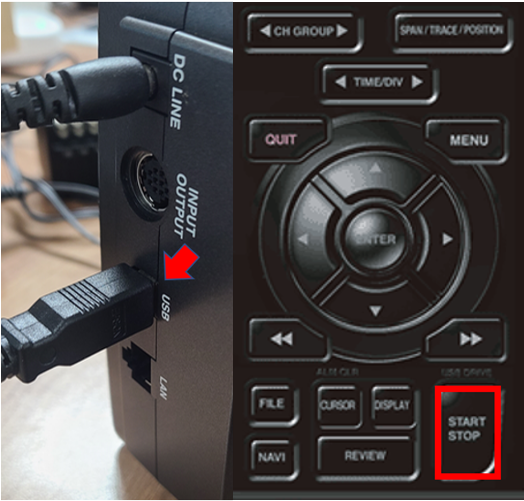

장비가 OFF된 상태에서, USB 케이블로 GL840과 PC에 연결합니다.


수록할 때 누르는 Start/Stop버튼을 누른 상태에서 장비 전원을 켭니다.

※이 때, 장비에서 ‘띡’하는 소리가 들릴 때까지 버튼을 눌러주셔야 합니다.

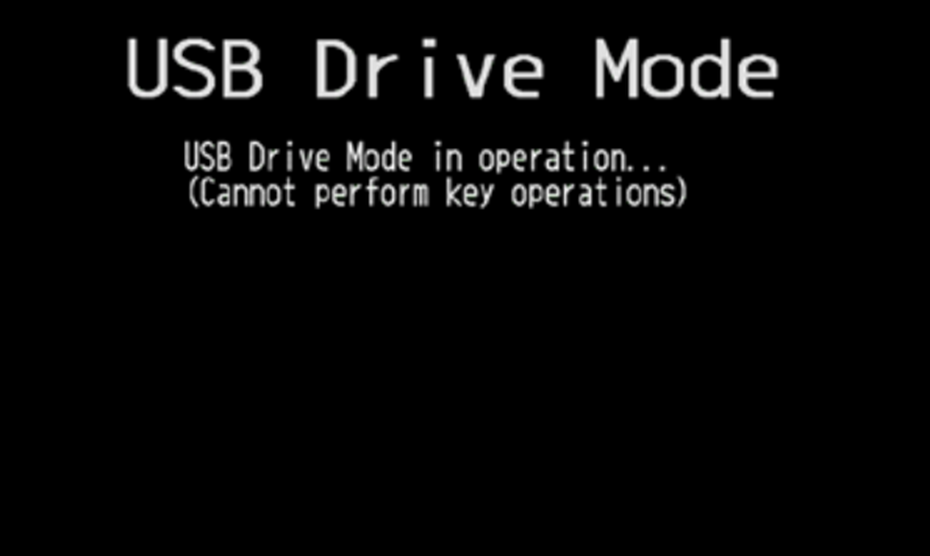

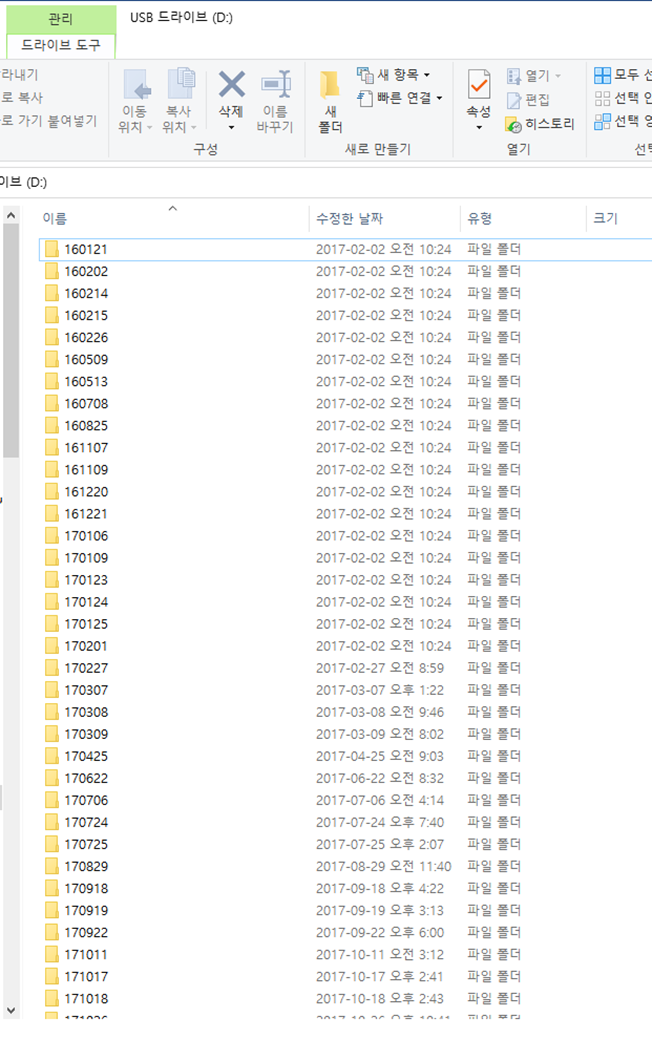

 GL240/840화면이 USB Drive Mode로 바뀌면, PC에 USB를 연결했을 때처럼


폴더 하나가 열립니다.
위 파일을 PC window로 추출하면 됩니다.
일반적으로 SD1 슬롯에 있는 SD카드는 추출이 불가하기에, 남은 용량이 부족할 때 USB Drive Mode를 통해 데이터를 윈도우에 복사 후 삭제할 수 있습니다.

다시 GL240/840을 일반적인 사용모드로 돌리려면, 장비를 다시 껐다가 켜 주시면 됩니다.



웹(Web)에서 파일 다운로드 (GL840)

웹 서버 접속방법은 하기 링크 참조하시면 됩니다.
https://ksfaq.net/tm-daq-graphtec/?q=YToyOntzOjEyOiJrZXl3b3JkX3R5cGUiO3M6MzoiYWxsIjtzOjQ6InBhZ2UiO2k6Mjt9&bmode=view&idx=7677920&t=board

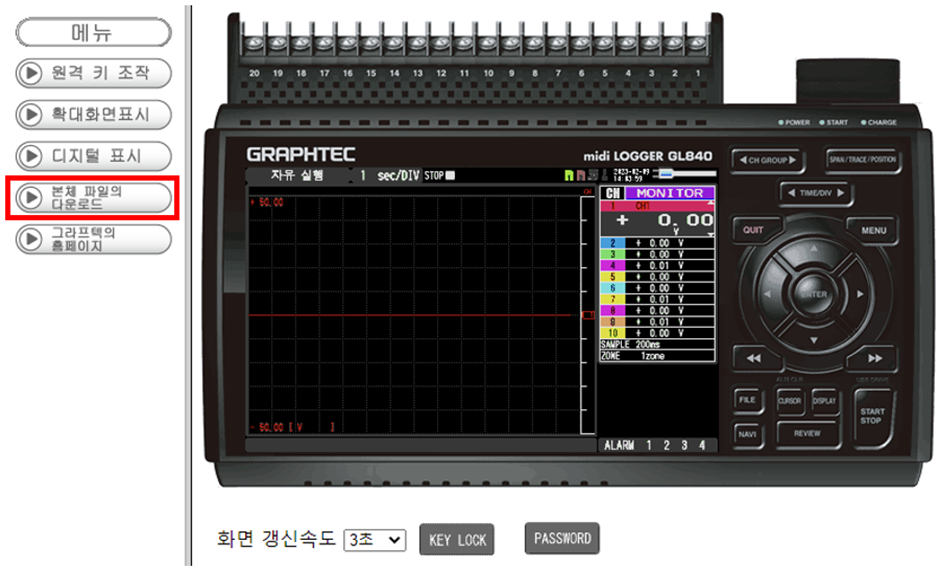

웹 서버에 접속하여,

 본체 파일의 다운로드 버튼을 클릭하여 데이터를 추출합니다.


SD2에 데이터를 복사 (GL240 / 840)

데이터를 복사하기 전 SD2슬롯에 SD카드를 삽입해줍니다.
SD카드 사양은 32GB이하 SDHC를 사용해주시면 됩니다.

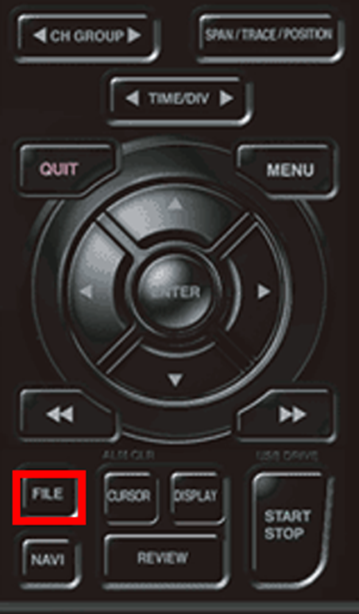

GL240/840 장비에서 File 버튼 클릭

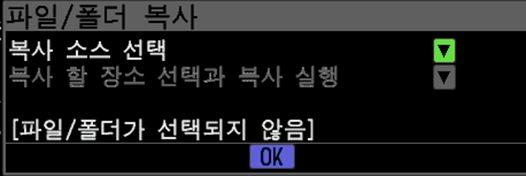

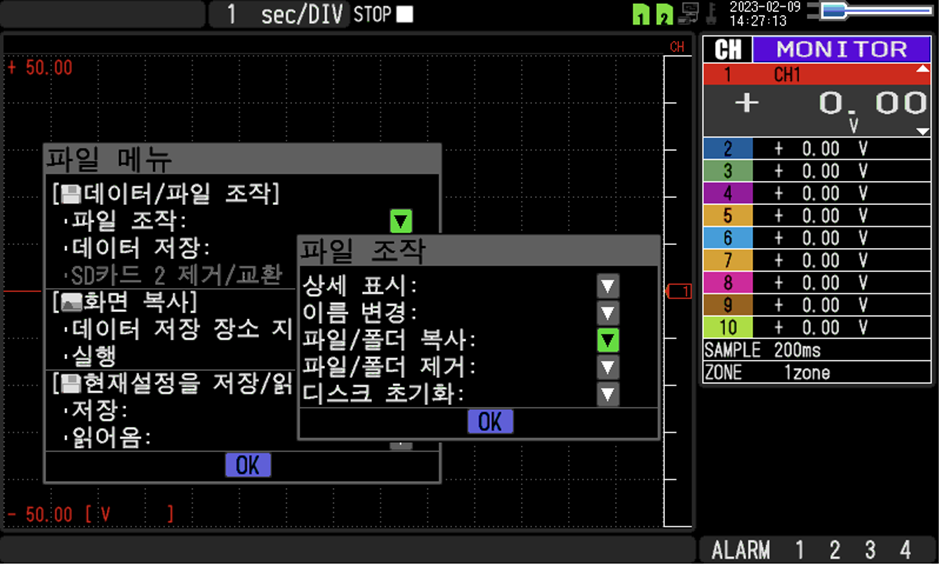

파일 조작 -> 파일/폴더 복사 선택

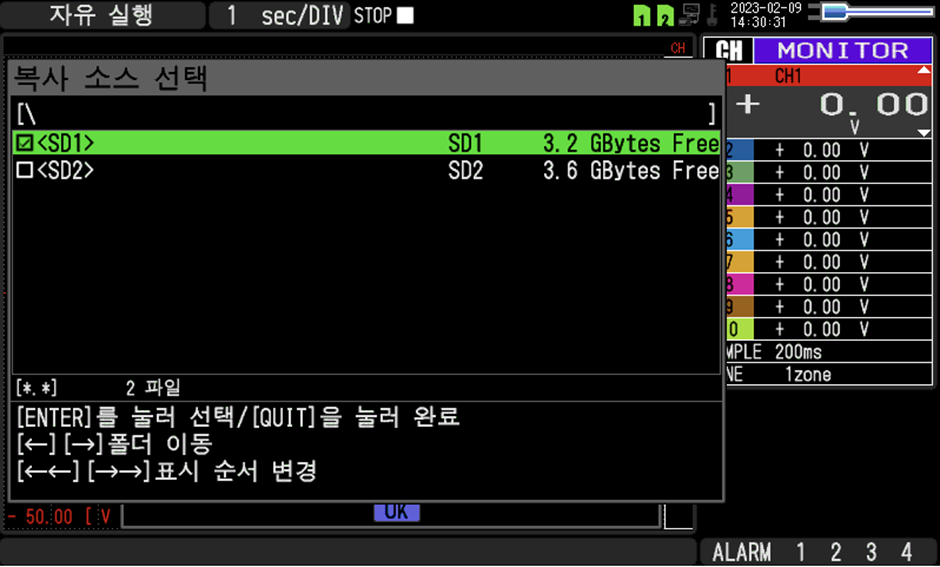

복사 소스 선택


Enter를 눌러 선택하고, Quit버튼을 눌러 완료합니다.

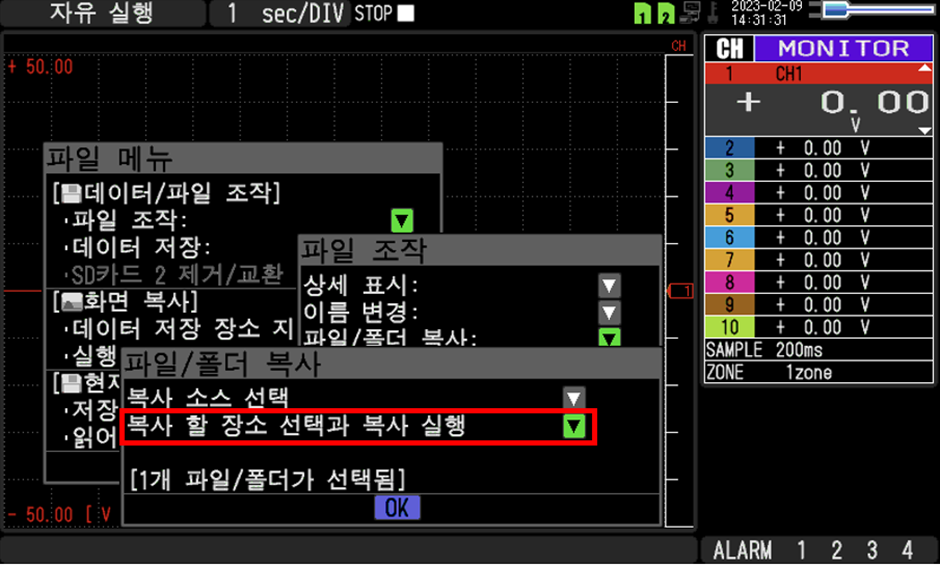

Quit버튼을 눌러 나오면, 빨간색 네모박스 칸이 활성화됩니다.

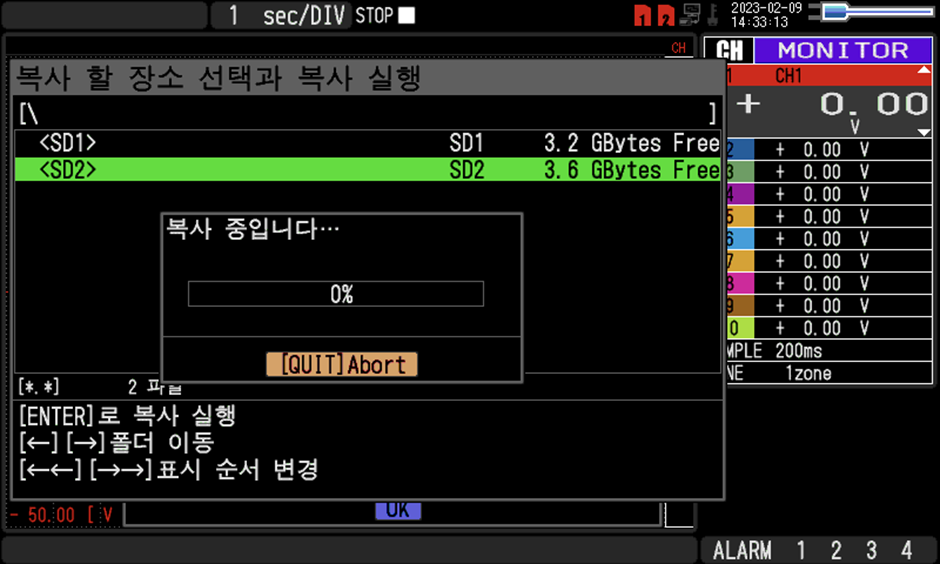

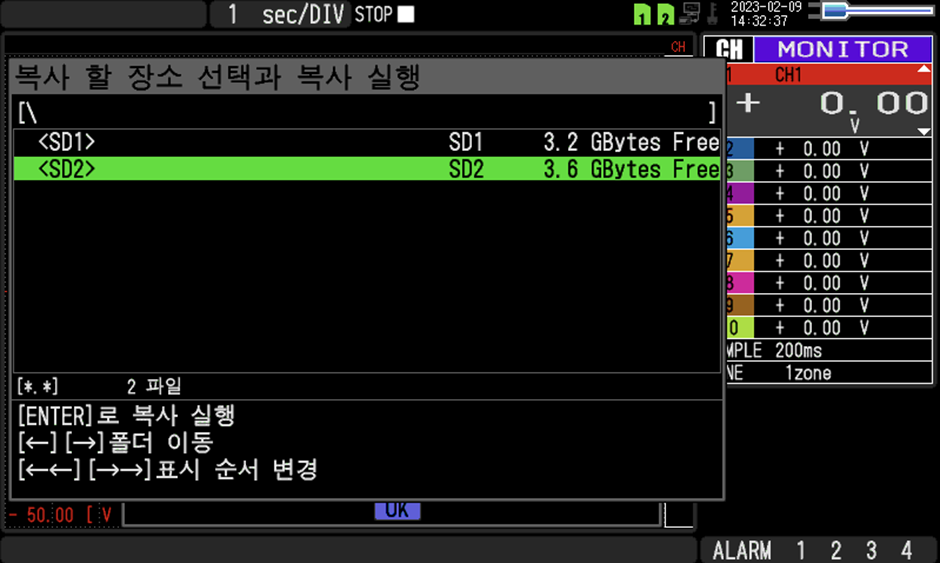

복사할 장소 선택을 SD2로 설정하고, Enter를 눌러줍니다.


복사가 모두 완료되면, SD2 슬롯에 넣은 SD카드를 추출하여 SD카드 리더기를 통해 데이터를 추출합니다.


APS에 연결하여 추출하는 방법 (GL240 / 840)

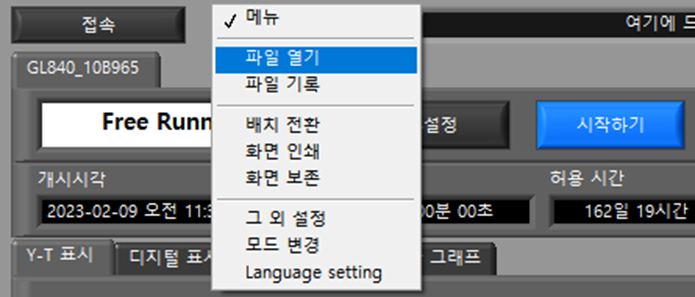

APS에 연결 후 메뉴 -> 파일열기 클릭!

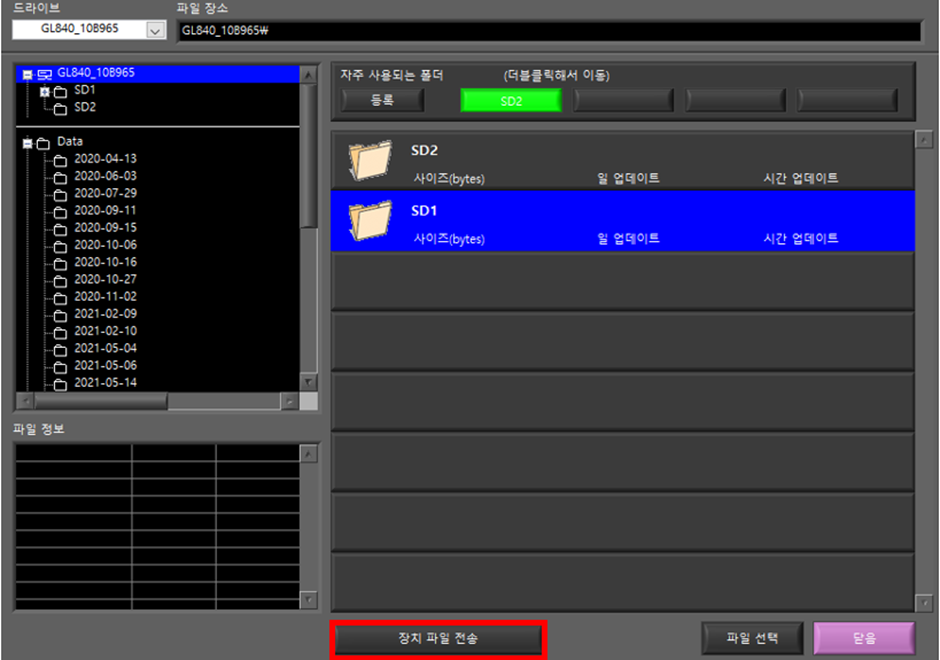

드라이브 버튼 클릭 시 GL840 / Data / C: 선택이 가능합니다.
GL840은 장비 본체, Data와 C:는 PC에 있는 데이터입니다.

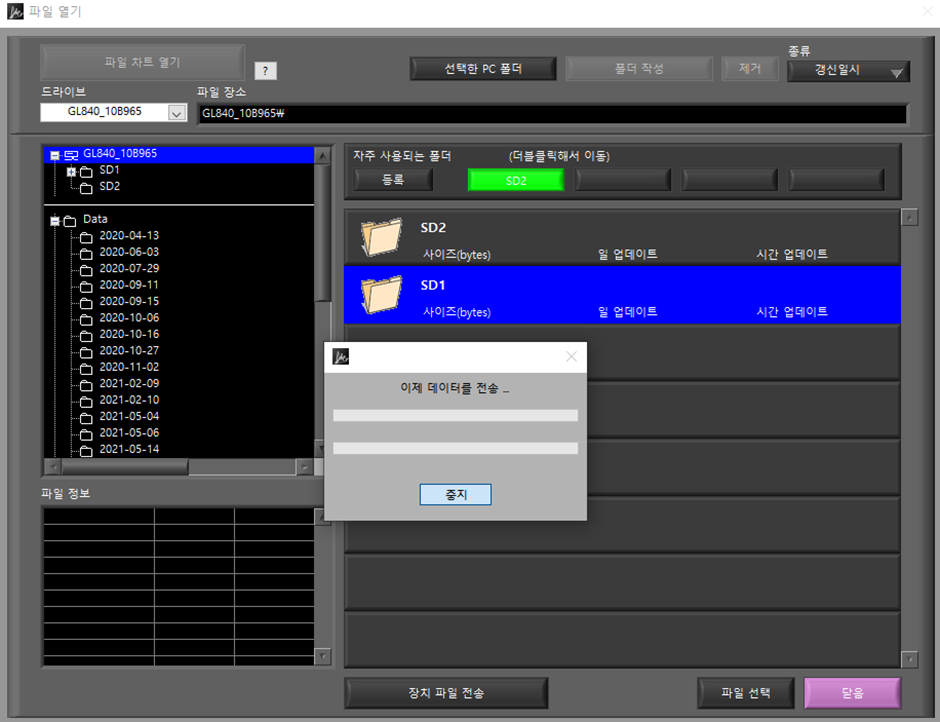

장치 파일 전송 버튼은 드라이브를 GL840 장비 본체로 설정했을 때만 활성화됩니다.


폴더 선택하여 전송 진행 (바탕화면으로 설정해도 가능합니다.

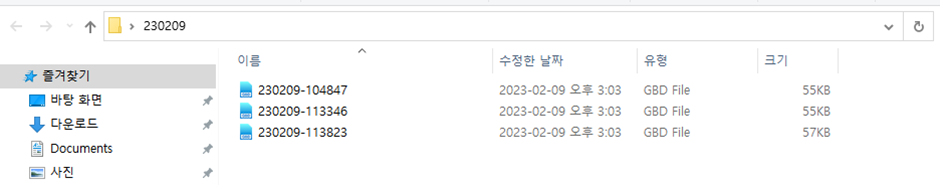

바탕화면에 정상적으로 파일이 추출됨을 확인할 수 있습니다.
