데이터로거[GL240/GL840] APS연결 상세설명

조회수 33

GL840 APS연결 상세설명


1. USB A to B cable 연결 방법

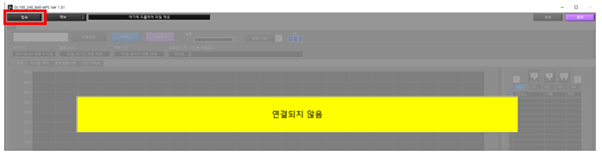

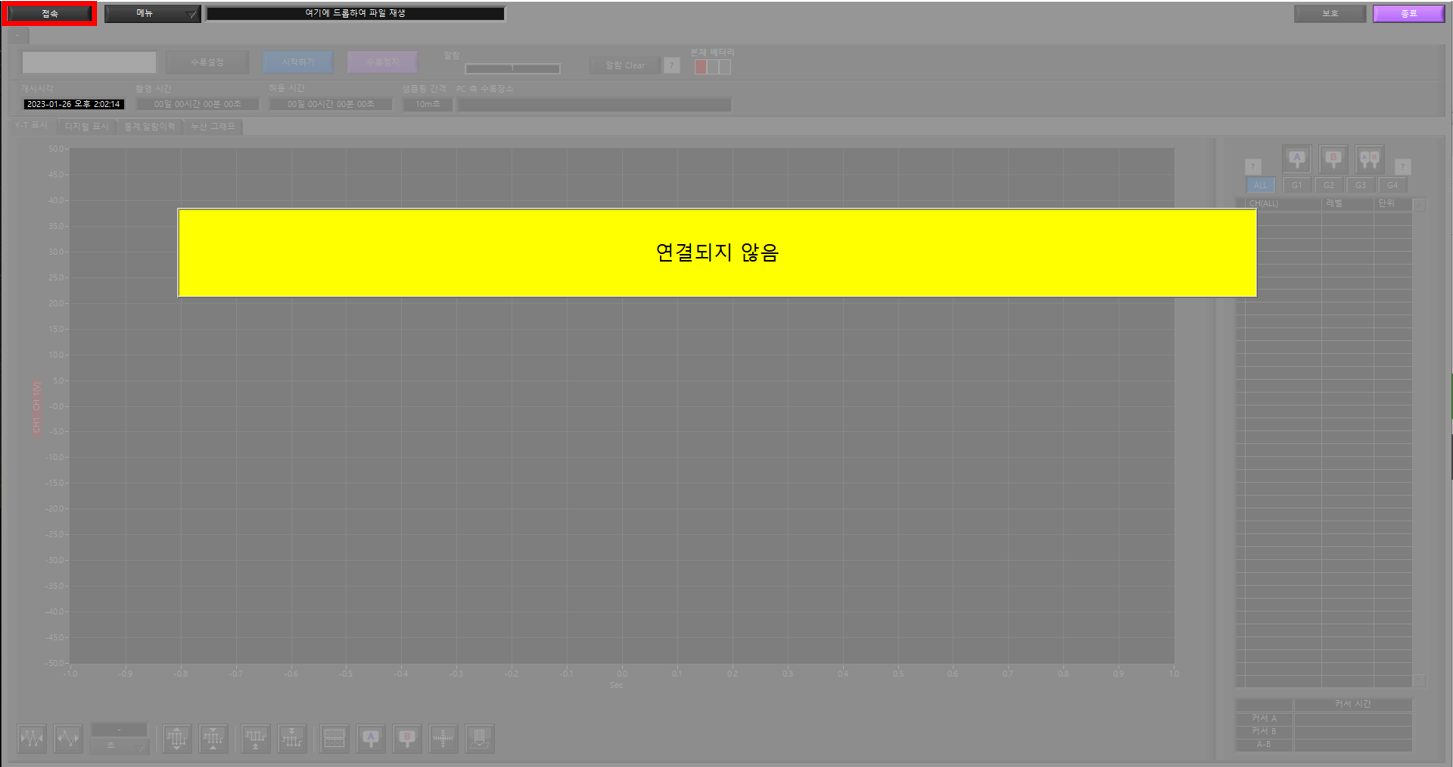

  • APS초기화면의 ‘연결되지 않음’은 정상적인 멘트로 상단 부 ‘접속’ 버튼을 눌러 접속

  • 검색 : 같은 망 안에 있는 장비들 검색, USB케이블 및 B-568연결 시 검색됨.

  • 수동 연결 : LAN으로 연결 시 수동으로 IP주소를 입력하여 연결

  • 데모 연결 : USB cable 또는 LAN으로 접속하지 않아도, 임시로 연결하여 APS에 연동가능한 장비 파형 확인가능.

  • 이 때, 반드시 USB Driver가 설치되어 있어야 한다.

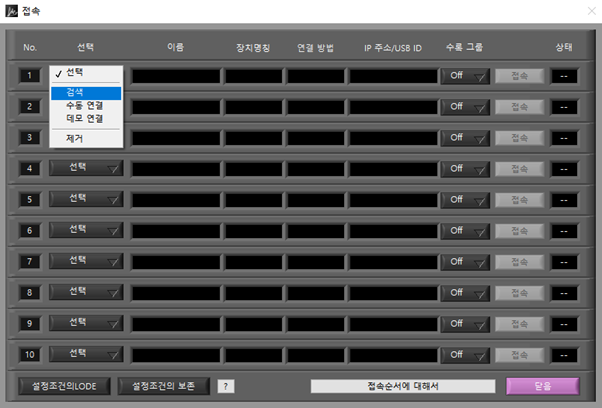

  • 검색을 눌러 연결가능한 장비 검색

  • 장비가 검색되면 더블클릭 또는 선택 박스를 눌러 접속
    -> 해당 기능은 USB케이블연결 or B-568무선연결 시 같은 망에 존재할 경우에만 가능

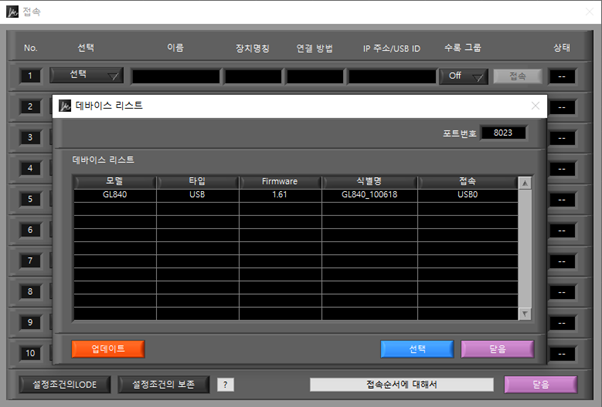

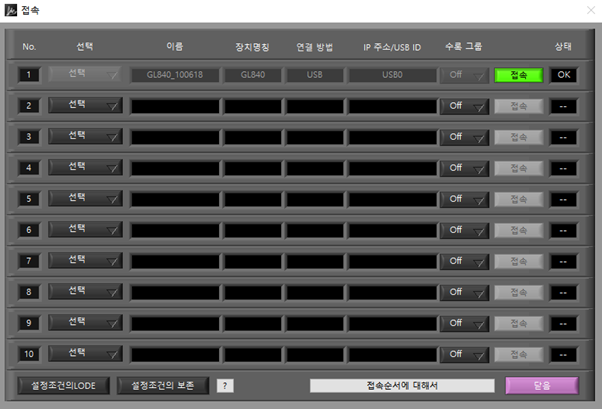

  • USB ID에 USB0라고 나와있는데, 이는 GL840장비 내 설정된 USB넘버가 자동으로 인식된 것이다.

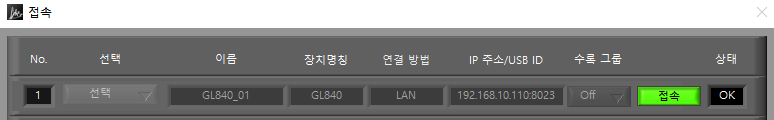

  • 이 후 ‘접속’ 버튼을 눌러 상태창에 OK가 나타나면 하단 부 ‘닫음’ 버튼을 클릭하여 최종 접속


2. LAN cable 연결 방법

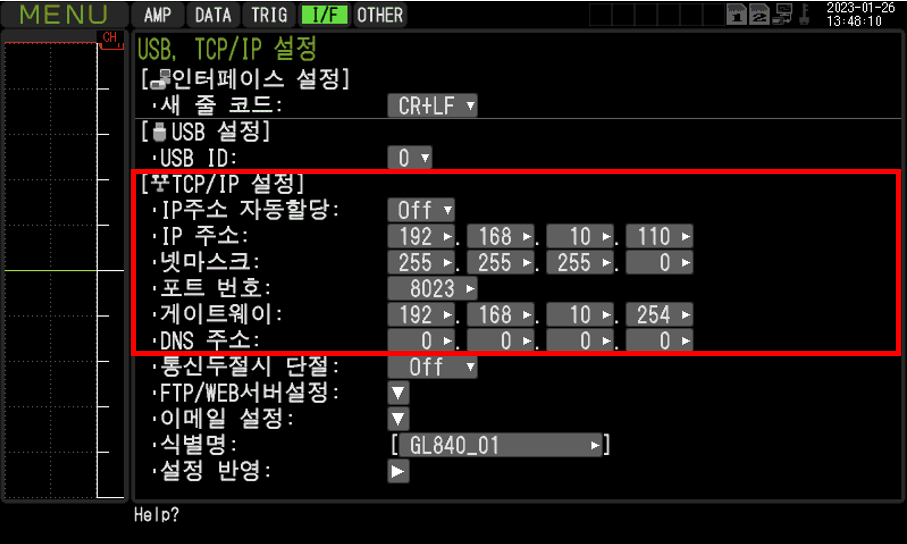

LAN cable 연결 후 I/F(InterFace)탭에서 IP주소 설정


GL840 內 IP설정을 토대로 PC 네트워크 환경의 이더넷 IP주소 설정

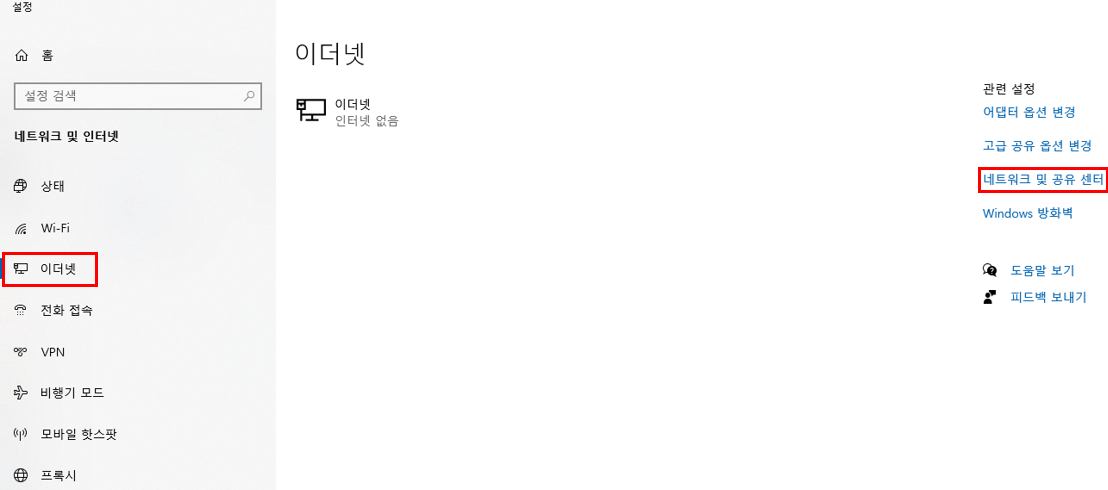

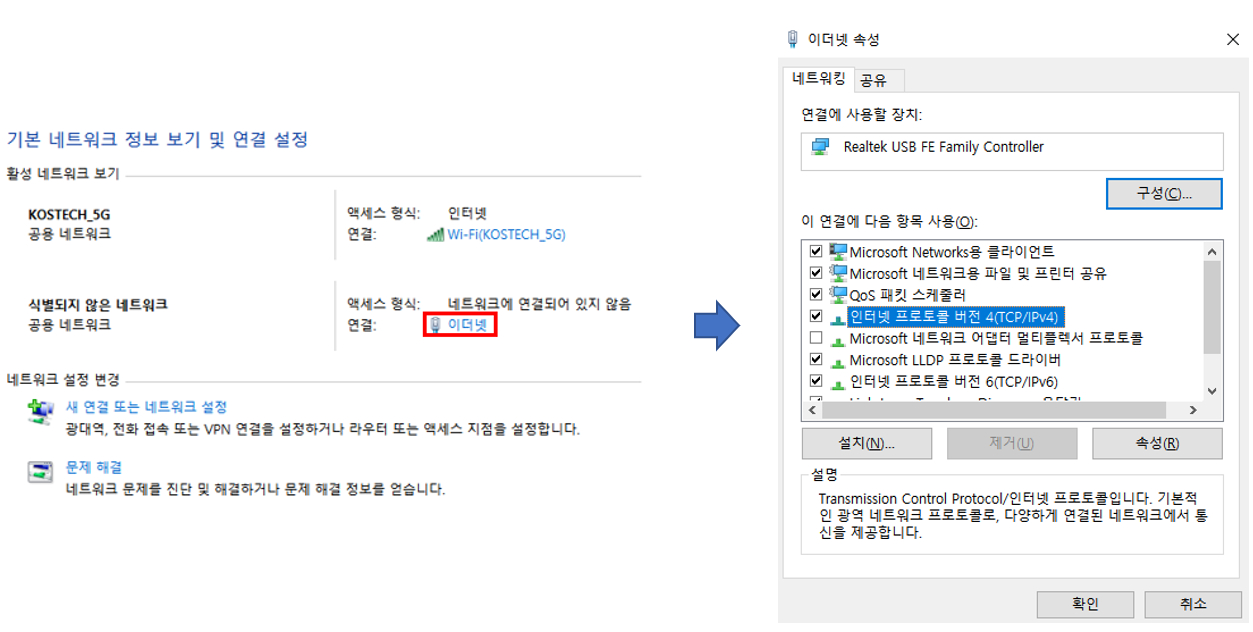

이더넷 -> 네트워크 및 공유 센터

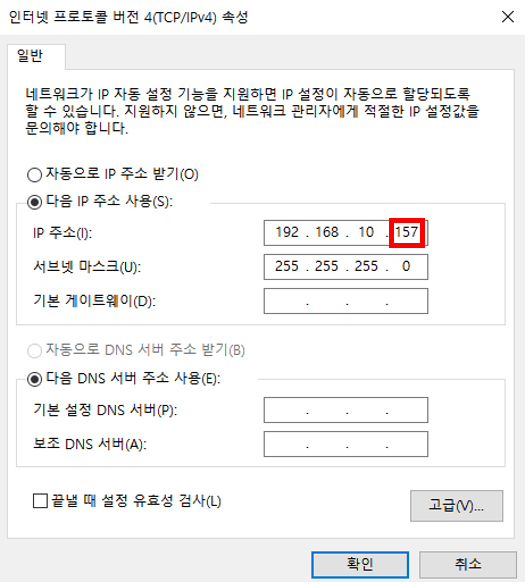

이더넷 -> 인터넷 프로토콜 버전4(TCP/IPv4)


IP주소 중 마지막 자리 숫자만 다르게 설정


GL100_240_840APS 소프트웨어 연결

접속버튼 클릭

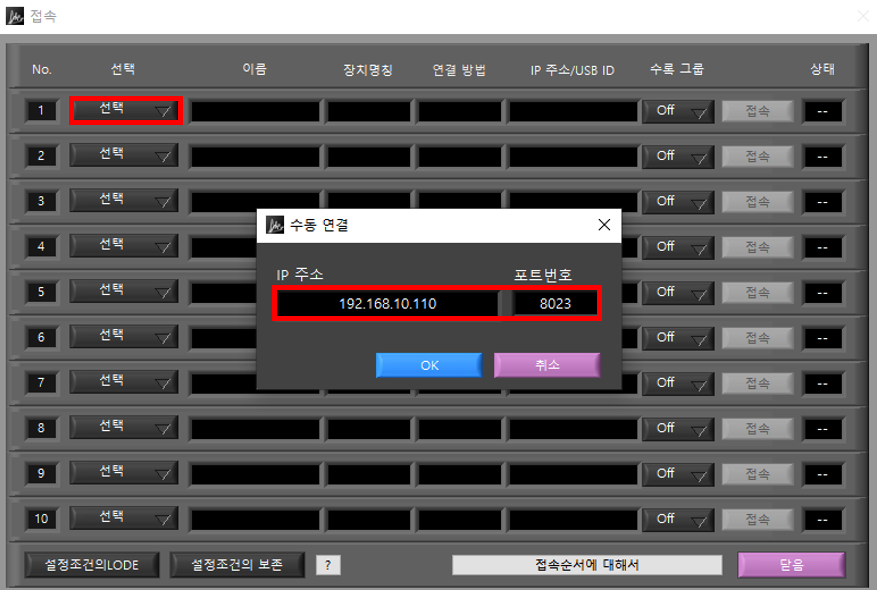

선택 -> 수동연결 -> IP주소 및 포트번호 GL840장비 설정과 동일하게 입력


접속버튼 클릭 -> 상태 창에 OK 문구 확인 -> 하단 닫음 버튼 클릭



3. B-568 무선모듈을 이용한 연결 방법

무선모듈을 이용하여 APS에 연동하는 방법은 2가지가 있습니다.

스테이션, 액세스포인트 각 설정방법에 따라 설명드리겠습니다.


  • 스테이션을 사용하는 경우는 회사 사내망 같은 공용 와이파이가 있을 경우 해당 공유기에 GL840장비와 PC를 접속하여 사용
  • 원격으로 GL840장비를 컨트롤 할 수 있으며, PC는 기존과 동일하게 인터넷 사용 가능

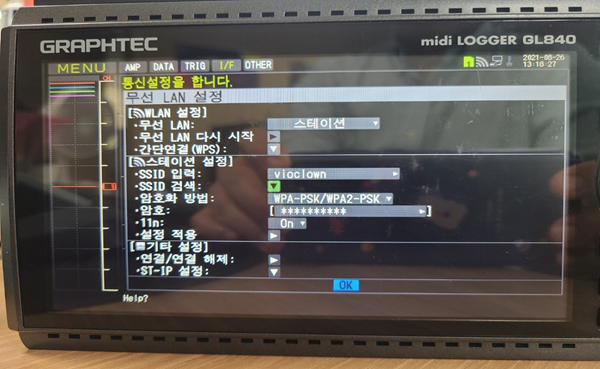

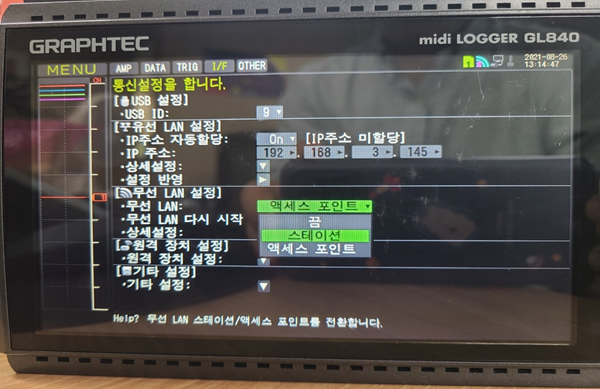

  • 무선 LAN탭에서 스테이션 선택
    -> 무선 LAN설정 변경 시 반드시 하단 무선 LAN 다시 시작 버튼 클릭 필수

  • 상세 설정 클릭 시 SSID를 직접입력 또는 검색하여 와이파이에 접속할 수 있음

  • 암호화 방법은 사용하려는 와이파이 설정에 맞게 사용
    -> WEB or WPA-PSK/WPA2-PSK 방식 중 하나 선택

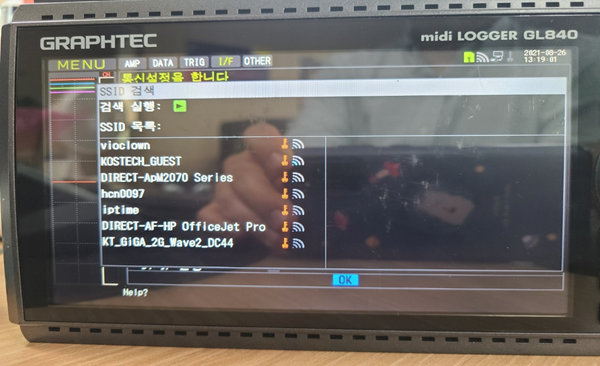

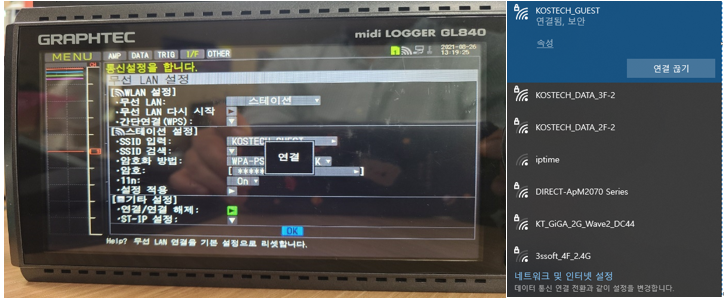

  • SSID검색 시 현재 검색되는 와이파이 목록을 확인 가능
    -> KOSTECH_GUEST 신호에 접속

  • 연결하고자 하는 PC와 동일한 와이파이 선택!

  • 접속 후 암호를 입력, 그리고 반드시 설정 적용 클릭!

  • 하단 부 [기타 설정] 부분에서 연결/연결 해제 클릭
    -> 위 버튼 클릭 시 바로 상단부에 와이파이 표시 확인 가능

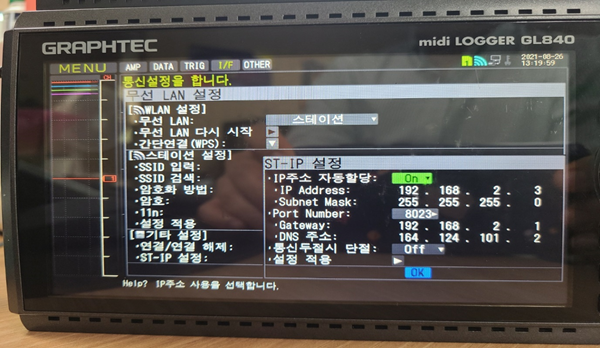

  • 상단 부 와이파이 표시를 확인 후 ST-IP 설정에서 APS와 동일하게 포트번호 및 IP주소 설정
    -> 유선으로 연결한 것이 아니므로 IP주소는 자동할당으로 설정
    -> 포트넘버는 반드시 일치시켜야 함
    -> 모든 설정이 끝나면 반드시 설정 적용 버튼 클릭.

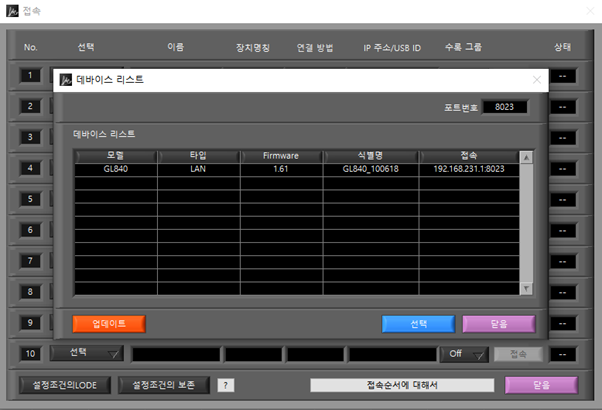

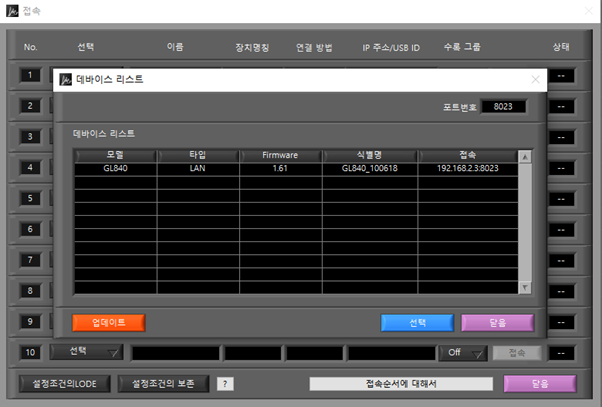

  • APS 소프트웨어에서 검색 버튼 클릭 시, 동일 망 내에 존재하는 GL840장비 확인 가능
    -> 선택 후 접속, 원격 제어 가능



② 액세스 포인트

  • 액세스 포인트 설정 시 GL840측에서 와이파이 신호를 송출하므로 PC와는 1:1접속만 이루어질 수 있음.
  • 인터넷에 연결되지않은 GL840의 신호이므로, 해당 신호에 pc접속 시 인터넷 사용이 불가함

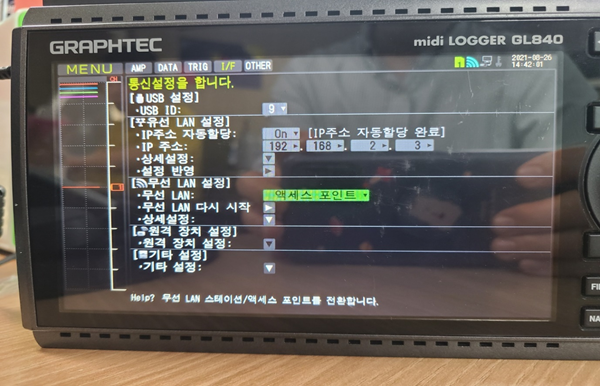

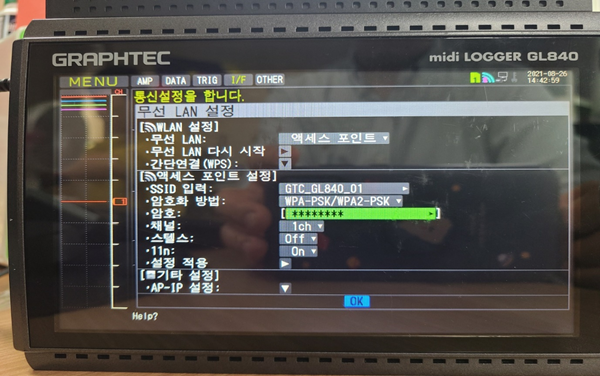

  • 무선 LAN 설정을 액세스 포인트로 설정 후 무선 LAN 다시 시작 버튼 클릭

  • 상세 설정 버튼을 클릭하여 위 페이지에 접속
    -> SSID를 자동 or 수동으로 입력하여 저장
    -> 암호화 방법은 기존 스테이션 파트와 동일하게 WPA-PSK/WPA2-PSK 방식 사용
    -> 설정 후 설정 적용 버튼 클릭!!

  • [기타 설정]의 AP-IP설정에서 IP주소 및 포트 넘버 설정 가능

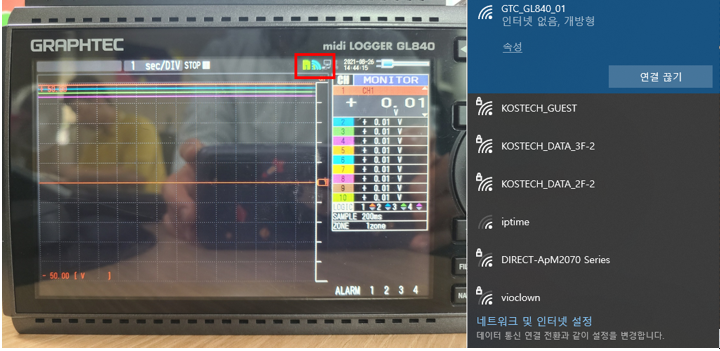

  • 설정 완료 후 PC에서 사용가능한 와이파이를 검색하면 위와 같이 GL840 SSID를 설정한 이름의 와이파이 신호를 확인 가능
    -> 접속하면 GL840화면의 와이파이 신호에 숫자 1이 디스플레이 됨

  • 스테이션의 방식과 동일하게, 같은 망 내에 있으므로 검색 버튼 클릭 시 디바이스 리스트에 해당 GL840장비가 있음을 확인 가능
