imc EOS


High-speed DAQ and transient recorder

- 채널당 최대 4MHz의 고속 샘플링 속도

- 1.8MHz 아날로그 시그널 Bandwidth

- 24비트의 고화질, 고정밀 A/D Converter

- ±100V의 정밀 전압 입력 (w/ 다양한 측정 범위)

- 1 테라바이트 플래시 메모리

- (옵션) 배터리 팩 옵션으로 자폐 작동 가능






빠른 프로세스 분석을 위한 새로워진 imc EOS MHz DAQ 시스템



새로운 imc EOS는 속도를 의미합니다!

최대 4MHz의 샘플링 속도로 매우 빠른 동적 프로세스를 정확하게 측정할 수 있습니다.

4채널 절연 측정 앰프를 사용하면 가속도, 소음 또는 force 측정을 위한 IEPE 센서와 전압, 전류측정 등을 다이렉트로 연결하여 사용할 수 있습니다.

따라서 다양한 적용 분야에 사용될 수 있습니다. 구조 관련 소음 및 진동 측정을 위한 blasting Test(발파시험)에 사용되는 고속 레코더에서,

제어 장치 및 에어백의 스위칭 프로세스 분석과 충돌 테스트, 또는 e-mobility 실험에 이르기까지 매우 다양한 테스트에 사용할 수 있습니다.

특히 돋보이는 기능은 다른 imc 측정 시스템과 함께 imc EOS를 동기화 식으로 작동할 수 있다는 것입니다.




▣ 특징



1. 빠르고 유연한 측정 증폭기

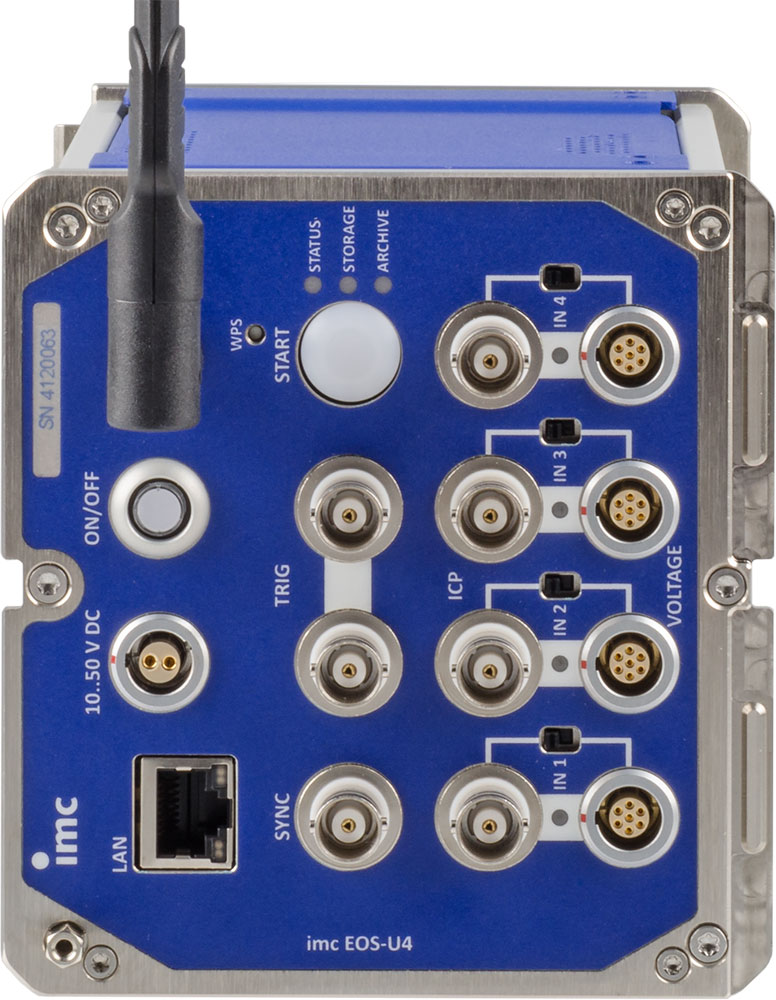

imc EOS는 콤팩트한 장치에 고급 측정 기술을 제공합니다. 4개의 갈바닉 절연 정밀 증폭기는 까다로운 전자기 환경에서도 완벽한 신호 품질을 보장합니다. 각 신호 입력은 센서 기술에 따라 선택할 수 있는 BNC 또는 LEMO 연결을 통해 이루어집니다. 최대 ±100V의 전압 신호, 가속도계, 마이크 또는 압전력 센서와 같은 IEPE/ICP 센서를 측정할 수 있습니다. 정밀 전류 변환기도 지원됩니다. 수집 된 신호는 채널당 최대 4MHz에서 24비트로 디지털화됩니다. 아날로그 대역폭은 1.8MHz까지 확장됩니다. 더 이상 활성 센서를 공급하기 위한 채널당 2W의 개별적으로 가능한 센서 전원 공급 옵션은 바랄 것이 없게됩니다.




2. 안전한 보관

imc EOS 시스템은 독립적 또는 네트워크로 작동될 수 있습니다. PC 독립적인 데이터 저장을 위해 장치에는 Onboard flash memory가 장착되어 있습니다. 구성에 따라 최대 1TB의 데이터를 사용할 수 있습니다. imc EOS가 이더넷을 통해 네트워크로 연결된 경우, PC로 실시간 데이터 전송인 NAS (Network Storage Device)에 보관하는 것과 같이 가능합니다.


imc EOS는 다른 모든 imc DAQ 시스템과 함께 연결되어 한번에 동시에 계측이 가능하도록 호환될 수 있습니다. 이는 이미 imc 시스템으로 작업하고 고속 채널로 기존 측정 설정을 확장하려는 사용자에게 특히 유용합니다. 모든 imc 시스템의 구성 및 데이터 시각화는 imc STUDIO 측정 소프트웨어로 수행됩니다.


3. 클릭 연결을 통한 뛰어난 메카닉

imc EOS 시스템은 imc CRONOSflex 시리즈와 기계적으로 호환됩니다. 따라서 사용자는 핸들, 배터리 버퍼링 UPS 솔루션 ("파워 핸들") 또는 고성능 변류기 및 전류 클램프용 공급 모듈과 같은 Flex 제품군의 액세서리를 적절히 활용하여 직접 연결(클릭)할 수 있습니다. 마찬가지로 여러 imc EOS 시스템을 결합하여 블록을 형성하거나 imc CRONOSflex 시스템에 연결할 수 있습니다. 또한 클릭할 수 있는 imc NET-SWITCH를 사용하면 5포트 GBit 네트워크 스위치도 사용할 수 있어 시스템을 동기식으로 네트워킹 할 수 있습니다. 함께 연결된 시스템을 단일 소스에서 중앙 집중식으로만 전원을 공급하여 사용하는 사용자에게 특히 편리합니다. 이것은 케이블 작업을 크게 줄이고 공간을 절약합니다




▣ 응용 분야


고속 DAQ 기술과 범용 측정 입력 덕분에 imc EOS는 재료 테스트, 진동 분석 또는 구성 요소 테스트 등
매우 빠른 프로세스 필요로 하는 테스트에 특히 적합합니다. 충돌, 탄도, 불꽃 및 폭발 과정 외에도 터빈 또는 엔진의 측정 등이 대표적인 응용 분야입니다. 자동차 분야에서 imc EOS는 연료 분사 및 점화 과정을 분석하고 엔진, 변속기 및 섀시에 고주파 진동을 기록하거나,
제어 장치의 변속 프로세스를 분석할 수 있습니다. 이 시스템은 e-mobility 환경에서 인버터 제어 전동기 특성을 나타내는데 사용될 수 있습니다.
